Soportes con bola oscilante, con retrogiro automático y hexágono

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Soportes con bola oscilante Pies Bloques escalonados de sujeción Elementos de apoyo
      - Soportes con bola oscilante
        Soportes con bola oscilante, con retrogiro automático y hexágono

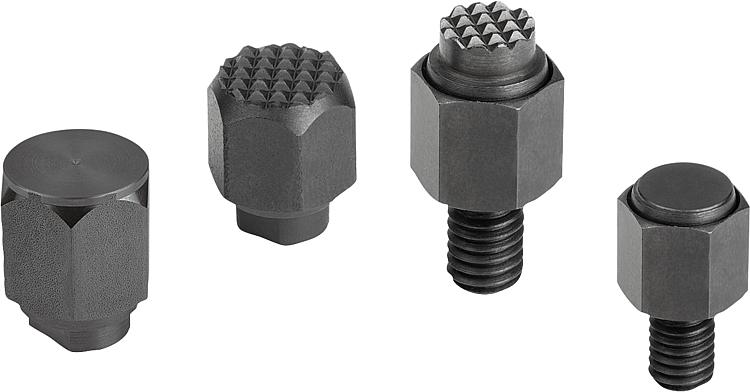

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Forma C y F:
Bola de acero, rodamiento esférico de acero tratado térmicamente.
Forma G y J:
Bola de acero tratado térmicamente, rodamiento esférico de acero.Versión:Forma C y F:
Bola endurecida y bruñida, rodamiento esférico fosfatado.
Forma G y J:
Bola fosfatada, rodamiento esférico endurecido y bruñido.Indicación:Los soportes con bola oscilante sirven como topes, apoyos y piezas de presión en la construcción de portapiezas.

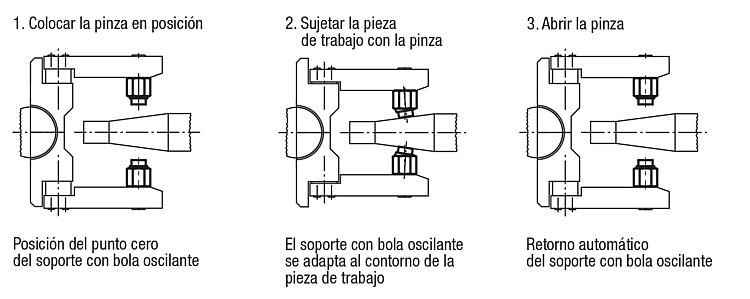

La superficie de apoyo vuelve a colocarse en la posición de salida después de la descarga de tracción.

Bola asegurada contra torsiones.Indicación sobre el dibujo:

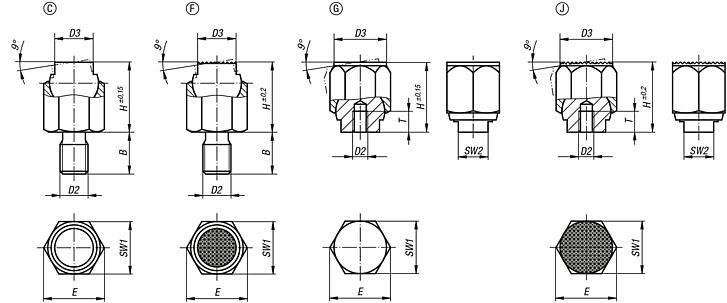

Forma C: con rosca exterior, bola aplanada, plana

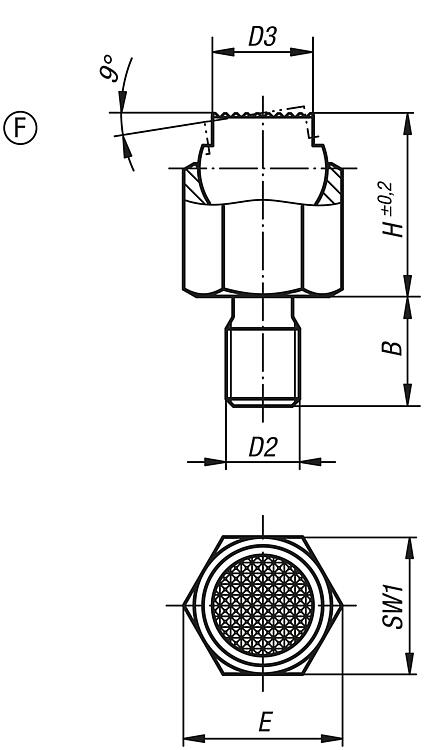

Forma F: con rosca exterior, bola aplanada, con acanaladura
Forma G: con soporte de ajuste, bola aplanada, plana
Forma J: con soporte de ajuste, bola aplanada, con acanaladura

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02081 Soportes con bola oscilante, con retrogiro automático y hexágono

166 kB

Planos (vista completa)

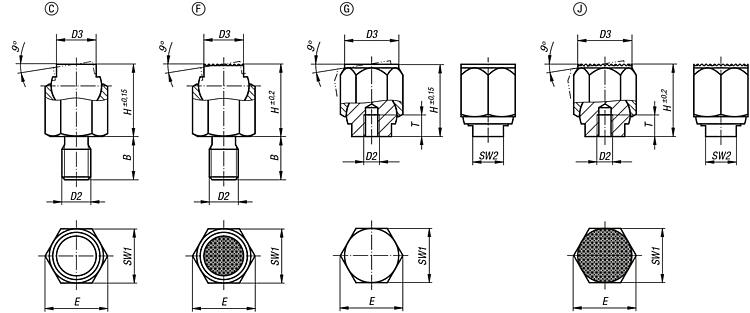

Soportes con bola oscilante, con retrogiro automático y hexágono, con rosca exterior, bola aplanada, planos

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H	E	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-106	C	9	M6	7	13	11,5	10	9	8	894.28 MXN
02081-108	C	12	M8	9,5	18	15	13	12	16	894.28 MXN
02081-110	C	15	M10	14	25	21,9	19	17	32	1,241.93 MXN
02081-112	C	18	M12	20	36	31,2	27	25	64	1,241.93 MXN
02081-116	C	24	M16	22	40	34,6	30	28	90	1,241.93 MXN

Soportes con bola oscilante, con retrogiro automático y hexágono, con rosca exterior, bola aplanada, con acanaladura

Más información

Planos

Soportes con bola oscilante, con retrogiro automático y hexágono, con rosca exterior, bola aplanada, con acanaladura

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H	E	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-306	F	9	M6	7	13	11,5	10	9	8	1,128.75 MXN
02081-308	F	12	M8	9,5	18	15	13	12	16	1,573.63 MXN
02081-310	F	15	M10	14	25	21,9	19	17	32	1,573.63 MXN
02081-312	F	18	M12	20	36	31,2	27	25	64	1,573.63 MXN
02081-316	F	24	M16	22	40	34,6	30	28	90	1,924.59 MXN

Soportes con bola oscilante, con retrogiro automático y hexágono, con adaptador de ajuste, bola aplanada, planos

Más información

Planos

Selección/filtro de artículos

Referencia	Forma	D2	D3	H	E	T	SW1	SW2	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-403	G	M3	9	13	11,5	5	10	6	9	8	838.59 MXN
02081-404	G	M4	12	18	15	6	13	8	12	16	1,140.50 MXN
02081-405	G	M5	18	25	21,9	8	19	10	17	32	1,456.55 MXN
02081-406	G	M6	26	36	31,2	10	27	16	25	64	1,483.93 MXN
02081-408	G	M8	30	40	34,6	12	30	17	28	90	1,557.98 MXN

Soportes con bola oscilante con retrogiro automático y hexágono, con adaptador de ajuste, bola aplanada, con acanaladura

Más información

Planos

Soportes con bola oscilante con retrogiro automático y hexágono, con adaptador de ajuste, bola aplanada, con acanaladura

Selección/filtro de artículos

Referencia	Forma	D2	D3	H	E	T	SW1	SW2	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-603	J	M3	9	13	11,5	5	10	6	9	8	1,085.11 MXN
02081-604	J	M4	12	18	15	6	13	8	12	16	1,456.55 MXN
02081-605	J	M5	18	25	21,9	8	19	10	17	32	1,843.03 MXN
02081-606	J	M6	26	36	31,2	10	27	16	25	64	1,893.89 MXN
02081-608	J	M8	30	40	34,6	12	30	17	28	90	1,912.86 MXN
