23049Acoplamientos rígidos Sujeción con tornillo de sujeción |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

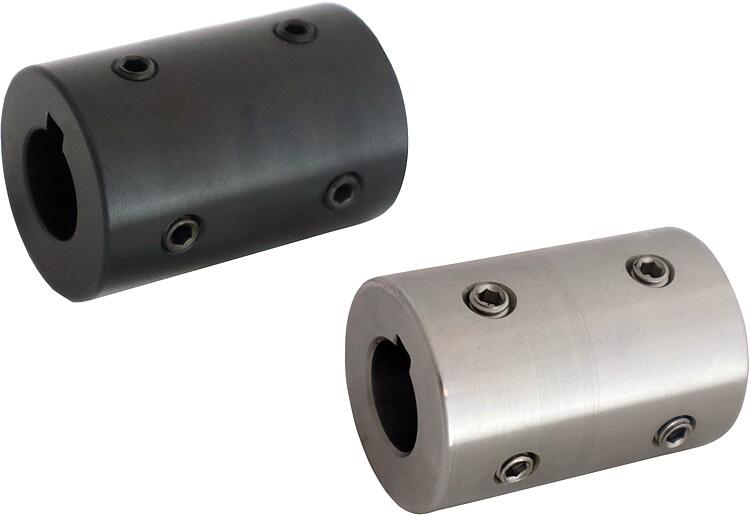

DescripciónMaterial:Versión:Acero bruñido.
Acero inoxidable con acabado natural.Indicación:Los acoplamientos rígidos transmiten momentos de torsión a prueba de torsión y sin juego. Su uso se recomienda cuando no existen desviaciones del árbol ni fallos de alineación. Sin desgaste y sin mantenimiento. La transmisión del par nominal máximo sólo puede lograrse con un montaje y una precisión dimensional óptimos de los ejes. Velocidad máx. Velocidad 4000 rpm.
Los acoplamientos rígidos disponen de tornillos de sujeción para la fijación puntual del acoplamiento al eje.
Forma B: Con chavetero DIN 6885/1 tolerancia P9.A petición:Acoplamientos rígidos sin chavetero.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

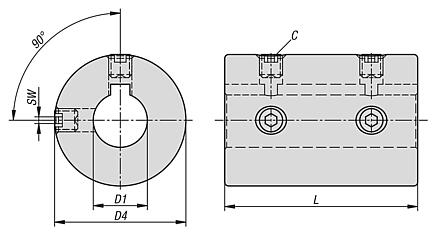

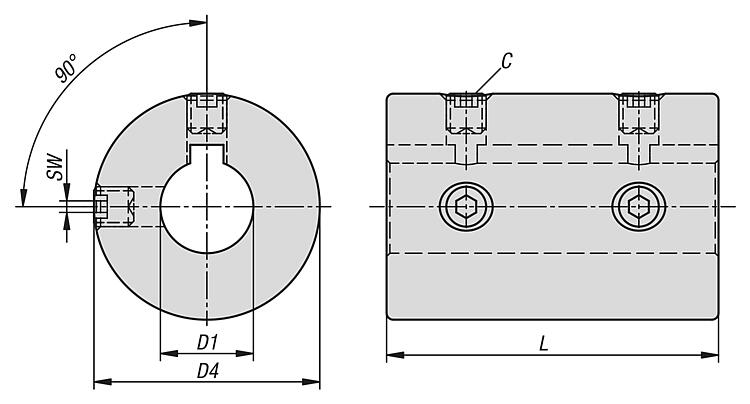

| Referencia | Material
del cuerpo
de base | Superficie
cuerpo
de base | D1
| D4 | L | C
(DIN 916) | SW | Par
nominal
Nm | Par de
apriete de los
tornillos (Nm) | CAD | Acc. | Precio | Pedir |
|---|
| 23049-1060 | acero | bruñido | 6 | 18 | 30 | M4 | 2 | 4 | 2,2 |  | | 722.40 MXN | | | 23049-1080 | acero | bruñido | 8 | 24 | 35 | M4 | 2 | 8 | 2,2 | | | 794.04 MXN | | | 23049-1100 | acero | bruñido | 10 | 29 | 45 | M5 | 2,5 | 12 | 4 | | | 874.71 MXN | | | 23049-1120 | acero | bruñido | 12 | 29 | 45 | M6 | 3 | 17 | 7,2 | | | 874.71 MXN | | | 23049-1140 | acero | bruñido | 14 | 34 | 50 | M6 | 3 | 30 | 7,2 | | | 1,006.25 MXN | | | 23049-1150 | acero | bruñido | 15 | 34 | 50 | M6 | 3 | 32 | 7,2 | | | 988.79 MXN | | | 23049-1160 | acero | bruñido | 16 | 34 | 50 | M6 | 3 | 35 | 7,2 | | | 993.30 MXN | | | 23049-1200 | acero | bruñido | 20 | 42 | 65 | M6 | 3 | 70 | 7,2 | | | 1,232.60 MXN | | | 23049-1250 | acero | bruñido | 25 | 45 | 75 | M8 | 4 | 135 | 17 | | | 1,347.58 MXN | | | 23049-1300 | acero | bruñido | 30 | 53 | 83 | M8 | 4 | 155 | 17 | | | 1,381.90 MXN | | | 23049-1350 | acero | bruñido | 35 | 67 | 95 | M8 | 4 | 230 | 17 | | | 1,662.72 MXN | | | 23049-1400 | acero | bruñido | 40 | 77 | 108 | M10 | 5 | 310 | 33 | | | 2,139.82 MXN | | | 23049-1500 | acero | bruñido | 50 | 85 | 124 | M10 | 5 | 490 | 33 | | | 2,600.35 MXN | | | 23049-2060 | acero inoxidable | acabado natural | 6 | 18 | 30 | M4 | 2 | 2,7 | 1,76 | | | 1,275.95 MXN | | | 23049-2080 | acero inoxidable | acabado natural | 8 | 24 | 35 | M4 | 2 | 5,4 | 1,76 | | | 1,397.84 MXN | | | 23049-2100 | acero inoxidable | acabado natural | 10 | 29 | 45 | M5 | 2,5 | 8,1 | 3,2 | | | 1,476.10 MXN | | | 23049-2120 | acero inoxidable | acabado natural | 12 | 29 | 45 | M6 | 3 | 12 | 5,8 | | | 1,476.10 MXN | | | 23049-2140 | acero inoxidable | acabado natural | 14 | 34 | 50 | M6 | 3 | 20 | 5,8 | | | 1,746.40 MXN | | | 23049-2150 | acero inoxidable | acabado natural | 15 | 34 | 50 | M6 | 3 | 22 | 5,8 | | | 1,757.55 MXN | | | 23049-2160 | acero inoxidable | acabado natural | 16 | 34 | 50 | M6 | 3 | 24 | 5,8 | | | 1,770.79 MXN | | | 23049-2200 | acero inoxidable | acabado natural | 20 | 42 | 65 | M6 | 3 | 47 | 5,8 | | | 2,184.66 MXN | | | 23049-2250 | acero inoxidable | acabado natural | 25 | 45 | 75 | M8 | 4 | 91 | 13,6 | | | 2,492.59 MXN | | | 23049-2300 | acero inoxidable | acabado natural | 30 | 53 | 83 | M8 | 4 | 105 | 13,6 | | | 2,834.52 MXN | | | 23049-2350 | acero inoxidable | acabado natural | 35 | 67 | 95 | M8 | 4 | 155 | 13,6 | | | 4,018.35 MXN | | | 23049-2400 | acero inoxidable | acabado natural | 40 | 77 | 108 | M10 | 5 | 210 | 26,4 | | | 4,828.04 MXN | | | 23049-2500 | acero inoxidable | acabado natural | 50 | 85 | 124 | M10 | 5 | 340 | 26,4 | | | 6,066.35 MXN | |
