        Fundas protectoras de goma para articulaciones de árbol y juntas cardán (simples)

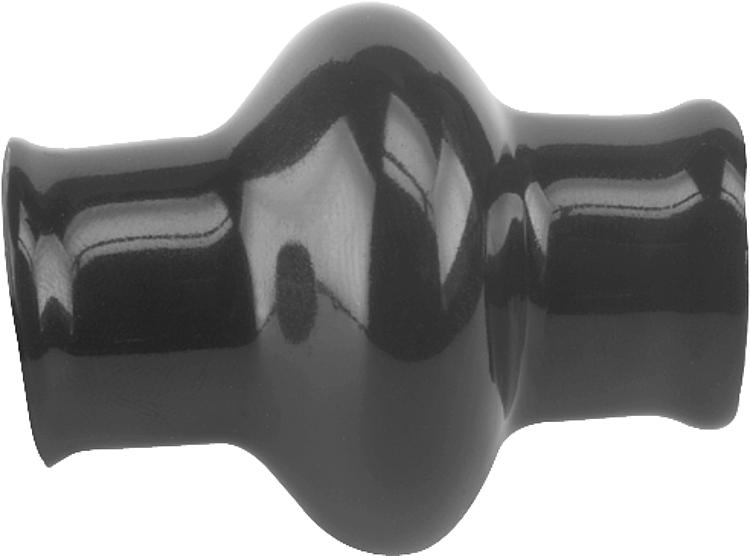

Descripción del artículo/Imágenes del producto

DescripciónIndicación:Las fundas protectoras de goma (simples) sirven para articulaciones simples con un diámetro exterior a partir de 16 mm. Están compuestas de plástico de goma elástica resistente al aceite y se fabrican mediante un proceso de inmersión.
La referencia 23414-50 se suministra con un fuelle de 4 piezas.
Con un diámetro de D, D1 se puede obtener una contracción de hasta el 10%. La longitud L puede variar hasta ±5%.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23414 Fundas protectoras de goma para articulaciones de árbol y juntas cardán (simples)

102 kB

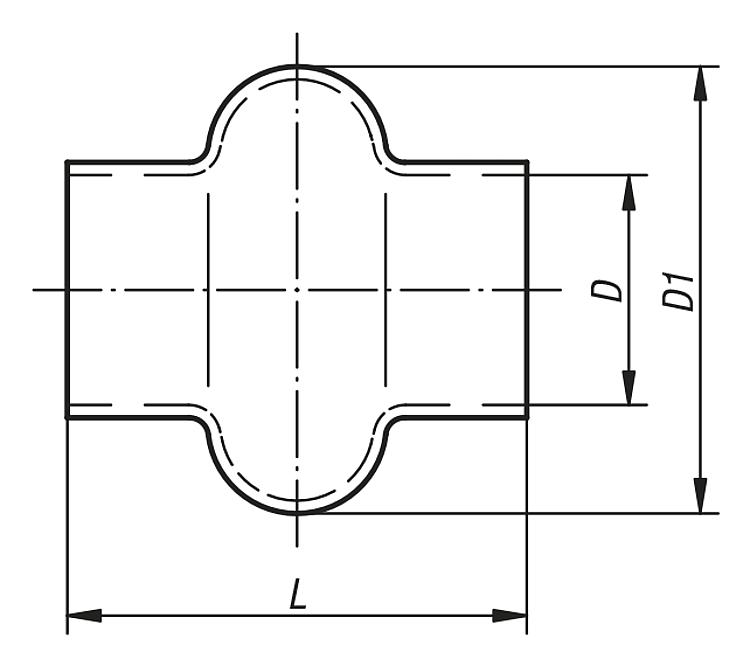

Planos

Selección/filtro de artículos

Referencia	D	D1	L	Adecuado para articulaciones simples con Ø de árbol (D1)	Precio
23414-16	16	34,5	34	16	119.84 MXN
23414-20	18	35	44	20	127.40 MXN
23414-24	23	44	56	24	130.76 MXN
23414-28	28	49	66	28	139.44 MXN
23414-32	32	56	63	32	158.48 MXN
23414-36	35	64	65	36	174.16 MXN
23414-40	38	64,5	74	40	181.44 MXN
23414-45	41	69	78	45	212.52 MXN
23414-50	50	85	100	50	224.00 MXN
23414-65	65	109	132	63	339.64 MXN
23414-70	70	119	144	70	377.44 MXN
