        Discos de compresión, forma A

Descripción del artículo/Imágenes del producto

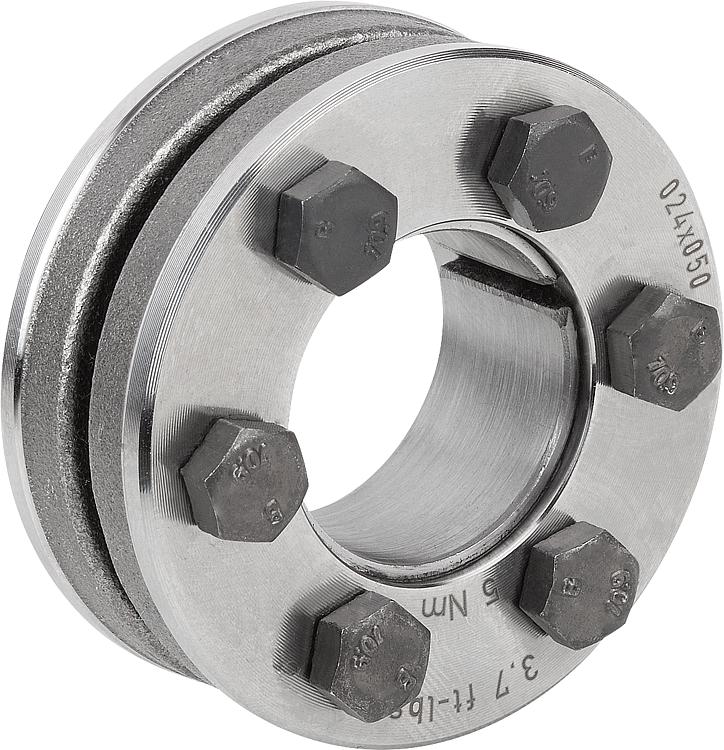

DescripciónMaterial:Acero.Versión:Acabado natural.Indicación:Discos de contracción para conectar un eje hueco a un árbol. Se colocan en el cubo desde el exterior y generan tensión sobre el cubo con la reducción de su diámetro interior mediante superficies cuneiformes. De esta forma se produce un ajuste de presión entre el cubo y el árbol. Son adecuados para cargas estáticas, dinámicas y con sacudidas.

- Para momentos de torsión muy elevados
- Sin desplazamiento axial del árbol o el cubo durante el montaje
- Autocentrante

23380-01-4072 Ejecución con tornillos de alta resistencia (ISO 4762).Montaje:Retirar los seguros de transporte disponibles. Limpiar el árbol y el diámetro interior y exterior del cubo, aplicar una ligera capa de aceite. No utilizar MoS2 ni grasa. Deslizar el disco de contracción en el cubo. A continuación, deslizar en el árbol la unidad (disco de contracción / cubo) y colocar en posición. Apretar en serie los tornillos tensores ligeramente con la mano. A continuación, apretar en serie en varios pasos los tornillos tensores mediante una llave dinamométrica al par de apriete MS indicado.
1er paso aprox. 33 % MS
2er paso aprox. 66 % MS
3er paso 100 % MS

Desmontaje: desenroscar en serie todos los tornillos por etapas, pero sin que se suelten totalmente de la rosca. Normalmente, el disco de contracción se suelta por sí mismo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 23380 Discos de compresión, forma A

341 kB

Resumen de juegos de dispositivos de sujeción y discos de compresión

80,8 kB

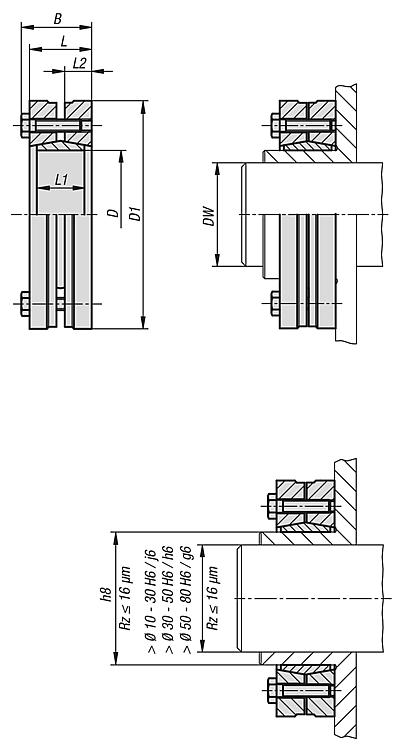

Planos

Selección/filtro de artículos

Referencia	Con par de apriete MS Momento de torsión transmisible M Nm	Con par de apriete MS Fuerza axial transmisible F kN	Presión superficial en el cubo P N/mm²	Número de tornillos de sujeción	Par de apriete de los tornillos de sujeción MS Nm	Precio
23380-1437	30/37/48	8/8/10	278	3 x M4	2,4	578.76 MXN
23380-1641	70/90/110	15/18/20	336	4 x M5	4	584.64 MXN
23380-1844	90/100/120	16/18/20	299	4 x M5	4	621.04 MXN
23380-2046	110/140/160	20/22/24	336	5 x M5	4	621.04 MXN
23380-2150	200/230/260	31/34/37	384	6 x M5	5	665.56 MXN
23380-2450	240/270/300	32/35/38	336	6 x M5	5	665.56 MXN
23380-3052	350/400/440	38/41/43	261	7 x M5	5	764.40 MXN
23380-3672	590/690/700	53/58/58	303	5 x M6	12	857.64 MXN
23380-3872	700/770/780	62/65/63	295	6 x M6	12	863.80 MXN
23380-4072	720/730/790	61/59/62	310	6 x M6	12	929.60 MXN
23380-4480	800/1000/1050	63/73/76	312	7 x M6	12	1,008.56 MXN
23380-4880	900/1050/1200	65/72/78	260	7 x M6	12	1,053.08 MXN
23380-5090	1350/1500/1700	89/96/103	314	8 x M6	12	1,252.44 MXN
23380-55100	1300/1550/1800	78/87/96	248	8 x M6	12	1,503.32 MXN
23380-62110	2400/2650/2800	126/133/136	330	12 x M6	12	1,541.96 MXN
23380-68115	1900/2250/2850	95/104/121	245	10 x M6	12	1,647.24 MXN
23380-75138	2650/3300/4050	121/139/158	277	7 x M8	30	2,064.44 MXN
23380-80145	3200/3900/4600	126/143/160	259	7 x M8	30	2,179.52 MXN

Referencia	D	D1	DW	B	L	L1	L2	Precio
23380-1437	14	37	10/11/12	14,8	12	9	5	578.76 MXN
23380-1641	16	41	12/13/14	18,5	15	12	6,25	584.64 MXN
23380-1844	18	44	14/15/16	18,5	15	12	6,25	621.04 MXN
23380-2046	20	46	15/16/17	21	17,5	12	7	621.04 MXN
23380-2150	21	50	16/17/18	22,5	19	15	8	665.56 MXN
23380-2450	24	50	19/20/21	22,5	19	15	8	665.56 MXN
23380-3052	30	52	24/25/26	26	22,5	18	9,5	764.40 MXN
23380-3672	36	72	28/30/31	27,5	23,5	18	10	857.64 MXN
23380-3872	38	72	29/30/31	30	26	21	10,5	863.80 MXN
23380-4072	40	72	30/31/32	28,5	24,5	19	10,5	929.60 MXN
23380-4480	44	80	32/35/36	30	26	20	11	1,008.56 MXN
23380-4880	48	80	36/38/40	30	26	22	11	1,053.08 MXN
23380-5090	50	90	38/40/42	31,5	27,5	22,5	12	1,252.44 MXN
23380-55100	55	100	42/45/48	34,5	30,5	23	13	1,503.32 MXN
23380-62110	62	110	48/50/52	34,5	30,5	23	13	1,541.96 MXN
23380-68115	68	115	50/55/60	34,5	30,5	23,5	13	1,647.24 MXN
23380-75138	75	138	55/60/65	37,8	32,5	25	14	2,064.44 MXN
23380-80145	80	145	60/65/70	37,8	32,5	25	14	2,179.52 MXN
