27910_ABisagras elásticas con perfil de aluminio y amortiguación, forma... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Aluminio 6082 T5.Versión:Aluminio anodizado incoloro.Indicación:Las bisagras tienen una amortiguación integrada. Esta permite la apertura (forma A) y el cierre (forma B) suaves de puertas y compuertas. Además, las bisagras están equipadas con una ayuda de elevación que facilita la apertura de las puertas y las compuertas.
Las bisagras son aptas para las aplicaciones horizontales y verticales.

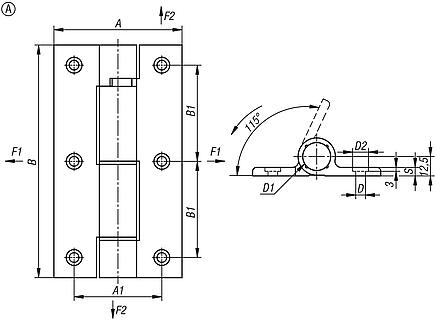

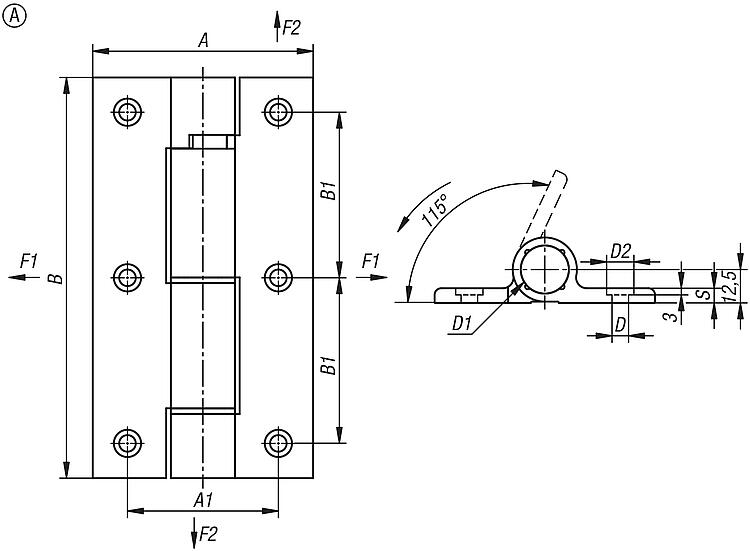

La dirección de actuación del amortiguador está señalizada por la flecha en el dibujo.
El ángulo de apertura está limitado a 115°, con vistas a no dañar el sistema de amortiguación.
No se debe forzar una apertura o cierre rápidos de las puertas o compuertas, porque así se puede dañar el amortiguador.
Amortiguación de momento de torsión de 1,7 a 2,5 Nm.
El momento de torsión del muelle varía en cada artículo:
Momento de torsión del muelle de apertura para 27910-8215000: M(180°) : 2.70 Nm / M(65°) : 3.69 Nm.
Momento de torsión del muelle de apertura para 27910-8215001: M(180°) : 1,45 Nm / M(65°) : 2,29 Nm.
Momento de torsión del muelle de cierre para 27910-8215010: M(0°) : 2.68 Nm / M(115°) : 3.65 Nm.
Momento de torsión del muelle de cierre para 27910-8215011: M(0°) : 1,45 Nm / M(115°): 2,28 Nm.Rango de temperatura:De 0 °C a +40 °C.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Versión 1 | Versión 2 | Forma | Modelo
de forma | A
| A1 | B | B1 | D | D1 | F1
N | F2
N
| S | CAD | Acc. | Precio | Pedir |
|---|
| 27910-8215000 | muelle de apertura | Aplicación horizontal | A | Apertura suave | 82,5 | 56,5 | 150 | 62 | 6,2 | 10,2 | 8000 | 16000 | 5,5 |  | | 2,301.88 MXN | | | 27910-8215001 | muelle de apertura | Aplicación vertical | A | Apertura suave | 82,5 | 56,5 | 150 | 62 | 6,2 | 10,2 | 8000 | 16000 | 5,5 | | | 2,328.48 MXN | |
