        Bisagras de acero inoxidable

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable 1.4401.Versión:pulido o tratado con chorro.Indicación:Bisagras con pasador fijo y agujeros avellanados.

Los valores de carga indicados constituyen valores orientativos no vinculantes que no tienen en cuenta factores de seguridad y se proporcionan excluyendo cualquier tipo de responsabilidad. Estos valores se indican solo a título informativo y no representan ninguna garantía sobre sus propiedades.

Los valores de carga se determinan con condiciones de laboratorio. Es competencia del usuario determinar individualmente si la bisagra es apta para la aplicación concreta.

Los valores determinados pueden resultar afectados por la amplia variedad de materiales en que van fijadas las bisagras, por los tipos de fijación, por las condiciones meteorológicas, así como por el desgaste.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27876 Bisagras de acero inoxidable

206 kB

Indicación técnica para bisagras

373 kB

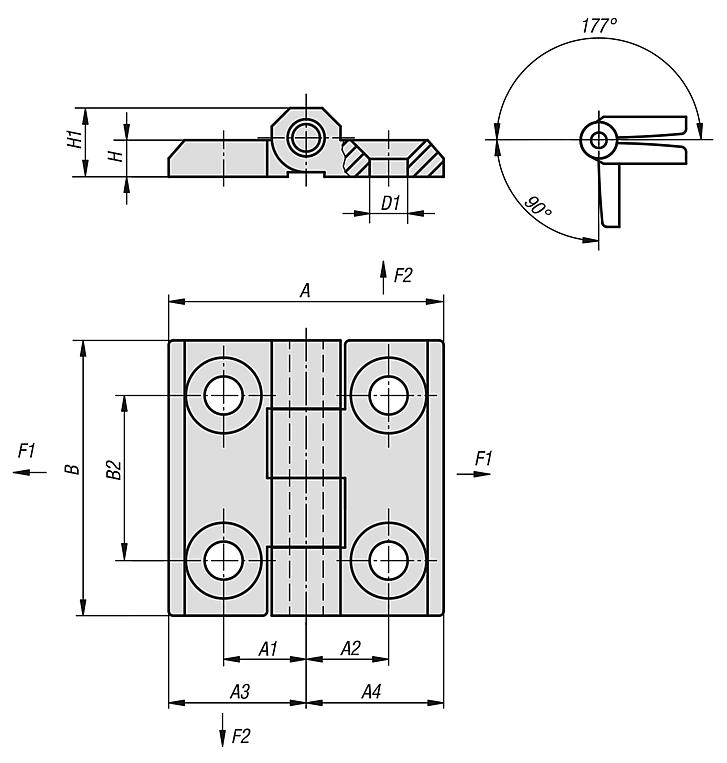

Planos

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	A	A1	A2	A3	A4	B	B2	D1	H	H1	F1 máx. kN	F2 máx. kN	Precio
27876-052013130	pulido	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	394.24 MXN
27876-052013131	tratado con chorro	39	12,5	12,5	19,5	19,5	39	25	5,5	4	9	0,8	0,6	299.88 MXN
27876-062515150	pulido	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	436.24 MXN
27876-062515151	tratado con chorro	50	15	15	25	25	50	30	6,5	6	12	1,1	0,9	351.40 MXN
27876-083018180	pulido	60	18	18	30	30	60	36	8,5	8	15	2	1,5	666.68 MXN
27876-083018181	tratado con chorro	60	18	18	30	30	60	36	8,5	8	15	2	1,5	666.68 MXN
