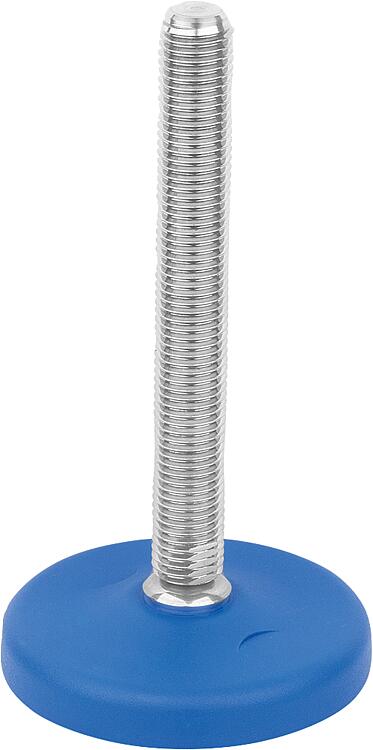

        Pies regulables de acero inoxidable, forma A

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Disco de pie de poliamida.
Husillo roscado de acero inoxidable.
Placa antideslizante (NBR) 70 Shore.Versión:Disco de pie azul RAL 5005.
Husillo roscado acabado natural.
Placa antideslizante negra.Indicación:Pies regulables de acero inoxidable con poliamida, opcionalmente con placa antideslizante. La placa antideslizante absorbe vibraciones e impide el desplazamiento del pie regulable.

Los valores de carga indicados en la tabla se basan en una serie de ensayos en los que se ha aplicado una carga estática perpendicular al disco en el centro del husillo. Las fuerzas de incidencia radial, como las que se generan por vibraciones y otro tipo de sacudidas, influyen en la capacidad de carga y no se tienen en cuenta en los valores indicados.A petición:

Husillo roscado de acero inoxidable 1.4401.
Pie de disco en negro.
Con inclinación de 30°.

Accesorios:Tuercas hexagonales 07212.
Indicación sobre el dibujo:

Forma A sin placa antideslizante
Forma B con placa antideslizante

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27792-10_A Pies regulables de acero inoxidable, forma A

162 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	H	H1	H2	L	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
27792-10-12106512X100	A	65	M12	29	139	39	100	10	13	250.14 MXN
27792-10-12106512X150	A	65	M12	29	189	39	150	10	13	285.05 MXN
27792-10-12106512X50	A	65	M12	29	89	39	50	10	13	225.75 MXN
27792-10-12106516X100	A	65	M16	29	139	39	100	13	18	296.79 MXN
27792-10-12106516X150	A	65	M16	29	189	39	150	13	18	355.18 MXN
27792-10-12106516X200	A	65	M16	29	239	39	200	13	18	394.91 MXN
27792-10-12108316X100	A	83	M16	25	135	35	100	13	20	318.16 MXN
27792-10-12108316X150	A	83	M16	25	185	35	150	13	20	376.85 MXN
27792-10-12108316X200	A	83	M16	25	235	35	200	13	20	417.19 MXN
27792-10-12108320X100	A	83	M20	25	137	37	100	17	20	417.19 MXN
27792-10-12108320X150	A	83	M20	25	187	37	150	17	20	487.93 MXN
27792-10-12108320X200	A	83	M20	25	237	37	200	17	20	557.16 MXN
27792-10-12110316X100	A	103	M16	27	137	37	100	13	30	337.72 MXN
27792-10-12110316X150	A	103	M16	27	187	37	150	13	30	400.04 MXN
27792-10-12110316X200	A	103	M16	27	237	37	200	13	30	435.25 MXN
27792-10-12110320X100	A	103	M20	27	139	39	100	17	30	435.25 MXN
27792-10-12110320X150	A	103	M20	27	189	39	150	17	30	510.20 MXN
27792-10-12110320X200	A	103	M20	27	239	39	200	17	30	574.31 MXN
27792-10-12110324X100	A	103	M24	27	139	39	100	20	30	522.54 MXN
27792-10-12110324X150	A	103	M24	27	189	39	150	20	30	626.39 MXN
27792-10-12110324X200	A	103	M24	27	239	39	200	20	30	735.95 MXN
