        Tornillos huecos para pies regulables de acero

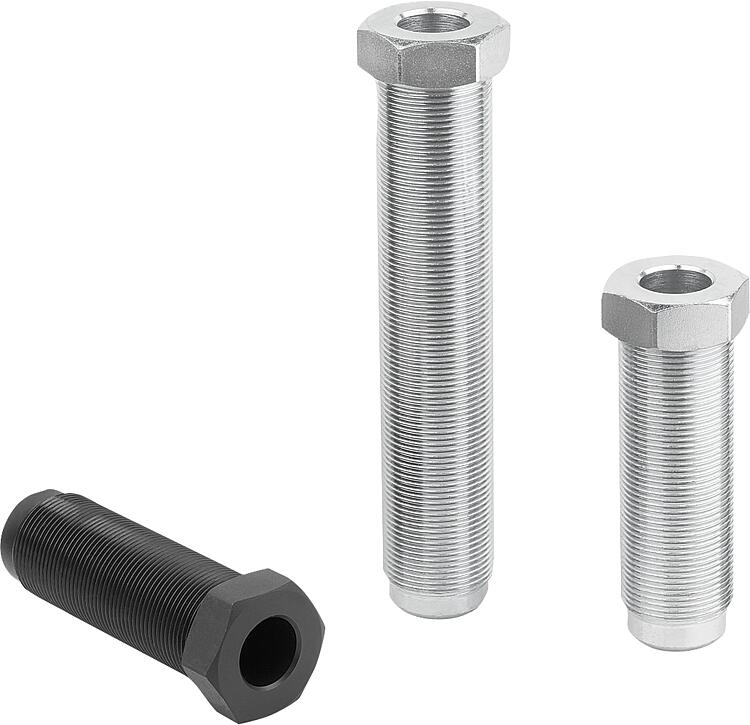

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Cincado o fosfatado negro.Indicación:Los pies regulables están formados por un husillo roscado y un disco plano.
El disco plano adecuado debe seleccionarse en función del diámetro interior D1.A petición:Tornillo hueco con ancho de llave más pequeño.Accesorios:Discos planos 27793-04.
Tuercas 07210-02.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27793-10 Tornillos huecos para pies regulables de acero

181 kB

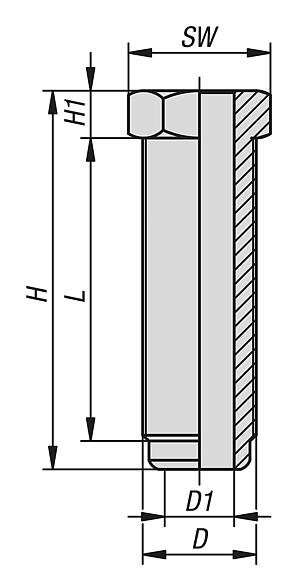

Planos

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	D	D1	H	H1	L	SW	Capacidad de carga máx. kN (solo con carga estática)	Precio
27793-10-112413X085	cincado	M24x2	13	105	15	85	24	60	230.16 MXN
27793-10-113622X095	cincado	M36x2	22	120	15	95	41	90	405.72 MXN
27793-10-113622X170	cincado	M36x2	22	195	15	170	41	90	713.44 MXN
27793-10-122413X085	fosfatado	M24x2	13	105	15	85	24	60	230.16 MXN
27793-10-123622X095	fosfatado	M36x2	22	120	15	95	41	90	405.72 MXN
27793-10-123622X170	fosfatado	M36x2	22	195	15	170	41	90	713.44 MXN
