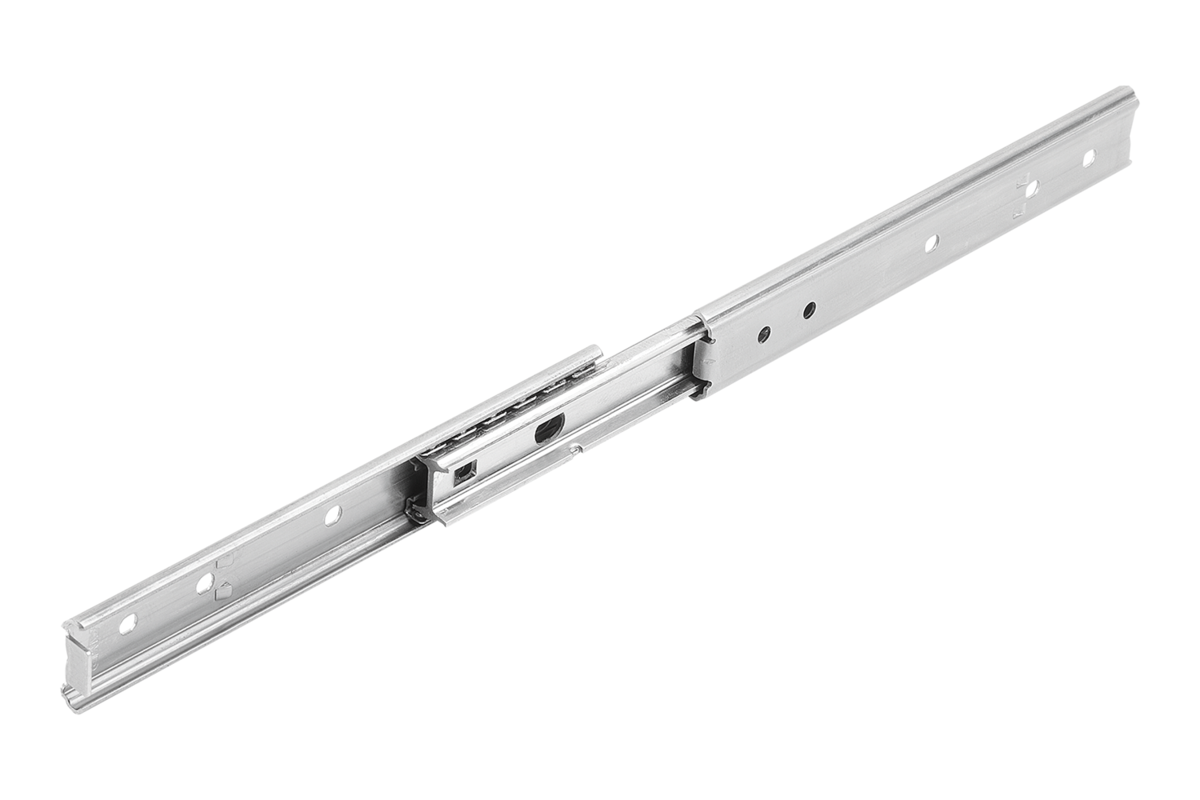

21332-40Carriles telescópicos de acero inoxidable para montaje lateral,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Versión:Carriles con acabado natural.
Bolas endurecidas.Indicación de pedido:Se vende por unidades.Indicación:En los carriles telescópicos con sobre extensión, la carrera es mayor que la longitud de montaje. La capacidad de carga dinámica de los carriles telescópicos indica la capacidad de carga máxima de un par de carriles telescópicos montados en vertical cuando se utiliza el recorrido de extensión completo.
Las capacidades de carga indicadas se refieren al valor máximo con 50.000 ciclos.
En caso de montaje horizontal, la capacidad de carga es un 75 % menor.
La altura de la cabeza de los tornillos de fijación no debe exceder 0,9 mm de alto porque de lo contrario hay riesgo de colisión con otras partes del carril.
Forma A: engrasada, con perforaciones.
Forma B: con lubricante apto para usos alimentarios, con perforaciones.
Forma C: engrasada, con rosca.
Forma D: con lubricante apto para usos alimentarios, con rosca.
Se utiliza un lubricante (NSF H1) apto para la industria alimentaria.
Tornillos recomendados: M 2,6.
Longitud máxima del tornillo = grosor del panel + 1,7 mm.Rango de temperatura:De 5 °C a 35 °CVentajas:Marcha suave
Gran estabilidad lateral gracias a una guía precisaIndicación sobre el dibujo:1) La longitud del carril de 80 mm no tiene perforación aquí DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
