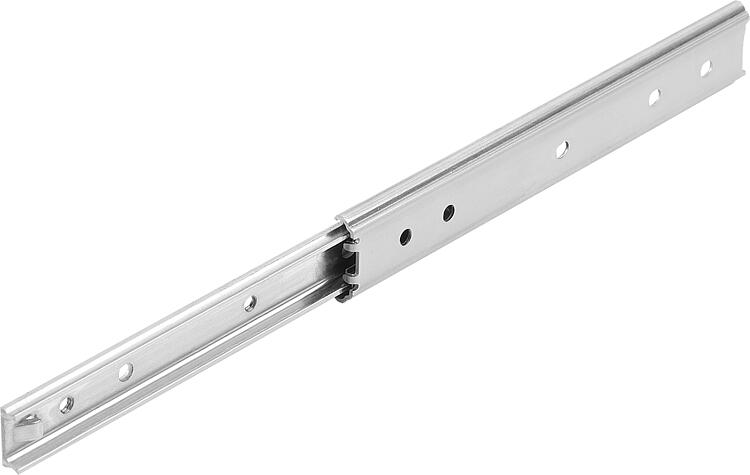

21333-95Guías telescópicas de acero inoxidable para montaje lateral,... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Versión:Carriles con acabado natural.
Bolas endurecidas.Indicación de pedido:Se vende por unidades.Indicación:En los carriles telescópicos con extensión parcial, la carrera es menor que la longitud de montaje. La capacidad de carga dinámica de los carriles telescópicos indica la capacidad de carga máxima de una pareja de carriles telescópicos montados en vertical cuando se utiliza el recorrido de extensión completo.
Las capacidades de carga indicadas se refieren al valor máximo con 50.000 ciclos.
En caso de montaje horizontal, la capacidad de carga es un 75 % menor.
La altura de la cabeza de los tornillos de fijación no debe exceder 0,9 mm de alto porque de lo contrario hay riesgo de colisión con otras partes del carril.
Forma A: engrasada.
Forma B: con lubricante apto para usos alimentarios.
Se utiliza un lubricante (NSF H1) apto para la industria alimentaria.
Tornillos recomendados: M 2,6.
Longitud máxima del tornillo = grosor del panel + 1,5 mm.Rango de temperatura:De 5 °C a 35 °CVentajas:Marcha suave

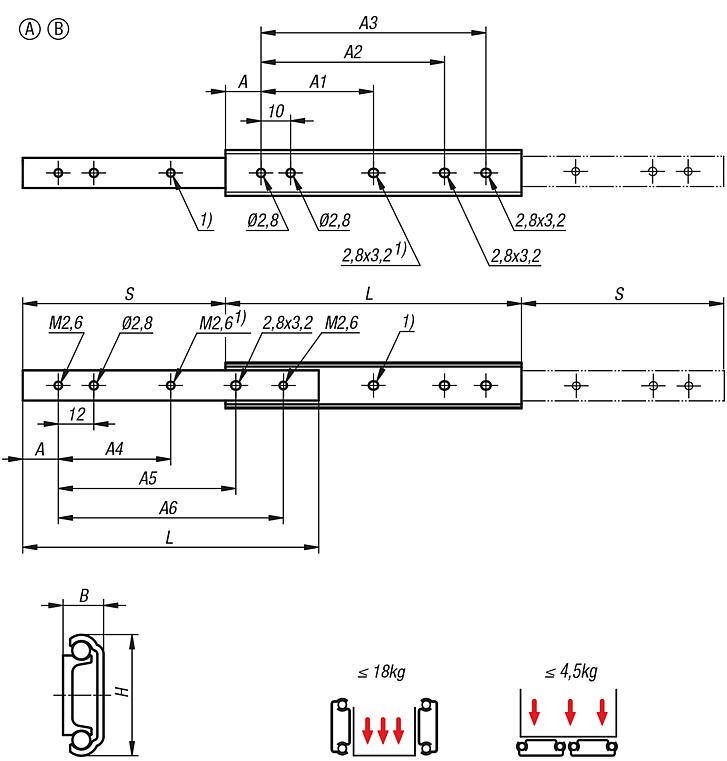

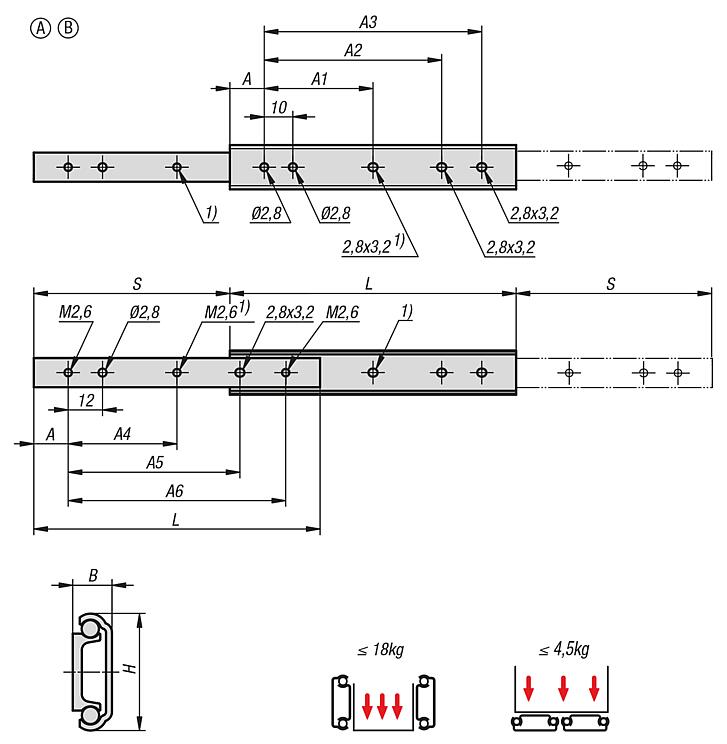

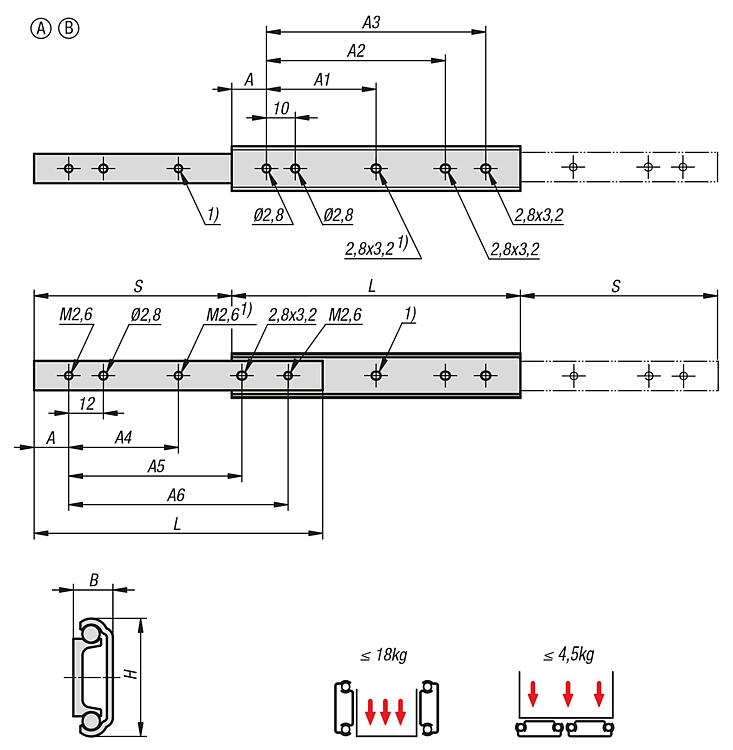

Gran estabilidad lateral gracias a una guía precisaIndicación sobre el dibujo:1) La longitud del carril de 80 mm no tiene perforación aquí DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Guías telescópicas de acero inoxidable para montaje lateral, extensión parcial a ambos lados, capacidad de carga hasta 18 kg, forma A |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | L | Carrera
S | Capacidad de carga
por par
kg | CAD | Acc. | Precio | Pedir |
|---|
| 21333-95-10080 | A | 12 | - | 42 | 56 | - | 40 | 56 | 5,2 | 15,5 | 80 | 48,5 | 14 |  | | 560.46 MXN | | | 21333-95-10100 | A | 12 | 38 | 62 | 76 | 38 | 60 | 76 | 5,2 | 15,5 | 100 | 68,5 | 16 | | | 595.38 MXN | | | 21333-95-10150 | A | 12 | 63 | 112 | 126 | 63 | 110 | 126 | 5,2 | 15,5 | 150 | 94,5 | 18 | | | 699.52 MXN | |
|
Guías telescópicas de acero inoxidable para montaje lateral, extensión parcial por ambos lados, capacidad de carga hasta 18 kg, forma B |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | A
| A1 | A2 | A3 | A4 | A5 | A6 | B | H | L | Carrera
S | Capacidad de carga
por par
kg | CAD | Acc. | Precio | Pedir |
|---|
| 21333-95-20080 | B | 12 | - | 42 | 56 | - | 40 | 46 | 5,2 | 15,5 | 80 | 48,5 | 14 | | | 620.06 MXN | | | 21333-95-20100 | B | 12 | 38 | 62 | 76 | 38 | 60 | 76 | 5,2 | 15,5 | 100 | 68,5 | 16 | | | 659.79 MXN | | | 21333-95-20150 | B | 12 | 63 | 112 | 126 | 63 | 110 | 126 | 5,2 | 15,5 | 150 | 94,5 | 18 | | | 788.62 MXN | |
|
