        Guías de carro de precisión sobre rodamiento de rodillos con husillos micrómetros y perforaciones de posicionamiento

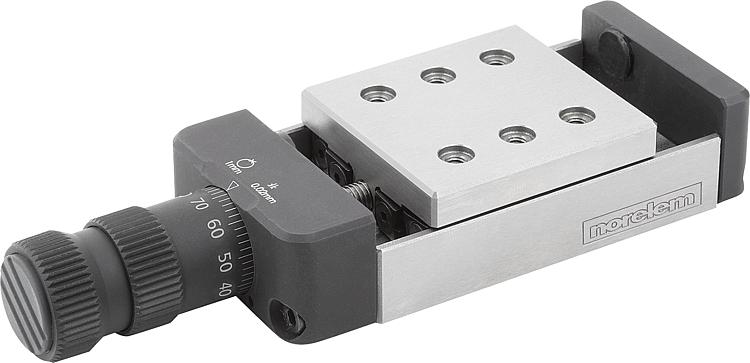

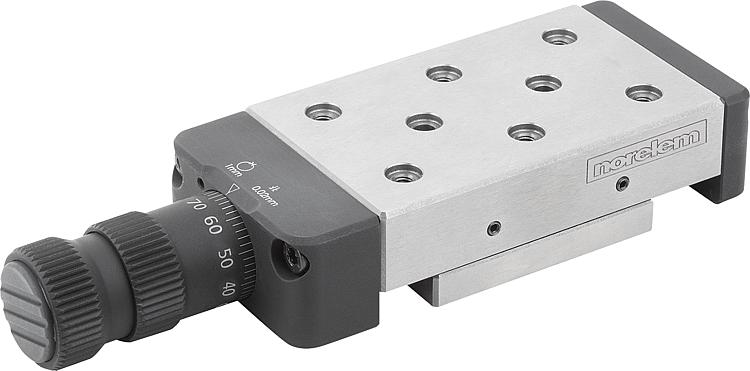

Descripción del artículo/Imágenes del producto

DescripciónMaterial:EN-GJL-250.
Versión:Acabado natural, pulido.Indicación:Estas guías de carro de precisión sobre rodamiento de rodillos se utilizan en la construcción de máquinas y portapiezas, en la técnica de medición, en instrumentos ópticos y en la mecánica de precisión. La división de escala en el tornillo micrómetro es de 0,02 mm.

Los valores de carga admisible indicados (F) están pensados para una vida útil de 1 millón de carreras.
Los valores de momento de torsión solo se aplican a carros dispuestos en el centro.

En la parte superior del carro hay un orificio de centrado adicional en las perforaciones D2 y D3. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

F = capacidad de carga en caso de carga dinámica o estática.
TI E/E1 = número de perforaciones de sujeción E/E1/M en la parte interior.
TA E/E1 = número de perforaciones de sujeción E/E1/M en la parte exterior.
TI E4 = número de perforaciones de sujeción E4/D1 en la parte interior.

TI E2 = número de perforaciones de sujeción E2/D1 en la parte exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 21070 Guías de carro de precisión sobre rodamiento de rodillos con husillos micrómetros y perforaciones de posicionamiento

272 kB

norelem Manual de Instrucciones Guias de Carro 2020

1,3 MB

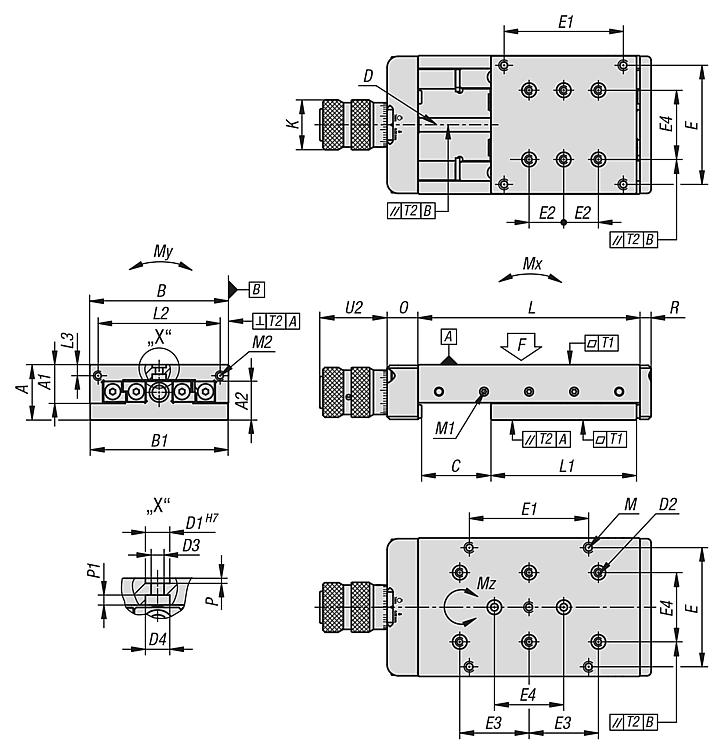

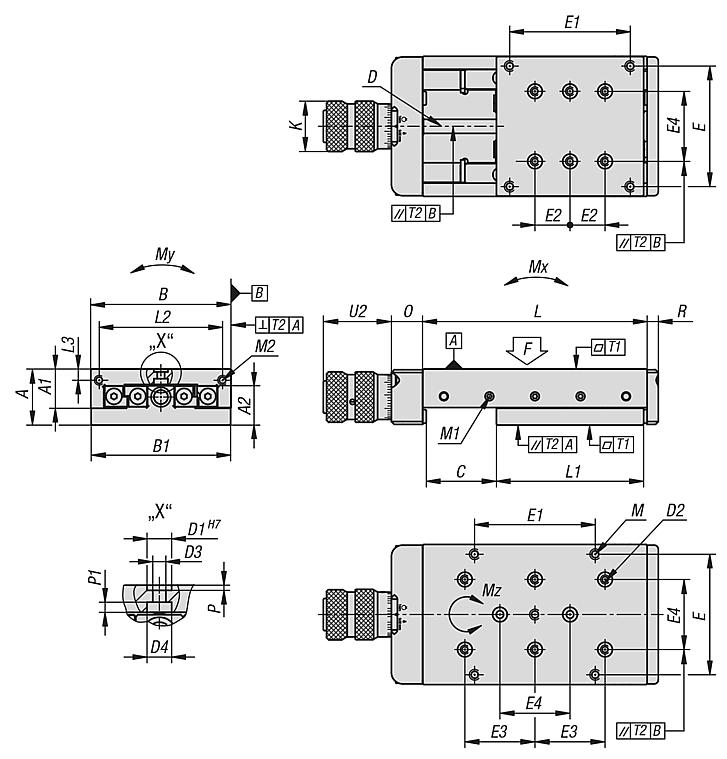

Planos

Selección/filtro de artículos

Referencia	A	A1	A2	B	B1	C	D	D1	D2	D3	D4	E	E1	E2	E3	E4	TI E/E1	TA E/E1	TA E4	TA E2	Precio
21070-040050	20	13	13	40	39,5	15	M5x0,5	5	M3	3,3	6,5	30	15	10	20	20	4	4	6	6	18,241.44 MXN
21070-040065	20	13	13	40	39,5	30	M5x0,5	5	M3	3,3	6,5	30	15	10	20	20	4	6	6	6	17,798.20 MXN
21070-050080	25	17	16,3	50	49,5	20	M6x1	7	M4	4,3	8	-	-	14	28	28	-	-	6	6	20,369.44 MXN
21070-050130	25	17	16,3	50	49,5	45	M6x1	7	M4	4,3	8	-	-	28	28	28	-	-	6	10	18,038.72 MXN
21070-060080	25	17	16,3	60	59,5	15	M6x1	7	M4	4,3	8	-	-	17	34	34	-	-	6	6	18,855.48 MXN
21070-060180	25	17	16,3	60	59,5	70	M6x1	7	M4	4,3	8	-	-	34	34	34	-	-	6	10	19,023.76 MXN
21070-075105	32	20	23	75	74,5	20	M8x1	10	M5	5,3	10	62	62	25	25	50	4	4	6	8	20,615.84 MXN
21070-075130	32	20	23	75	74,5	45	M8x1	10	M5	5,3	10	62	62	25	25	50	4	4	6	8	23,192.96 MXN
21070-100160	40	27,5	28	100	99,5	50	M10x1	10	M5	5,3	10	86	86	25	50	50	4	4	6	6	31,373.16 MXN
21070-100360	40	27,5	28	100	99,5	150	M10x1	10	M5	5,3	10	86	86	50	50	50	6	8	6	14	50,338.40 MXN

Referencia	K	L	L1	L2	L3	P	P1	O	R	U2	M	M1	M2	T1	T2	F N	Mx Nm	My Nm	Mz Nm	Precio
21070-040050	17,8	50	35	33	3,8	1,1	3,4	14,5	5	32,5	M3	M3	M3	0,02	0,02	121	1	4	3	18,241.44 MXN
21070-040065	17,8	65	35	33	3,8	1,1	3,4	14,5	5	32,5	M3	M3	M3	0,02	0,02	131	1	4	3	17,798.20 MXN
21070-050080	23,5	80	55	40	5,5	1,6	3,2	18,5	8	43	M4	M3	M4	0,02	0,02	224	3	9	7	20,369.44 MXN
21070-050130	23,5	130	80	40	5,5	1,6	3,2	18,5	8	43	M4	M3	M4	0,02	0,02	260	23	19	33	18,038.72 MXN
21070-060080	23,5	80	60	50	5,5	1,6	3,2	18,5	8	43	M4	M3	M4	0,02	0,02	355	3	11	7	18,855.48 MXN
21070-060180	23,5	180	105	50	5,5	1,6	3,2	18,5	8	43	M4	M3	M4	0,02	0,02	305	23	23	34	19,023.76 MXN
21070-075105	29	105	80	60	6	2,1	4,1	22,4	8	48,5	M5	M5	M5	0,02	0,02	410	18	26	27	20,615.84 MXN
21070-075130	29	130	80	60	6	2,1	4,1	22,4	8	48,5	M5	M5	M5	0,02	0,02	250	29	33	42	23,192.96 MXN
21070-100160	36	160	105	88	8	2,1	4,1	22,4	8	49	M6	M6	M6	0,02	0,02	935	37	79	68	31,373.16 MXN
21070-100360	36	360	205	88	8	2,1	4,1	22,4	8	49	M6	M6	M6	0,03	0,03	1095	89	119	151	50,338.40 MXN
