Descripción del artículo/Imágenes del producto

DescripciónMaterial:Aleación de aluminio.Versión:Anodizado.Indicación:Adecuado para 21100, 21102, 21120, 21122, 21150, 21160, 21162 y 21180.Indicación sobre el dibujo:

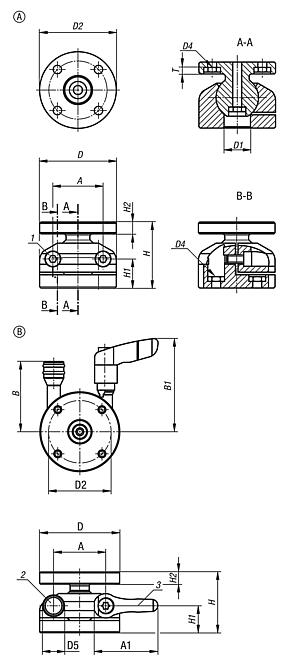

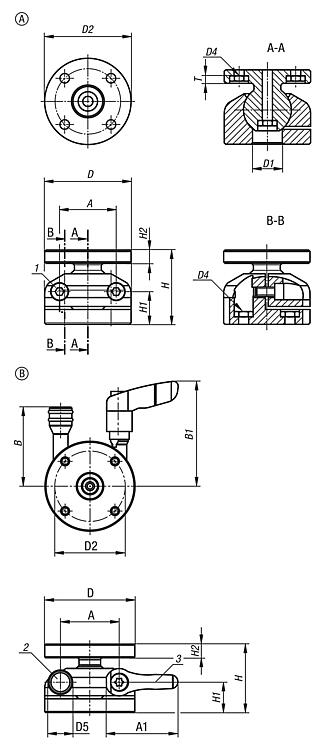

Todos los avellanados (9x) según DIN 974-1 (D4),
todas las tuercas (9x) DIN 934 M (D4)

Forma A:
Al extraer las tuercas apretando, se obtienen avellanados para los tornillos de cabeza cilíndrica con hexágono interior.
De este modo, las dos variantes de fijación son posibles.

Forma B:
Con el juego de apriete rápido, el cabezal articulado se puede manejar también sin herramientas. El juego de apriete rápido está formado por un tornillo con mango y un palanca de apriete.

1) Tornillo de apriete D3 (2x)
2) Palanca de apriete
3) Tornillo con mango
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 21170 Vástagos articulados, ángulo de giro 30°, sujetables 394 kB

Planos (vista completa)

Vástagos articulados, ángulo de giro 30°, sujetables
Vástagos articulados, ángulo de giro 30°, sujetables

Vástagos articulados, ángulo de giro 30°, sujetables, Forma B

Más información

Planos

Vástagos articulados, ángulo de giro 30°, sujetables, Forma B
Vástagos articulados, ángulo de giro 30°, sujetables, Forma B

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D2AA1D1D3D4D5HH1H2BB1TF
N
M
Nm
Par de apriete de los
tornillos prisioneros
(Nm)
AccesoriosCADAcc.PrecioPedir
21170-104BC. torni. mango y palanca de a2922193710M3311,525115,532483,530031,1121180-04 2,695.84 MXN
21170-108BC. torni. mango y palanca de a4636303713M4411,53515,5740,853,74,570082,5521180-08 3,299.24 MXN
21170-112BC. torni. mango y palanca de a75604674,524M662354231165,883,36,62200308,621180-12 3,839.36 MXN
21170-125BC. torni. mango y palanca de a150130929140M101023105492099119,31190001504221180-24 11,008.48 MXN

Vástagos articulados, ángulo de giro 30°, sujetables, Forma A

Más información

Planos

Vástagos articulados, ángulo de giro 30°, sujetables, Forma A

Selección/filtro de artículos

ReferenciaFormaModelo
de forma
D

D2AD1D3D4HH1H2TF
N
M
Nm
Par de apriete de los
tornillos prisioneros
(Nm)
AccesoriosCADAcc.PrecioPedir
21170-04ACon tornillo con hexágono inte29221910M3325115,53,530031,1121180-04 2,161.32 MXN
21170-08ACon tornillo con hexágono inte46363013M443515,574,570082,5521180-08 2,453.64 MXN
21170-12ACon tornillo con hexágono inte75604624M665423116,62200308,621180-12 3,278.24 MXN
21170-25ACon tornillo con hexágono inte1501309240M101010549201190001504221180-25 10,102.96 MXN
