Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

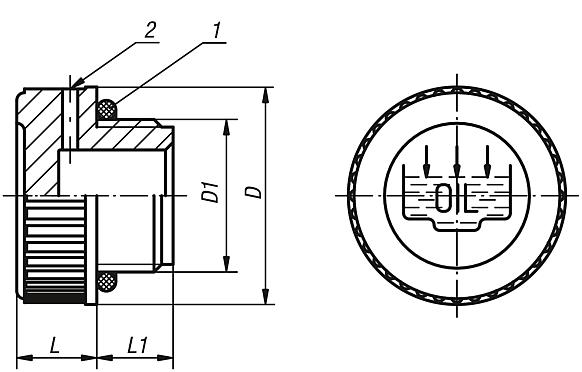

DescripciónMaterial:Termoplástico, poliamida 66. Junta tórica de goma (NBR).Versión:Negro.Rango de temperatura:Resistente a la temperatura con aceite hasta 100 °C.Indicación sobre el dibujo:

Forma A: con símbolo de llenado
Forma B: con símbolo de llenado y agujero de ventilación

1) Junta tórica
2) Agujero de ventilación solo con forma B

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 28030 Tornillos tapón

223 kB

Planos (vista completa)

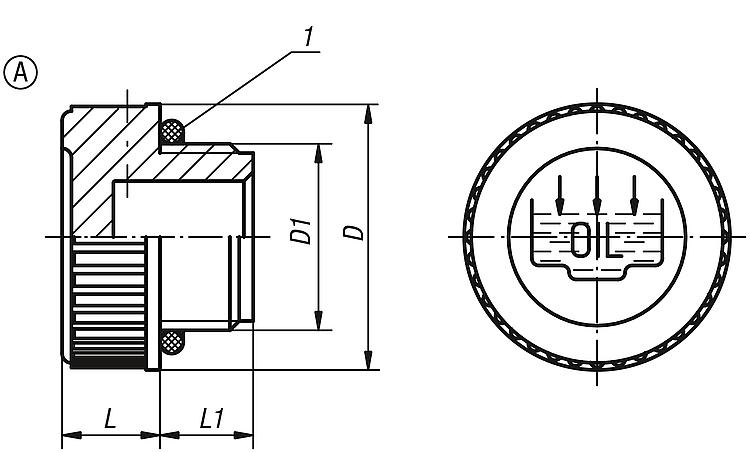

Tornillos tapón, forma A, con símbolo de llenado

Más información

Planos

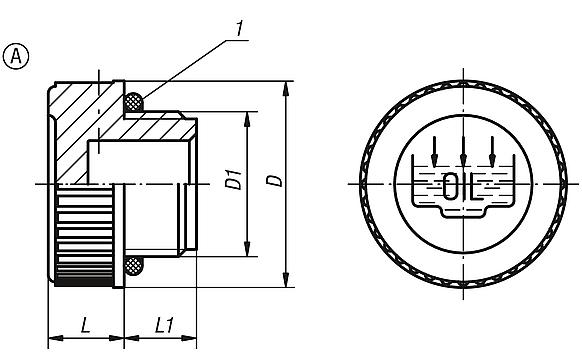

Tornillos tapón, forma A, con símbolo de llenado

Selección/filtro de artículos

Referencia	Forma	D	D1	L	L1	Precio
28030-120014	A	20	G1/4	9	9	11.76 MXN
28030-120038	A	20,5	G3/8	9	10	13.72 MXN
28030-128012	A	28	G1/2	10,5	10,5	16.52 MXN
28030-131034	A	31	G3/4	12	11	22.68 MXN
28030-139100	A	39	G1	12	12	31.64 MXN
28030-149114	A	49	G1 1/4	13	13,5	46.20 MXN
28030-155112	A	55	G1 1/2	14,7	14,5	51.52 MXN
28030-168200	A	68,5	G2	15	16	86.80 MXN
28030-1201415	A	20	M14X1,5	9	9	11.76 MXN
28030-1201615	A	20	M16X1,5	9	10	13.72 MXN
28030-1281815	A	28	M18X1,5	10,5	10	14.56 MXN
28030-1282015	A	28	M20X1,5	10,5	10	16.52 MXN
28030-1282215	A	28	M22X1,5	10,5	10	16.52 MXN

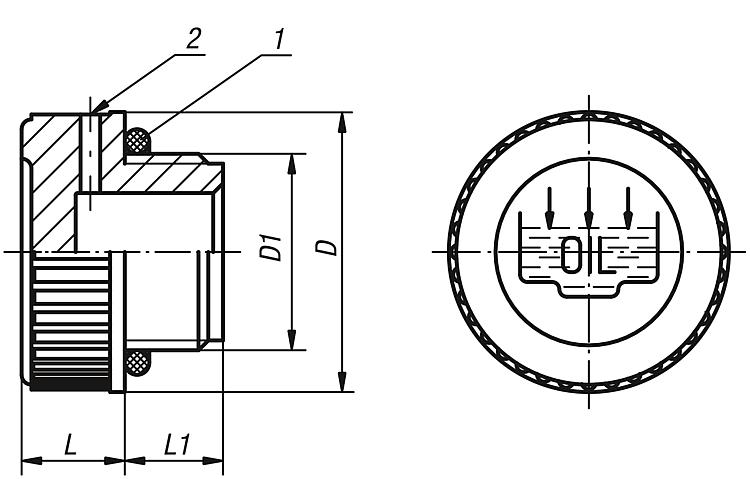

Tornillos tapón forma B, con símbolo de llenado y agujero de ventilación

Más información

Planos

Tornillos tapón forma B, con símbolo de llenado y agujero de ventilación

Selección/filtro de artículos

Referencia	Forma	D	D1	L	L1	Precio
28030-220014	B	20	G1/4	9	9	13.44 MXN
28030-220038	B	20,5	G3/8	9	10	14.56 MXN
28030-228012	B	28	G1/2	10,5	10,5	17.08 MXN
28030-231034	B	31	G3/4	12	11	24.92 MXN
28030-239100	B	39	G1	12	12	32.48 MXN
28030-249114	B	49	G1 1/4	13	13,5	48.72 MXN
28030-255112	B	55	G1 1/2	14,7	14,5	61.32 MXN
28030-268200	B	68,5	G2	15	16	89.04 MXN
28030-2201415	B	20	M14X1,5	9	9	13.44 MXN
28030-2201615	B	20	M16X1,5	9	10	15.12 MXN
28030-2281815	B	28	M18X1,5	10,5	10	15.12 MXN
28030-2282015	B	28	M20X1,5	10,5	10	17.08 MXN
28030-2282215	B	28	M22X1,5	10,5	10	17.64 MXN
