Tornillos tapón con varilla del nivel de aceite

Volver

Productos
- Vista general de productos
  - Sistemas y componentes para la construcción de plantas y máquinas
    - Indicadorees del nivel de aceite Tapones Tornillos tapón Tornillos de ventilación Varillas del nivel de aceite Tubos de llenado
      - Tornillos tapón con varilla del nivel de aceite

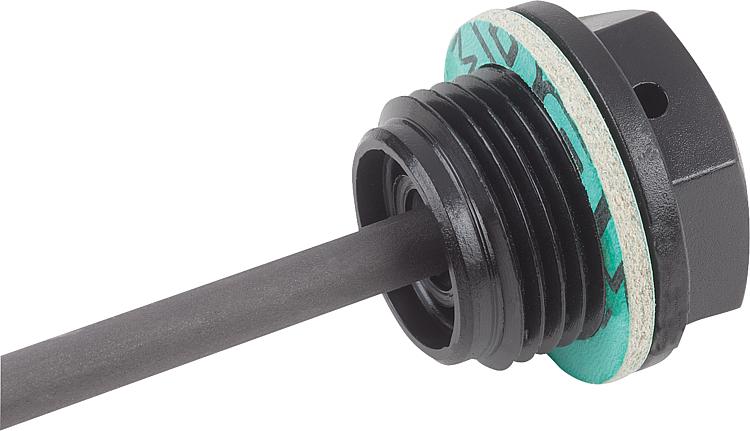

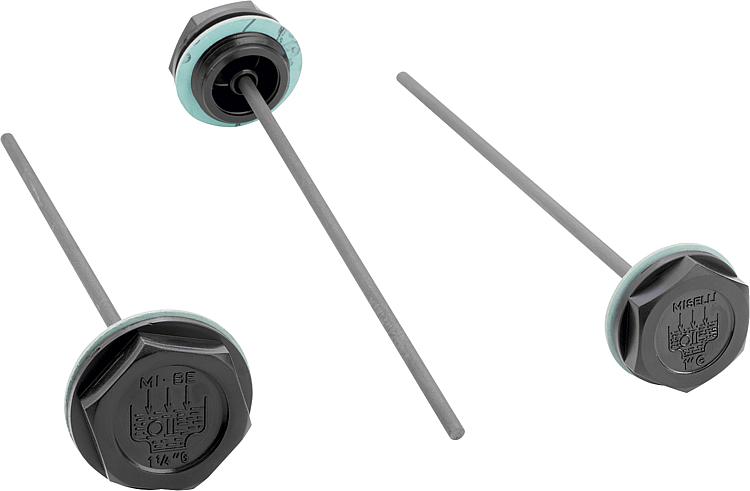

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Termoplástico, poliamida 66.
Varilla del nivel de aceite de acero fosfatado al cinc.Versión:Junta plana sin asbesto.Indicación:La forma B presenta un agujero de ventilación lateral en la cabeza hexagonal con un diámetro de entre 2 y 3,5 mm, dependiendo del tamaño del tornillo tapón.Rango de temperatura:Resistente a la temperatura con aceite hasta 100 °C.Indicación sobre el dibujo:

1) Junta plana
2) Agujero de ventilación solo con forma B

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 28029 Tornillos tapón con varilla del nivel de aceite

164 kB

Tornillos tapón con varilla del nivel de aceite, forma A

Más información

Planos

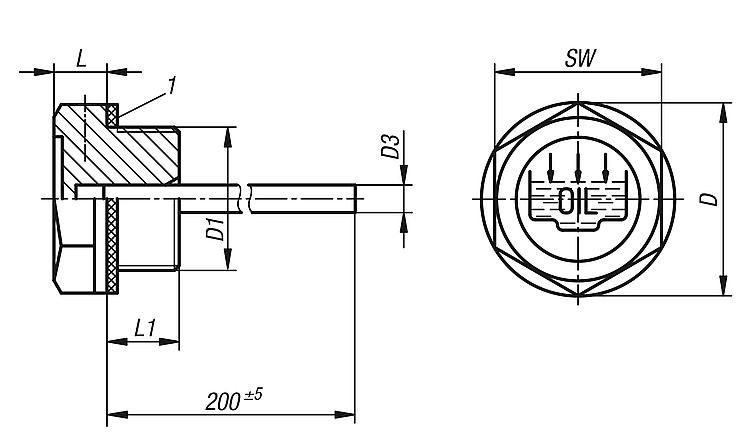

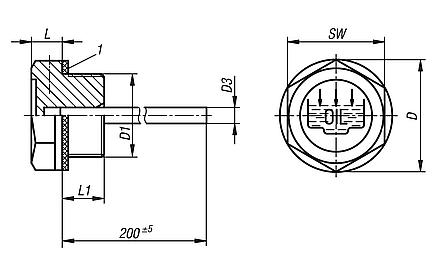

Tornillos tapón con varilla del nivel de aceite, forma A

Selección/filtro de artículos

Referencia	Forma	D	D1	D3	L	L1	SW	Precio
28029-119014	A	19	G1/4	4	7	9	17	40.04 MXN
28029-122038	A	22	G3/8	4	7,5	10	18	40.88 MXN
28029-128012	A	28	G1/2	4	7,5	11	24	43.96 MXN
28029-134034	A	34	G3/4	5	9	11	30	53.48 MXN
28029-142100	A	42	G1	5	10,5	12	36	64.68 MXN
28029-151114	A	51	G1 1/4	5	12	13,5	42	86.24 MXN
28029-1191415	A	19	M14X1,5	4	7	9	17	43.96 MXN
28029-1211615	A	21	M16X1,5	4	7,5	10	18	48.16 MXN
28029-1261815	A	26	M18X1,5	4	7,5	10	21	50.68 MXN
28029-1282015	A	28	M20X1,5	4	8	10	24	51.24 MXN
28029-1282215	A	28	M22X1,5	4	8	11	24	51.80 MXN

Tornillos tapón con varilla del nivel de aceite, forma B

Más información

Planos

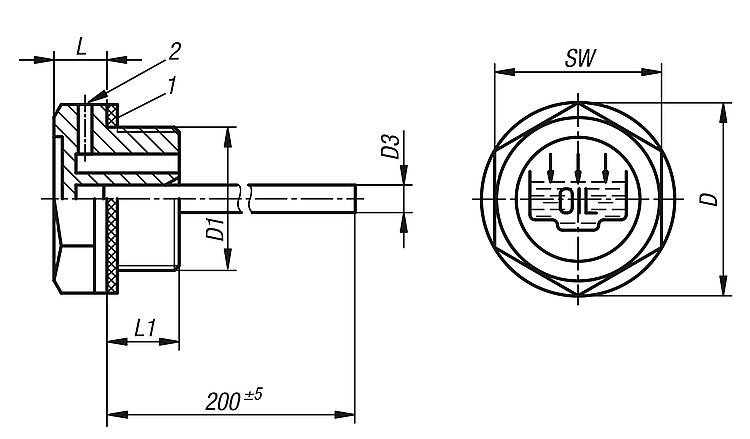

Tornillos tapón con varilla del nivel de aceite, forma B

Selección/filtro de artículos

Referencia	Forma	D	D1	D3	L	L1	SW	Precio
28029-219014	B	19	G1/4	4	7	9	17	40.88 MXN
28029-222038	B	22	G3/8	4	7,5	10	18	41.72 MXN
28029-228012	B	28	G1/2	4	7,5	11	24	45.36 MXN
28029-234034	B	34	G3/4	5	9	11	30	55.16 MXN
28029-242100	B	42	G1	5	10,5	12	36	71.40 MXN
28029-251114	B	51	G1 1/4	5	12	13,5	42	92.40 MXN
28029-2191415	B	19	M14X1,5	4	7	9	17	50.68 MXN
28029-2211615	B	21	M16X1,5	4	7,5	10	18	55.16 MXN
28029-2261815	B	26	M18X1,5	4	7,5	10	21	57.40 MXN
28029-2282015	B	28	M20X1,5	4	8	10	24	59.08 MXN
