        Ejes lineales con husillo de rosca de bola y guía de perfil

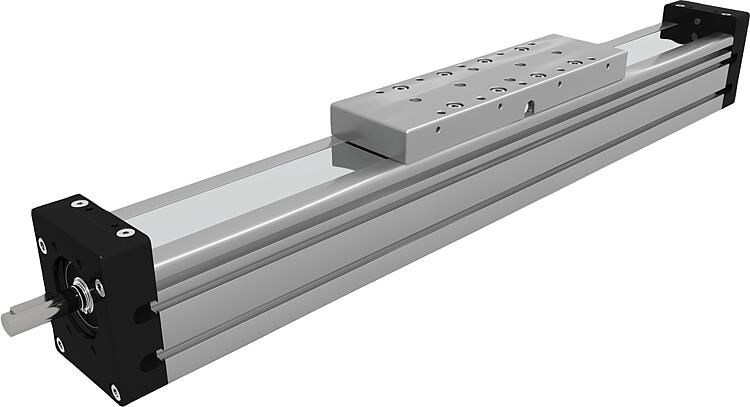

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base de aluminio perfil extruido.
Alojamiento del rodamiento y carro de aluminio.
Carriles guía de perfil y carro de guía de acero.
Husillos de rosca de bola de acero.
Tuercas de rosca de bola de acero.Versión:Cuerpo base y carro de colores naturales anodizados.
Alojamiento de rodamiento anodizado negro.
Vías y carriles guía de perfil endurecidos por inducción y pulidos.Indicación:Unidad lineal compacta y versátil con husillo de rosca de bola. El cuerpo base está compuesto de un perfil autoportante de aluminio con anodizado duro y guía de perfil integrada. Este sistema de rieles absorbe fuerzas máximas desde cualquier dirección, sufre poco desgaste y ofrece unas óptimas características de rodadura en el movimiento de grandes masas. Hace posible una elevadas prestaciones de rendimiento, como grandes velocidades y una elevada precisión de posicionamiento y de repetición. Se pueden combinar con facilidad para formar sistemas múltiples.

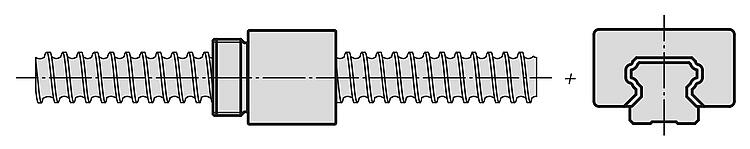

En las unidades lineales se utiliza un husillo de rosca de bola de precisión con la clase de tolerancia ISO 7 y un juego axial reducido de la tuerca de rosca de bola. Una cinta cobertora de acero resistente a la corrosión protege del polvo y el ensuciamiento todas las piezas que tiene el perfil.

Los lados exteriores del perfil de aluminio tienen unas ranuras para un montaje sencillo y seguro del perfil y para la fijación de accesorios, como p. ej. sensores.

En el costado y en la parte superior del carro hay perforaciones roscadas y orificios de centrado adicionales. En combinación con nuestros anillos de centrado 20240 pueden montarse en el carro de forma precisa otros elementos de conexión.

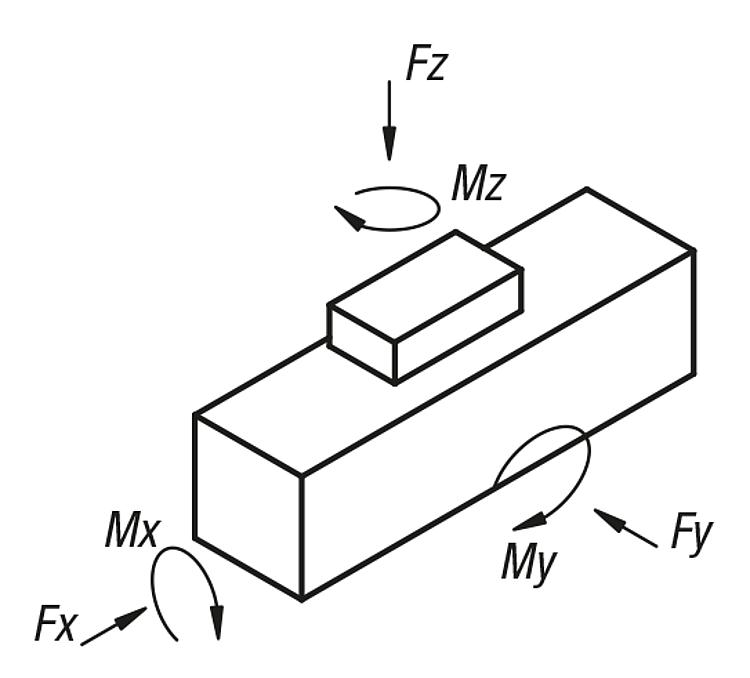

Para la lubricación posterior del husillo de rosca de bola y de la guía de carril, los dos costados del carro tienen perforaciones de lubricación (racores de lubricación de embudo DIN 3405D).Datos técnicos:Las indicaciones de carga se aplican a las cargas dinámicas.

Todos los momentos dinámicos y capacidades de carga indicados en la tabla son valores teóricos. No se ha tenido en cuenta ningún factor de seguridad. El factor de seguridad dependerá de la aplicación y de la seguridad necesaria. Se recomienda un factor de seguridad de fs = 5.Rango de temperatura:De 0°C a +60°C.A petición:Otras longitudes (longitud máx. y carrera máx., ver la tabla).
Clase de tolerancia de husillo de rosca de bola según ISO 5.
Apoyos de husillo (recomendados con husillos de gran longitud).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 20331 Ejes lineales con husillo de rosca de bola y guía de perfil

724 kB

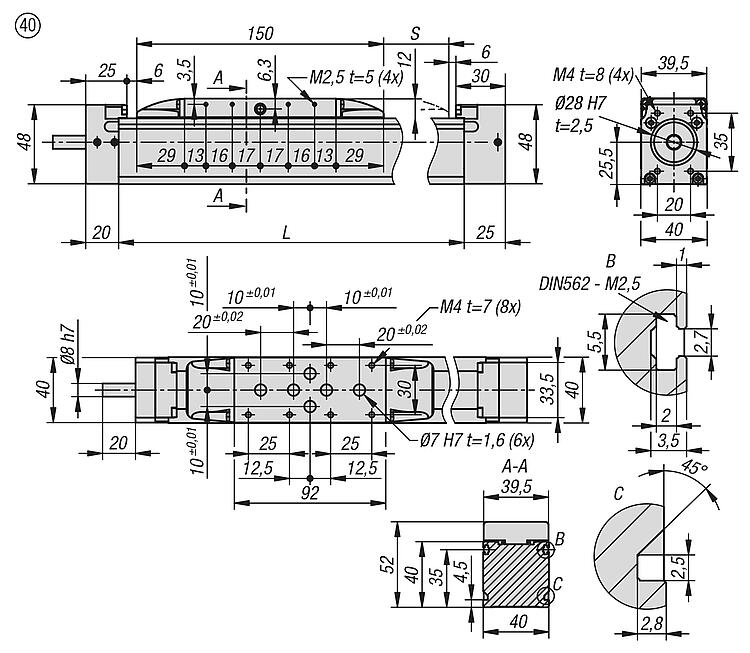

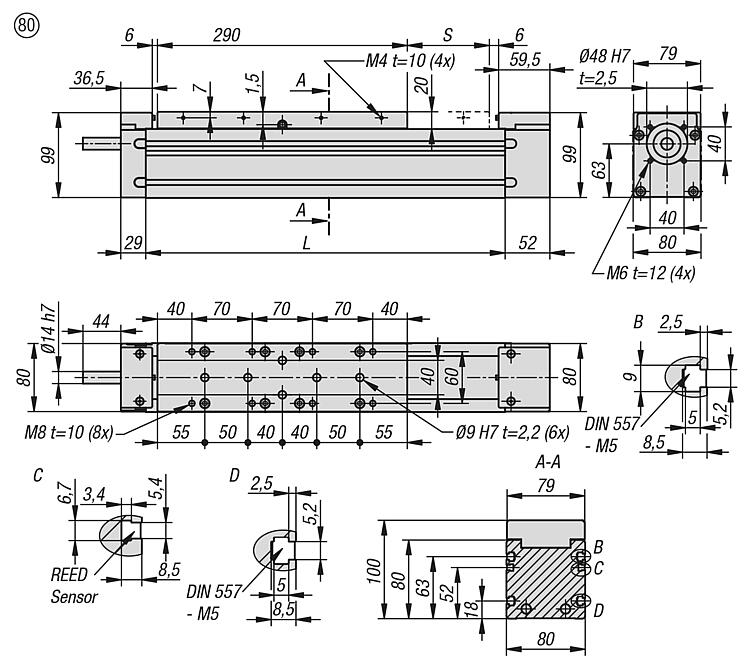

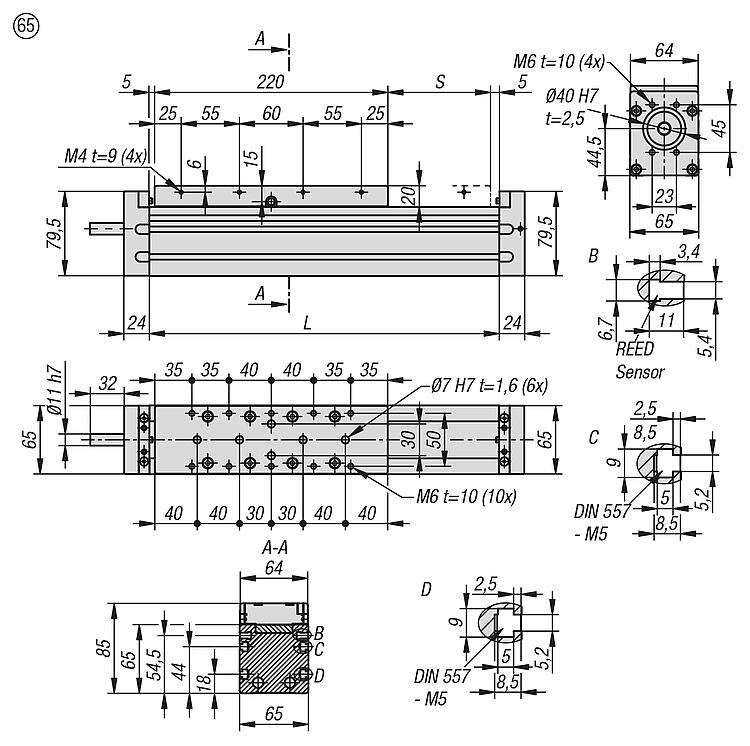

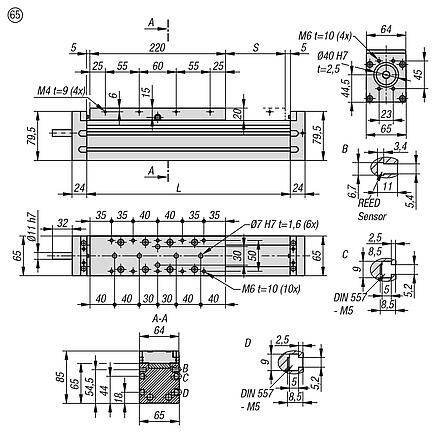

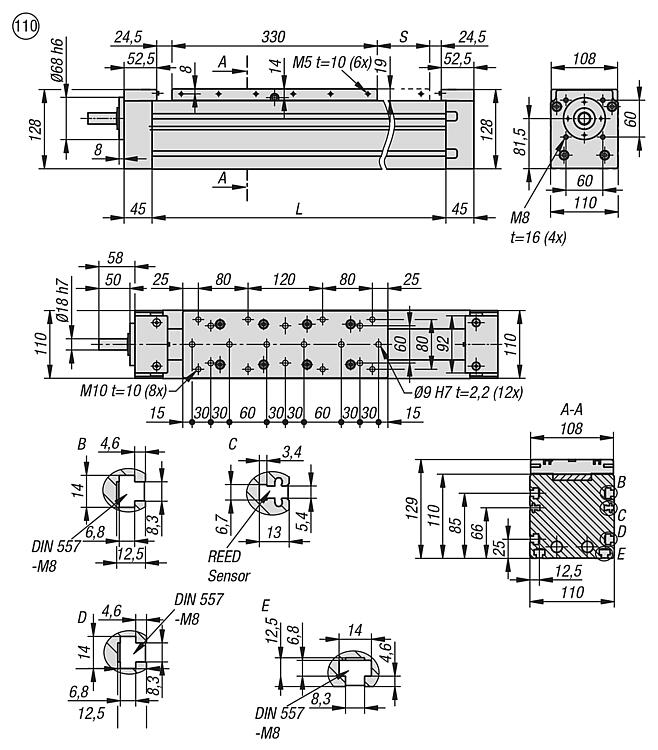

Planos

Selección/filtro de artículos

Referencia	Tamaño	L	L máx.	Iy cm⁴	máx. revoluciones r. p. m.	Máx. par de accionamiento M Nm	Fx N	Fy dinámica N	Fz dinámica N	Mx dinámica Nm	My dinámica Nm	Mz dinámica Nm	Iz cm⁴	Precio
20331-04012057000X100	40	272	2900	10	5800	3	3400	2300	3850	28	260	260	11	41,454.00 MXN
20331-04012107000X100	40	272	2900	10	5800	4,5	2540	2300	3850	28	260	260	11	44,809.24 MXN
20331-06516057000X100	65	330	2920	71,3	4200	7,7	8700	6540	10190	158	700	700	89,4	42,672.28 MXN
20331-06516107000X100	65	330	2920	71,3	4200	11,9	6730	6540	10190	158	700	700	89,4	42,672.28 MXN
20331-06516167000X100	65	330	2920	71,3	4200	11,9	4200	6540	10190	158	700	700	89,4	43,799.56 MXN
20331-08020057000X100	80	417	5480	144,1	3300	13	14800	8930	15070	370	1470	1470	192,3	54,348.28 MXN
20331-08020107000X100	80	417	5481	144,1	3300	24,5	13850	8930	15070	370	1470	1470	192,3	57,024.52 MXN
20331-08020207000X100	80	417	5482	144,1	3300	24,5	6930	8930	15070	370	1470	1470	192,3	55,549.48 MXN
20331-08020507000X100	80	417	5483	144,1	3000	24,5	2770	8930	15070	370	1470	1470	192,3	65,273.60 MXN
20331-11032057000X100	110	494	5850	562	2150	16,7	18850	10000	20260	630	2650	2650	669	81,282.04 MXN
20331-11032107000X100	110	494	5850	562	3000	52,3	29600	10000	20260	630	2650	2650	669	83,576.36 MXN
20331-11032207000X100	110	494	5850	562	3000	52,3	14800	10000	20260	630	2650	2650	669	86,034.20 MXN
20331-11032327000X100	110	494	5850	562	3000	52,3	9240	10000	20260	630	2650	2650	669	86,034.20 MXN

Referencia	Tamaño	Tiempo de funcionamiento	Par de giro al ralentí Nm	Repetibilidad	Velocidad máx. m/s	Aceleración máx. m/seg	Constante de avance mm/rev	Carrera S	S (carrera) mín.	S (carrera) máx.	Precio
20331-04012057000X100	40	100%	0,16	±0,02	0,49	20	5	100	30	2728	41,454.00 MXN
20331-04012107000X100	40	100%	0,18	±0,02	0,97	20	10	100	30	2728	44,809.24 MXN
20331-06516057000X100	65	100%	0,28	±0,02	0,35	20	5	100	40	2690	42,672.28 MXN
20331-06516107000X100	65	100%	0,30	±0,02	0,7	20	10	100	40	2690	42,672.28 MXN
20331-06516167000X100	65	100%	0,40	±0,02	1,12	20	16	100	40	2690	43,799.56 MXN
20331-08020057000X100	80	100%	0,46	±0,02	0,28	20	5	100	55	5163	54,348.28 MXN
20331-08020107000X100	80	100%	0,5	±0,02	0,55	20	10	100	55	5163	57,024.52 MXN
20331-08020207000X100	80	100%	0,6	±0,02	1,1	20	20	100	55	5163	55,549.48 MXN
20331-08020507000X100	80	100%	1,4	±0,02	2,5	20	50	100	55	5163	65,273.60 MXN
20331-11032057000X100	110	100%	1,2	±0,02	0,18	20	5	100	65	5456	81,282.04 MXN
20331-11032107000X100	110	100%	1,4	±0,02	0,5	20	10	100	65	5456	83,576.36 MXN
20331-11032207000X100	110	100%	1,5	±0,02	1	20	20	100	65	5456	86,034.20 MXN
20331-11032327000X100	110	100%	1,6	±0,02	1,6	20	32	100	70	5456	86,034.20 MXN

Referencia	Tamaño	Husillo de rosca de bolas DxP	Capacidad de carga dinámica C (N)	Capacidad de carga dinámica husillo CS (N)	Momento de inercia de masa 10-⁵ kg m²	Masa desplazada (kg)	Precio
20331-04012057000X100	40	12x5	4620	5000	0,63	0,94	41,454.00 MXN
20331-04012107000X100	40	12x10	4620	3800	0,81	1	44,809.24 MXN
20331-06516057000X100	65	16x5	19800	13150	2,21	3	42,672.28 MXN
20331-06516107000X100	65	16X10	19800	11550	2,8	3	42,672.28 MXN
20331-06516167000X100	65	16X16	19800	8170	3,99	3	43,799.56 MXN
20331-08020057000X100	80	20X5	34200	14800	7,06	6	54,348.28 MXN
20331-08020107000X100	80	20X10	34200	15900	8,23	6	57,024.52 MXN
20331-08020207000X100	80	20X20	34200	16250	12,81	6	55,549.48 MXN
20331-08020507000X100	80	20X50	34200	13000	44,67	6	65,273.60 MXN
20331-11032057000X100	110	32X5	49600	18850	41,81	9,8	81,282.04 MXN
20331-11032107000X100	110	32X10	49600	37000	43,64	9,8	83,576.36 MXN
20331-11032207000X100	110	32X20	49600	22950	51,16	9,8	86,034.20 MXN
20331-11032327000X100	110	32X32	49600	15500	66,61	9,8	86,034.20 MXN
