        Tensores de cadena de tamaño 0 con perfil semicircular

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa: material sintético termoplástico.
Eslabones de cadena de polietileno de peso molecular ultra alto PE-UHMW.
Tornillos y resorte de acero inoxidable.Indicación:Tensores de cadena listos para la instalación para una marcha silenciosa y de bajo desgaste de las cadenas de rodillos según ISO 606. La robusta carcasa de plástico ofrece una elevada protección de la corrosión.

Disponible en dos versiones de fuerza de sujeción:
Versión con una fuerza de sujeción ligera: 58 - 32 N.
Versión con una fuerza de sujeción reforzada: 132 - 60 N.

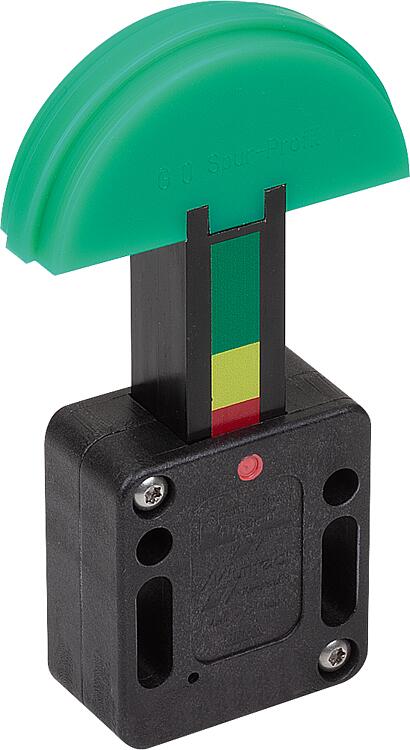

Fácil control del desgaste gracias a una indicación de desgaste de tres colores
verde: ok
amarillo: aún ok
rojo: recorrido del muelle insuficiente (la fuerza del muelle no llega a 32 o 60N). El tensor de cadena debe reajustarse. Es necesario cambiar la cadena cuando el ancho de banda de todas las posibilidades de reajuste ya no garantice un ajuste suficiente.Rango de temperatura:-20 °C a +60 °C (brevemente hasta +80 °C).Montaje:La instalación óptima es directamente detrás de la rueda de accionamiento, para mantener lo más corta posible la longitud del ramal arrastrado. Para reducir al mínimo el desgaste, conviene apoyar varios eslabones de la cadena.
El tensor de cadena de tamaño 0 se suministra en estado suelto. Antes de la instalación, el núcleo de sujeción se comprime para meterlo en la carcasa y se asegura con el pasador de seguridad que viene incluido.Accesorios:Ángulos de fijación 22281-90.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22281-56 Tensores de cadena de tamaño 0 con perfil semicircular

293 kB

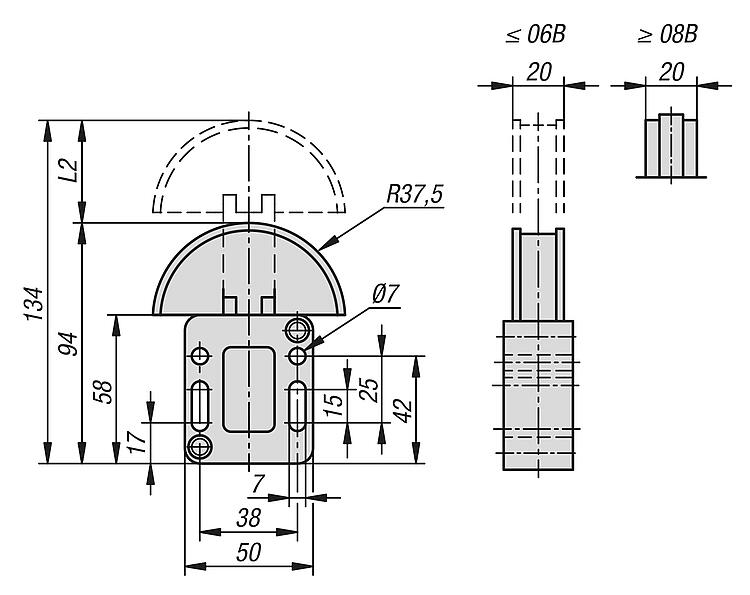

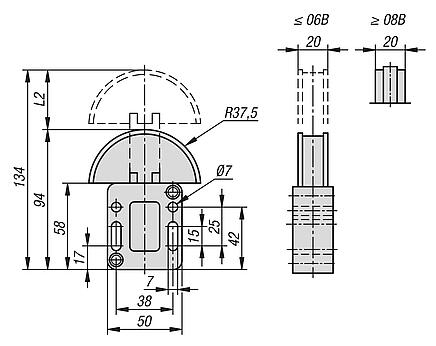

Planos

Selección/filtro de artículos

Referencia	Versión 1	N.º ISO	Fuerza de sujeción N	Recorrido de sujeción L2	División pulgadas	Ángulo de fijación a juego	Precio
22281-56-0611	fuerza del muelle ligera	06 B-1	58-32	40	3/8X7/32	22281-90-20000	1,176.28 MXN
22281-56-0811	fuerza del muelle ligera	08 B-1 / 10 B-1	58-32	40	1/2X5/16 / 5/8X3/8	22281-90-20000	1,176.28 MXN
22281-56-1211	fuerza del muelle ligera	12 B-1	58-32	40	3/4X7/16	22281-90-20000	1,301.16 MXN
22281-56-0621	fuerza del muelle ligera	06 B-2	58-32	40	3/8X7/32	22281-90-20000	1,231.44 MXN
22281-56-0821	fuerza del muelle ligera	08 B-2	58-32	40	1/2X5/16	22281-90-20000	1,235.08 MXN
22281-56-1021	fuerza del muelle ligera	10 B-2	58-32	40	5/8X3/8	22281-90-20000	1,317.68 MXN
22281-56-0612	fuerza del muelle reforzada	06 B-1	132-60	40	3/8X7/32	22281-90-20000	1,176.28 MXN
22281-56-0812	fuerza del muelle reforzada	08 B-1 / 10 B-1	132-60	40	1/2X5/16 / 5/8X3/8	22281-90-20000	1,176.28 MXN
22281-56-1212	fuerza del muelle reforzada	12 B-1	132-60	40	3/4X7/16	22281-90-20000	1,301.16 MXN
22281-56-0622	fuerza del muelle reforzada	06 B-2	132-60	40	3/8X7/32	22281-90-20000	1,235.08 MXN
22281-56-0822	fuerza del muelle reforzada	08 B-2	132-60	40	1/2X5/16	22281-90-20000	1,235.08 MXN
22281-56-1022	fuerza del muelle reforzada	10 B-2	132-60	40	5/8X3/8	22281-90-20000	1,235.08 MXN
