        Árboles dentados perfil T

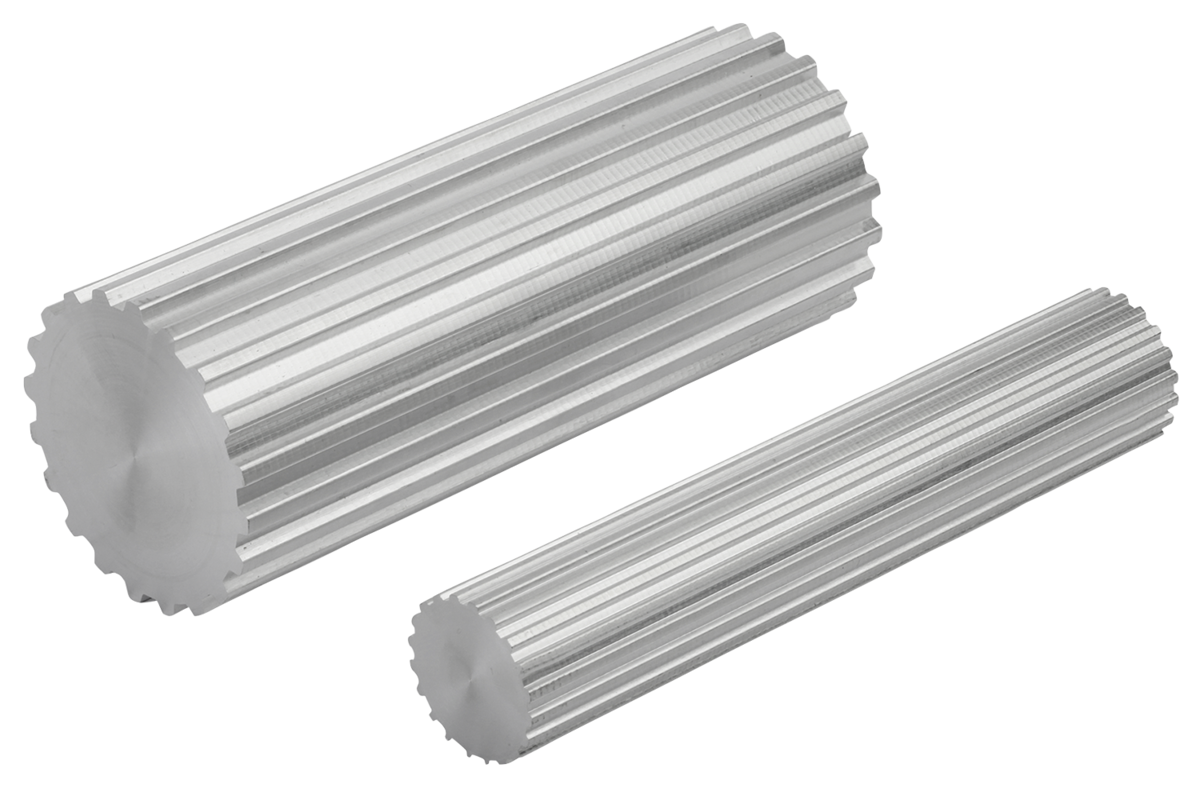

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Aluminio.Versión:Acabado natural.Indicación:Perfil en T estándar según ISO 17396, con división métrica (dentado trapezoidal). Para fabricar poleas dentadas propias.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 22007 Árboles dentadosperfil T

153 kB

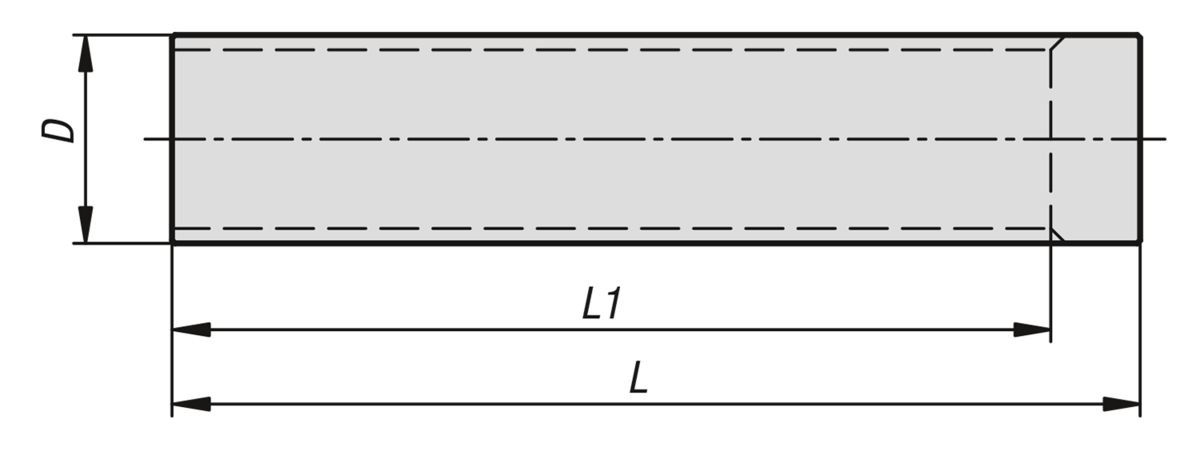

Planos (vista completa)

Árboles dentados, perfil T2,5

Más información

Planos

Selección/filtro de artículos

Referencia	Perfil	Número de dientes	D	L	L1	Precio
22007-25010	T2,5	10	7,42	75	50	319.66 MXN
22007-25012	T2,5	12	9	75	50	324.48 MXN
22007-25013	T2,5	13	9,8	75	50	339.53 MXN
22007-25014	T2,5	14	10,6	75	50	351.88 MXN
22007-25015	T2,5	15	11,4	75	75	369.33 MXN
22007-25016	T2,5	16	12,2	75	75	384.08 MXN
22007-25017	T2,5	17	13	75	75	384.08 MXN
22007-25018	T2,5	18	13,8	75	75	411.47 MXN
22007-25019	T2,5	19	14,6	120	120	446.08 MXN
22007-25020	T2,5	20	15,4	120	120	502.07 MXN
22007-25021	T2,5	21	16,2	120	120	567.69 MXN
22007-25022	T2,5	22	17	140	140	594.78 MXN
22007-25024	T2,5	24	18,55	140	140	614.35 MXN
22007-25026	T2,5	26	20,15	140	140	619.46 MXN
22007-25027	T2,5	27	20,95	140	140	626.99 MXN
22007-25028	T2,5	28	21,75	140	140	654.37 MXN
22007-25029	T2,5	29	22,55	140	140	693.81 MXN
22007-25030	T2,5	30	23,35	140	140	760.33 MXN
22007-25032	T2,5	32	24,95	140	140	819.03 MXN
22007-25034	T2,5	34	26,55	140	140	878.92 MXN
22007-25035	T2,5	35	27,35	140	140	896.98 MXN
22007-25036	T2,5	36	28,1	140	140	932.50 MXN
22007-25038	T2,5	38	29,7	140	140	968.93 MXN
22007-25040	T2,5	40	31,3	140	140	994.81 MXN
22007-25042	T2,5	42	32,9	140	140	1,038.76 MXN
22007-25044	T2,5	44	34,5	140	140	1,154.03 MXN
22007-25045	T2,5	45	35,3	140	140	1,232.60 MXN
22007-25048	T2,5	48	37,7	140	140	1,333.14 MXN
22007-25050	T2,5	50	39,29	160	160	1,553.16 MXN
22007-25060	T2,5	60	47,25	160	160	1,855.67 MXN
22007-25065	T2,5	65	51,2	160	160	1,948.38 MXN
22007-25070	T2,5	70	55,2	160	160	2,252.99 MXN
22007-25072	T2,5	72	56,8	160	160	2,378.21 MXN
22007-25090	T2,5	90	71,12	160	160	2,649.11 MXN
22007-25100	T2,5	100	79,08	160	160	2,981.10 MXN

Árboles dentados, perfil T5

Más información

Planos

Selección/filtro de artículos

Referencia	Perfil	Número de dientes	D	L mín.	L1 mín.	Precio
22007-05010	T5	10	15,05	140	125	494.24 MXN
22007-05012	T5	12	18,25	140	125	556.85 MXN
22007-05013	T5	13	19,85	140	125	592.97 MXN
22007-05014	T5	14	21,45	140	132	596.58 MXN
22007-05015	T5	15	23,05	140	132	633.30 MXN
22007-05016	T5	16	24,6	140	140	673.64 MXN
22007-05017	T5	17	26,2	140	140	699.83 MXN
22007-05018	T5	18	27,8	140	140	717.58 MXN
22007-05019	T5	19	29,4	140	140	726.32 MXN
22007-05020	T5	20	31	160	160	808.19 MXN
22007-05021	T5	21	32,7	160	160	836.49 MXN
22007-05022	T5	22	34,15	160	160	908.12 MXN
22007-05023	T5	23	35,85	160	160	961.39 MXN
22007-05024	T5	24	37,4	160	160	971.33 MXN
22007-05025	T5	25	38,95	160	160	1,026.72 MXN
22007-05026	T5	26	40,6	160	160	1,111.00 MXN
22007-05027	T5	27	42,2	160	160	1,122.44 MXN
22007-05028	T5	28	43,75	160	160	1,212.43 MXN
22007-05030	T5	30	46,95	160	160	1,286.47 MXN
22007-05032	T5	32	50,1	160	160	1,459.25 MXN
22007-05034	T5	34	53,25	160	160	1,574.54 MXN
22007-05035	T5	35	54,85	160	160	1,587.78 MXN
22007-05036	T5	36	56,45	160	160	1,666.64 MXN
22007-05037	T5	37	58,06	160	160	1,744.30 MXN
22007-05038	T5	38	59,65	160	160	1,757.55 MXN
22007-05040	T5	40	62,85	160	160	2,001.96 MXN
22007-05042	T5	42	66	160	160	2,104.30 MXN
22007-05044	T5	44	69,2	160	160	2,336.07 MXN
22007-05045	T5	45	70,8	160	160	2,348.40 MXN
22007-05046	T5	46	72,4	160	160	2,360.44 MXN
22007-05048	T5	48	75,55	160	160	2,605.46 MXN
22007-05050	T5	50	78,75	160	160	2,872.45 MXN
22007-05060	T5	60	94,65	160	160	3,230.33 MXN
22007-05072	T5	72	113,75	160	160	4,189.32 MXN
22007-05080	T5	80	126,48	160	160	4,559.25 MXN
22007-05090	T5	90	142,4	160	160	5,913.75 MXN
22007-05100	T5	100	158,31	160	160	7,426.87 MXN

Árboles dentados, perfil T10

Más información

Planos

Selección/filtro de artículos

Referencia	Perfil	Número de dientes	D	L mín.	L1 mín.	Precio
22007-10010	T10	10	29,98	140	140	731.43 MXN
22007-10011	T10	11	33,16	140	140	783.20 MXN
22007-10012	T10	12	36,35	140	140	882.24 MXN
22007-10013	T10	13	39,5	140	140	939.43 MXN
22007-10014	T10	14	42,7	160	160	1,026.72 MXN
22007-10015	T10	15	45,9	160	160	1,176.01 MXN
22007-10016	T10	16	49,1	160	160	1,247.34 MXN
22007-10017	T10	17	52,25	160	160	1,352.69 MXN
22007-10018	T10	18	55,45	160	160	1,463.46 MXN
22007-10019	T10	19	58,65	160	160	1,535.10 MXN
22007-10020	T10	20	61,8	160	160	1,652.49 MXN
22007-10021	T10	21	65	160	160	1,682.90 MXN
22007-10022	T10	22	68,2	160	160	1,846.04 MXN
22007-10023	T10	23	71,35	160	160	1,859.28 MXN
22007-10024	T10	24	74,55	160	160	2,063.96 MXN
22007-10026	T10	26	80,9	160	160	2,300.24 MXN
22007-10028	T10	28	87,25	160	160	2,544.36 MXN
22007-10030	T10	30	93,65	160	160	3,040.70 MXN
22007-10032	T10	32	100	160	160	3,327.25 MXN
22007-10036	T10	36	112,75	160	160	4,220.93 MXN
22007-10040	T10	40	125,45	160	160	4,912.92 MXN
22007-10045	T10	45	141,4	160	160	5,660.61 MXN
22007-10048	T10	48	150,95	160	160	6,740.90 MXN
22007-10060	T10	60	189,1	160	160	9,830.66 MXN
22007-10072	T10	72	227,29	160	160	13,983.26 MXN
