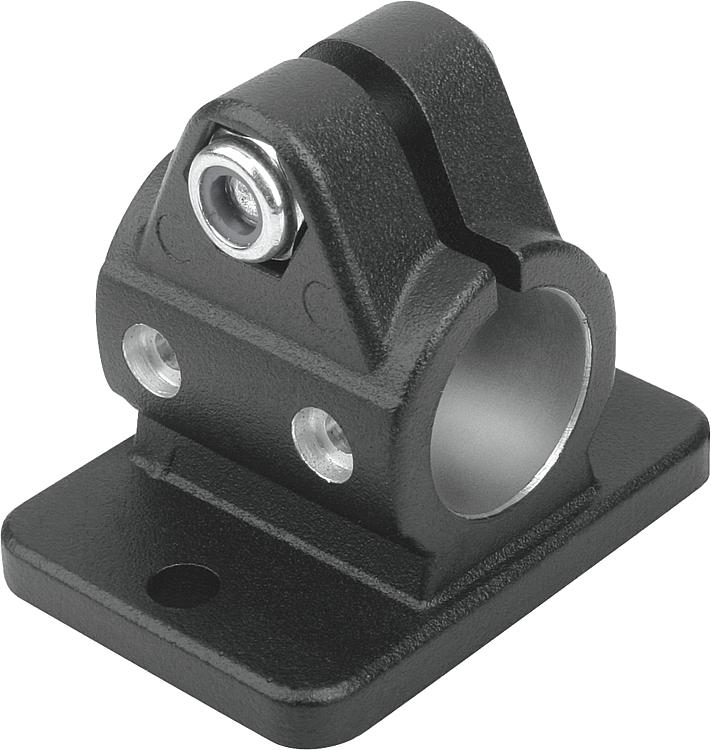

        Conectores para tubo brida, aluminio, para unidad lineal

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Fundición de aluminio.
Tornillo de cabeza cilíndrica DIN 7984 y tuerca hexagonal DIN 985, acero.Versión:Con recubrimiento de polvo negro.
Tornillo de cabeza cilíndrica y tuerca hexagonal, cincado.Indicación:* Agujero alargado.A petición:Palanca de sujeción para fijación.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 29130 Conectores para tubo brida, aluminio, para unidad lineal

425 kB

Indicación técnica para el sistema de tubos de la unidad lineal

117 kB

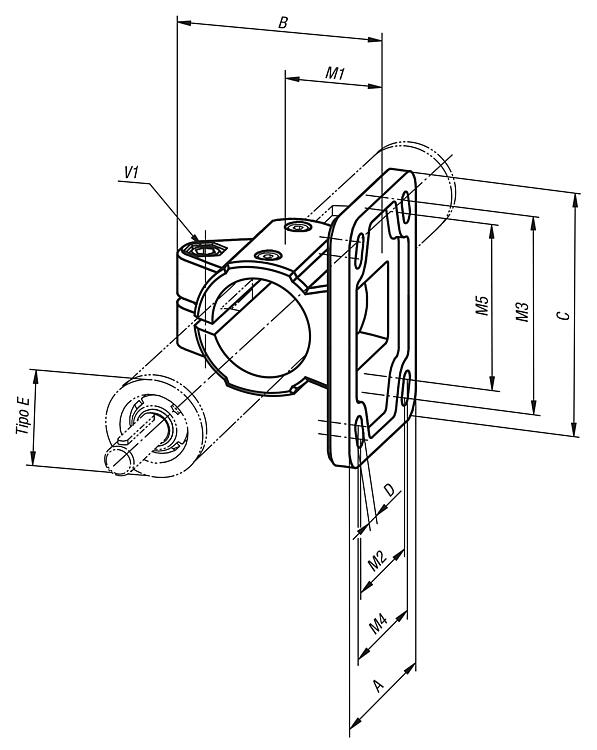

Planos

Selección/filtro de artículos

Referencia	Tipo E	A	B	C	D	M1	M2	M3	M4	M5	V1	Precio
29130-18	18	37	42,5	50	5,5 (2x)	18	-	40	-	-	M6x16	500.64 MXN
29130-30	30	55	63	78	6,5* (2x)	30	-	60	-	53	M8x25	572.04 MXN
29130-40	40	80	87	105	8,5* (4x)	42	52	82	60	80	M10x30	953.40 MXN
29130-50	50	92	100	130	10,5* (4x)	50	60	100	62	98	M10x35	977.76 MXN
