10265_CEscuadra de fijación, forma C, con módulo de sujeción excéntrico |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

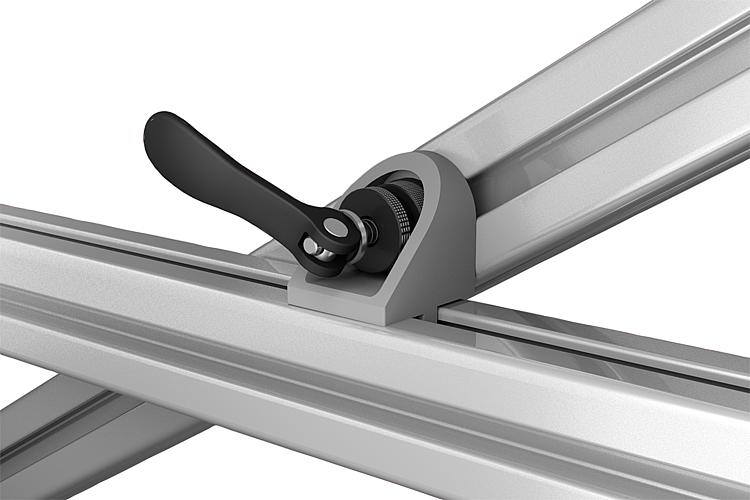

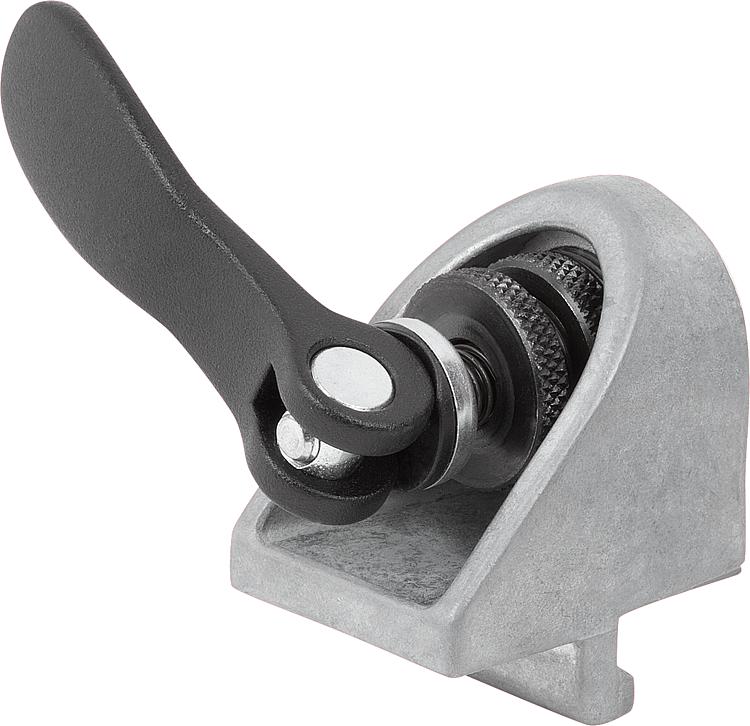

DescripciónMaterial:Escuadra de fijación de fundición inyectada de cinc. Palanca excéntrica de fundición de aluminio. Cuerpo base de acero. Versión:Palanca excéntrica con recubrimiento de polvo negro. Pieza de acero bruñido. Tuerca corredera en ranura cincada.Indicación:Las escuadras de fijación son aptas para unir dos perfiles de la misma serie constructiva, que hacen contacto con sus superficies laterales y se cruzan en un ángulo discrecional.
Al soltar el tornillo, ambas fijaciones quedan liberadas, lo cual permite un giro libre y un desplazamiento longitudinal de los perfiles. Las escuadras de fijación se utilizan por lo general en pares o en combinación con una escuadra articulada.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia | Tipo | Ancho de ranura | Forma | Versión 1 | A | A1 | A2 | A3 | B | D | H | H1 | H2 | L | L1 | T | Fuerza de sujeción F (kN) | Fuerza manual FH N | CAD | Acc. | Precio | Pedir |
---|
10265-0615 | I | 6 | C | con módulo de sujeción excéntrico | 15 | 6,3 | 3 | 5,7 | 24 | 15 | 27 | 34 | 6 | 27 | 36,2 | 5 | 2 | 90 | | | 1,192.80 MXN | | 10265-0820 | I | 8 | C | con módulo de sujeción excéntrico | 20 | 9 | 4 | 7,5 | 32 | 20 | 36 | 44 | 8 | 36 | 52,3 | 6 | 3 | 100 | | | 1,367.52 MXN | |
