        Juntas articuladas de fricción de ajuste fácil 45/45 tipo B

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa: fundición inyectada de aluminio.
Insertos y árbol de fricción: acero.
Anillo protector y capezuras: plástico.
Placas de fijación de ranura: fundición inyectada de aluminio.
Tornillos, arandelas y tuercas correderas en ranura: acero.Versión:Carcasa: color aluminio lacado.
Insertos y árbol de fricción: acabado natural.
Anillo protector y caperuzas protectoras: similar a RAL 7042.
Placas de fijación de ranura: color aluminio lacado.
Tornillos, arandelas y tuercas correderas en ranura: cincadas.Indicación:Juntas articuladas de fricción para construir brazos giratorios individuales con perfiles de aluminio. Las juntas articuladas de fricción se distinguen por un par de fricción de ajuste fijo que está disponible en 6 niveles escalonados de 0,5 a 15 Nm. Se pueden girar 360°. Dimensión modular de 40 mm.

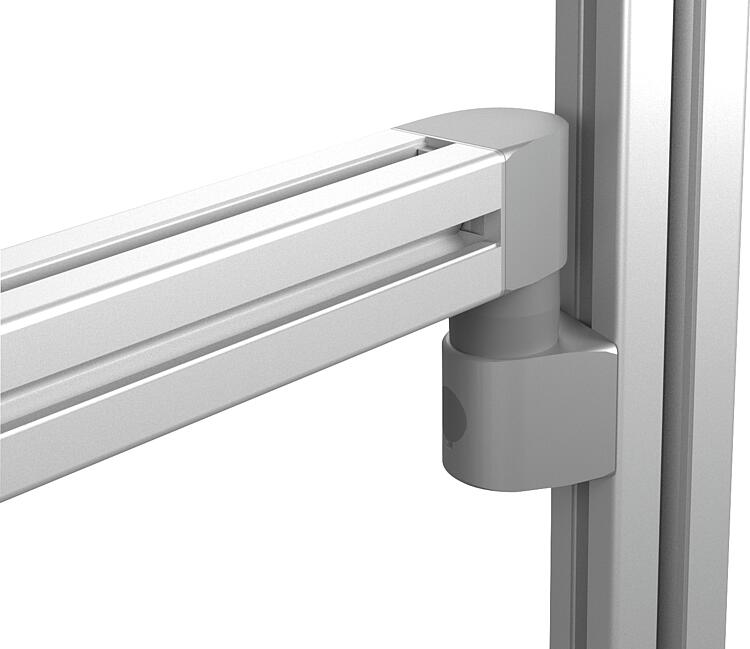

La junta articulada de fricción se puede colocar en el perfil longitudinal, transversal o frontalmente. En caso de montaje frontal, la perforación de núcleo tiene que tener una rosca M8 (de 15 mm de profundidad por lo menos). En caso de montaje en superficies planas y niveladas, las placas de fijación de ranura que vienen incluidas no hacen falta.

La carga de momento máxima M es de 45 Nm.

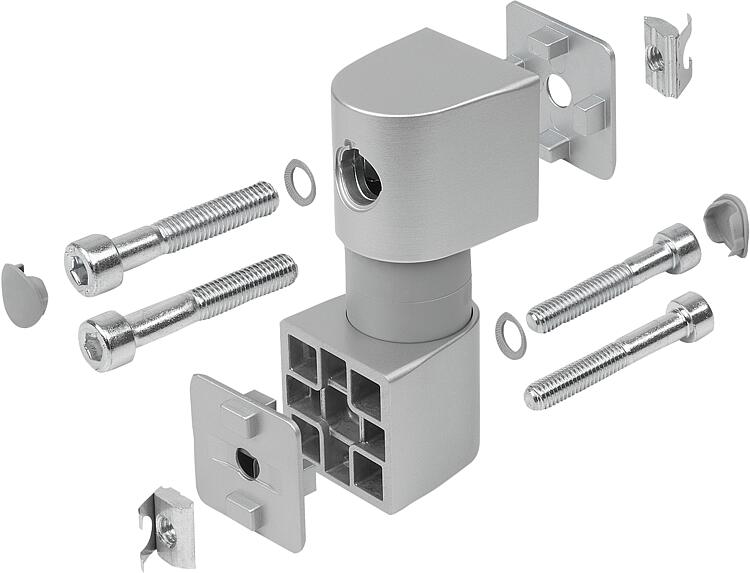

Casquillo de corte para reducir la perforación de núcleo de Ø10,2 mm a un tamaño de rosca de M8, ver 10228-01.Volumen de suministro1 junta articulada de fricción
2 caperuzas protectoras
2 tornillos DIN EN ISO 4762 (DIN 912) - M8x45 (para tuerca corredera en ranura)
2 tornillos DIN EN ISO 4762 (DIN 912) - M8x50 (para perforación de núcleo)
2 arandelas 8-FSt
2 placas de fijación de ranura
2 tuercas correderas en ranura con ranura 10 - M8Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

10271-26_Datasheet_32502_Juntas_articuladas_de_fricci_n_de_ajuste_f_cil_45_45_tipo_B--es

223 kB

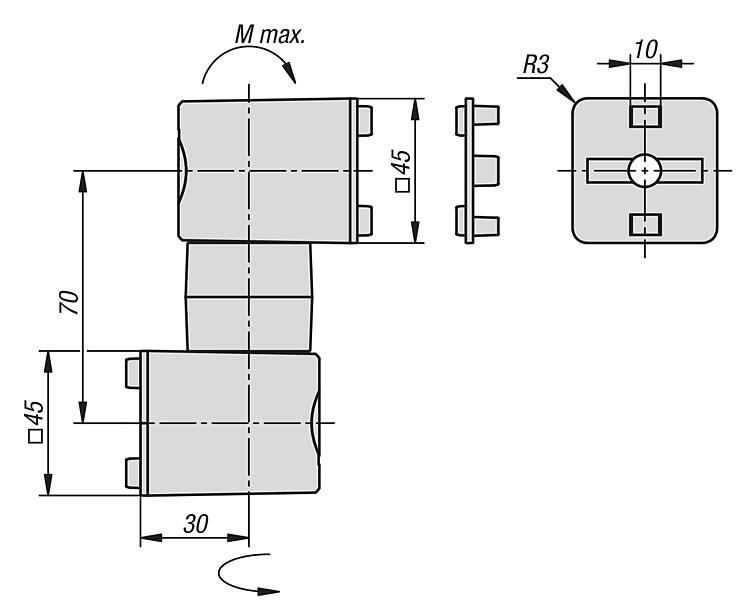

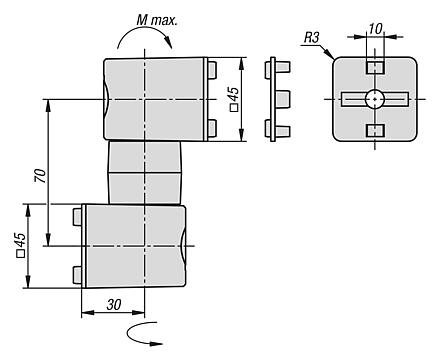

Planos

Selección/filtro de artículos

Referencia	Tipo	Ancho de ranura	Momento de torsión Nm	M Nm	Precio
10271-26-005	B	10	0,5	45	3,021.20 MXN
10271-26-030	B	10	3	45	3,021.20 MXN
10271-26-060	B	10	6	45	3,021.20 MXN
10271-26-090	B	10	9	45	3,021.20 MXN
10271-26-120	B	10	12	45	3,021.20 MXN
10271-26-150	B	10	15	45	3,021.20 MXN
