Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

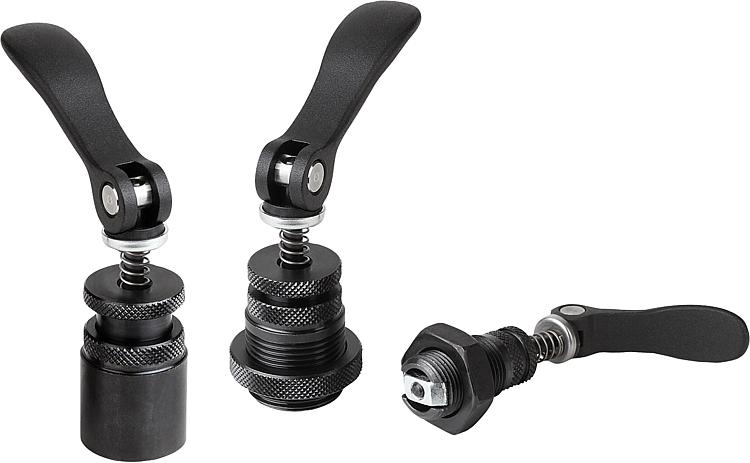

DescripciónMaterial:Cuerpo base de acero. Palanca excéntrica de fundición de aluminio.Versión:Cuerpo base bruñido. Tuerca de martillo cincado. Palanca excéntrica con recubrimiento de polvo negro.
Indicación:El módulo de sujeción se instala por arriba en la ranura en T y se fija con la palanca excéntrica de forma segura y sin necesidad de herramientas adicionales.Ventajas:Los módulos de sujeción excéntricos se pueden instalar en sistemas de perfil de aluminio convencionales o en mesas con ranuras en T para fijar, bloquear o sujetar componentes y piezas de trabajo. Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 10500 Módulos de sujeción excéntricos 928 kB
 10500 Instrucciones de instalación para módulos de sujeción excéntricos 497 kB

Planos (vista completa)

Módulos de sujeción excéntricos
Módulos de sujeción excéntricos
Módulos de sujeción excéntricos

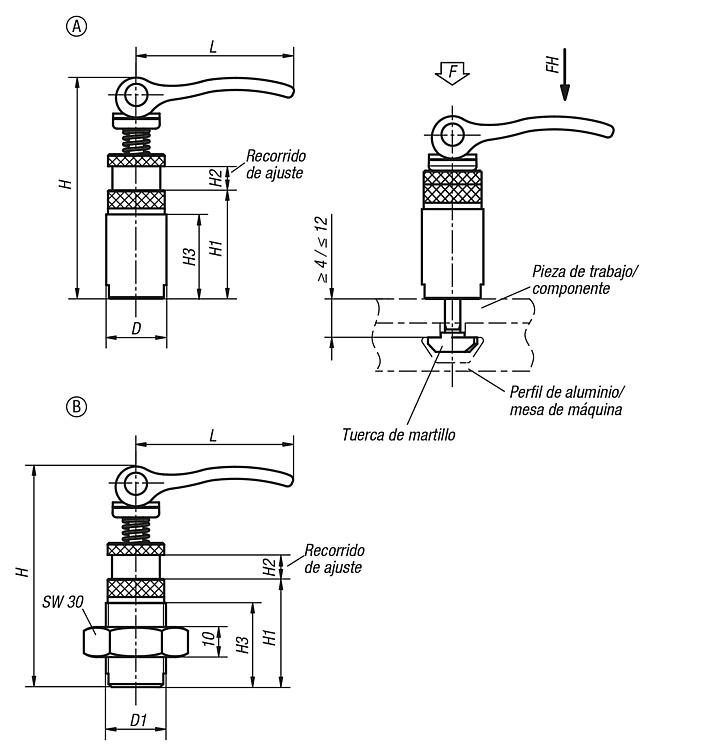

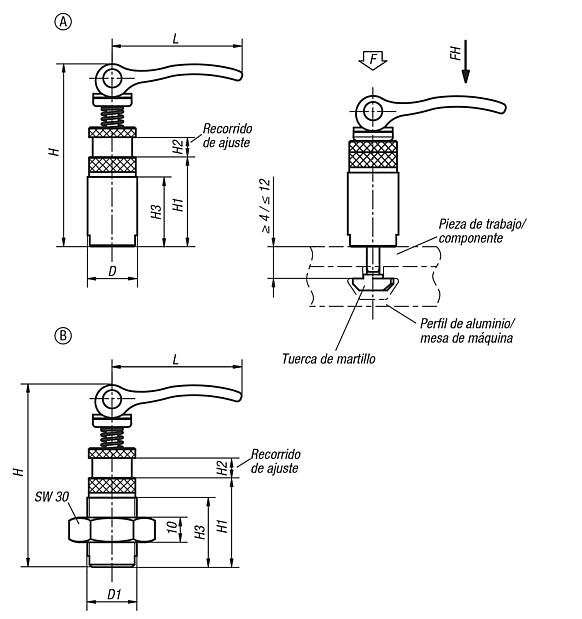

Excéntrico, módulo de sujeción, forma A

Más información

Planos

Excéntrico, módulo de sujeción, forma A

Selección/filtro de artículos

ReferenciaFormaDHH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
10500-00200808A2073,53682852,382,5100 1,105.44 MXN

Excéntrico, módulo de sujeción, forma B

Más información

Planos

Excéntrico, módulo de sujeción, forma B

Selección/filtro de artículos

ReferenciaFormaD1HH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
10500-10200808BM20x1,573,53682852,382,5100 1,128.12 MXN

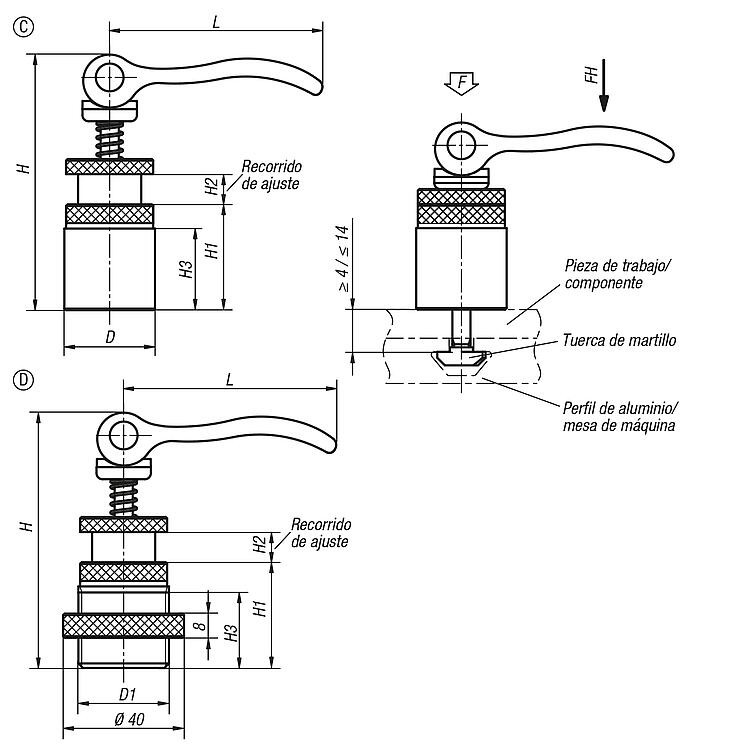

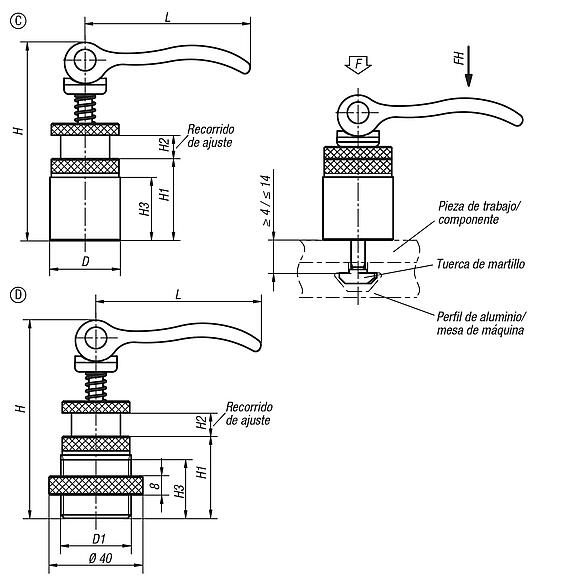

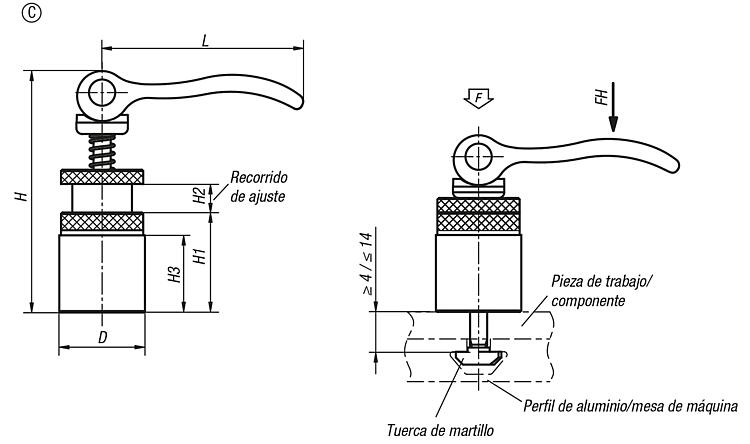

Excéntrico, módulo de sujeción, forma C

Más información

Planos

Excéntrico, módulo de sujeción, forma C

Selección/filtro de artículos

ReferenciaFormaDHH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
10500-21150606C153410673561,590 701.68 MXN
10500-21201008C2044138105282,5100 784.56 MXN
10500-21301008C3084,635102570,484120 1,105.44 MXN

Excéntrico, módulo de sujeción, forma D

Más información

Planos

Excéntrico, módulo de sujeción, forma D

Selección/filtro de artículos

ReferenciaFormaDD1D2HH1H2H3LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
10500-31301008D-M30x24084,635102570,484120 1,331.12 MXN

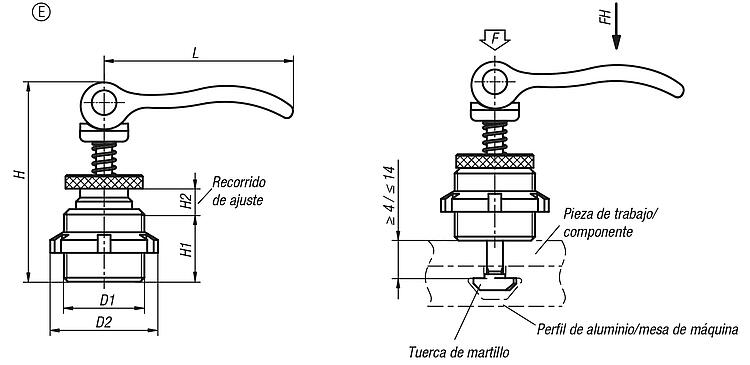

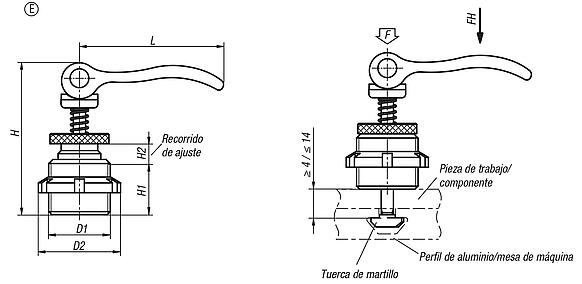

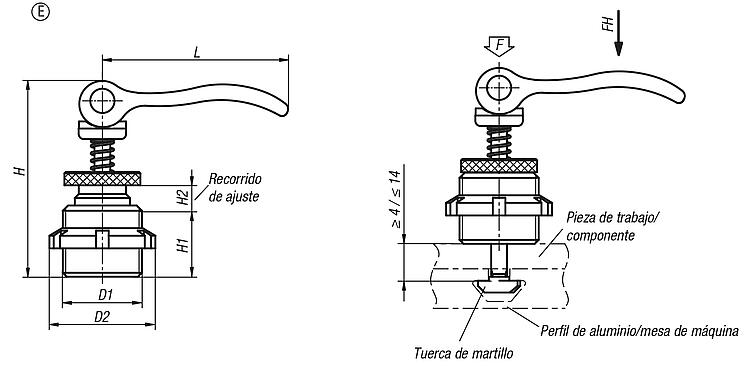

Excéntrico, módulo de sujeción, forma E

Más información

Planos

Excéntrico, módulo de sujeción, forma E

Selección/filtro de artículos

ReferenciaFormaD1D2HH1H2LAdecuado para
ancho de ranura
Fuerza de
sujeción
F (kN)
Fuerza
manual
FH N
CADAcc.PrecioPedir
10500-41150706EM15X125391473561,590 825.72 MXN
10500-41200908EM20X132501895282,5100 950.04 MXN
