Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

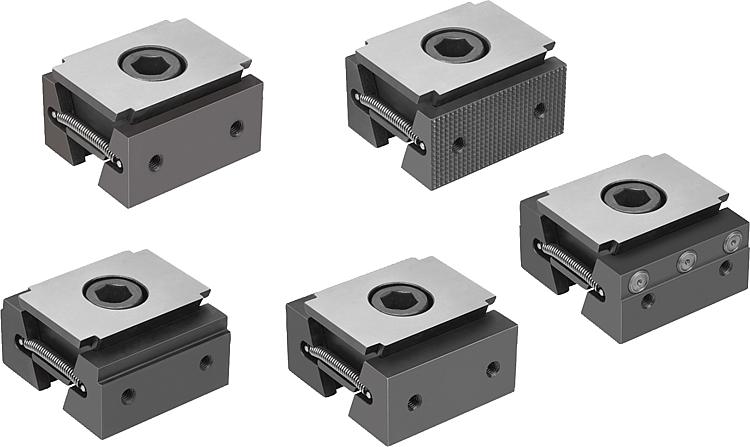

DescripciónDescripción del producto:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento.
Las superficies de sujeción en cuña permiten alcanzar grandes fuerzas de sujeción.
De forma opcional, las mordazas de sujeción se pueden aplicar junto con el carril de sujeción, en perforaciones roscadas o en una ranura en T para la sujeción.
Al girar el tornillo tensor, los dos segmentos de sujeción se mueven hacia fuera y empujan la pieza de trabajo contra la mordaza de tope del dispositivo de mecanizado.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.
Recorrido de desplazamiento: M12 = ±1,0 mm.
Material:Cuña doble y segmentos de sujeción de acero para temple y revenido.Versión:Cuña doble y segmentos de sujeción endurecidos y bruñidos.Indicación:Con las dos perforaciones atornilladas en las superficies de sujeción se pueden montar apoyos adiciones para una profundidad de sujeción óptima de la pieza de trabajo.Volumen de suministroMordazas de sujeción.
Tornillo de fijación.

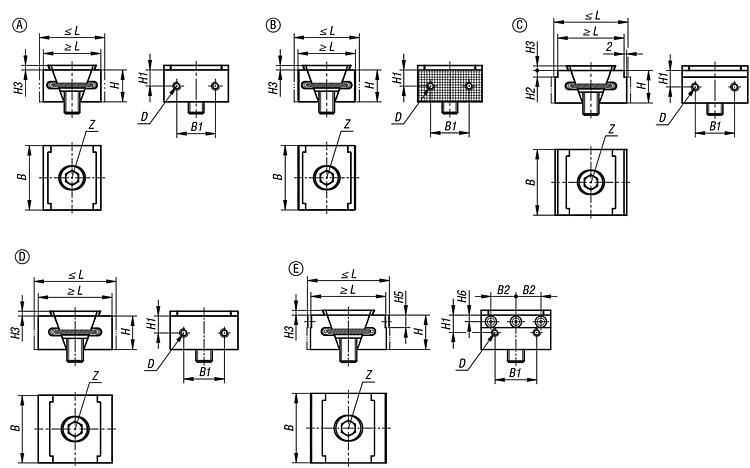

Indicación sobre el dibujo:
Forma A: superficies de sujeción lisas
Forma B: superficies de sujeción acanaladas
Forma C: con escalón
Forma D: con sobremedida para mecanizado
Forma E: con pernos de sujeción
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 41501 Mordazas de sujeción 185 kB

Planos (vista completa)

Mordazas de sujeción

Mordazas de sujeción, forma A, superficies de sujeción lisas

Más información

Planos

Mordazas de sujeción, forma A, superficies de sujeción lisas

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H3D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0500112A44,550,550253012,53,5M5M12x253085 3,822.00 MXN

Mordazas de sujeción, forma B, para superficies de sujeción acanaladas

Más información

Planos

Mordazas de sujeción, forma B, para superficies de sujeción acanaladas

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H3D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0500212B44,550,550253012,53,5M5M12x253085 4,851.00 MXN

Mordazas de sujeción, forma C, con escalón

Más información

Planos

Mordazas de sujeción, forma C, con escalón

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H2H3D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0502312C50,556,550253012,523,5M5M12x253085 4,998.00 MXN
41501-0505312C50,556,550253012,553,5M5M12x253085 4,998.00 MXN

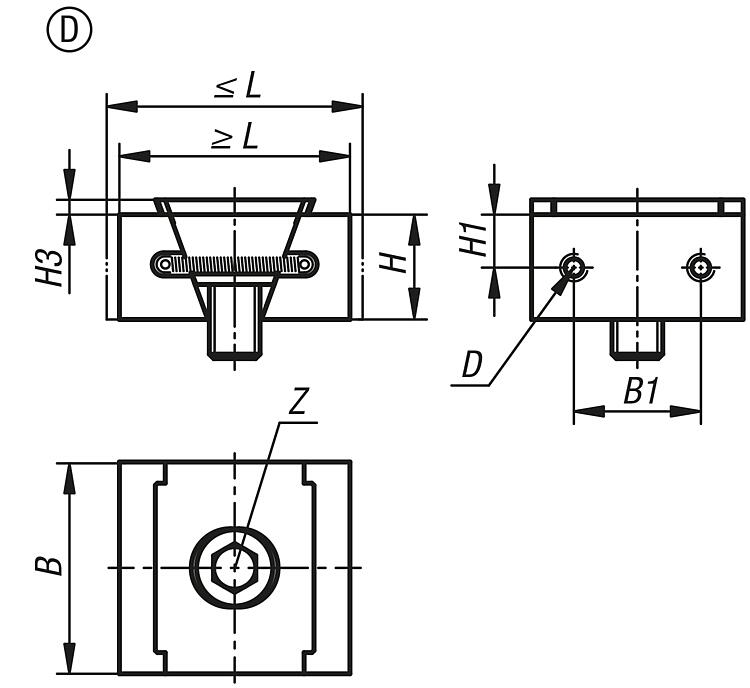

Mordazas de sujeción, forma D, con sobremedida para el mecanizado

Más información

Planos

Mordazas de sujeción, forma D, con sobremedida para el mecanizado

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H3D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0500412D54,560,550253012,53,5M5M12x253085 3,969.00 MXN

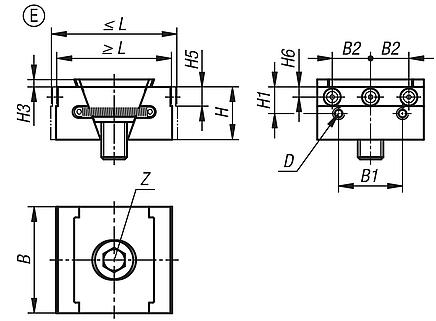

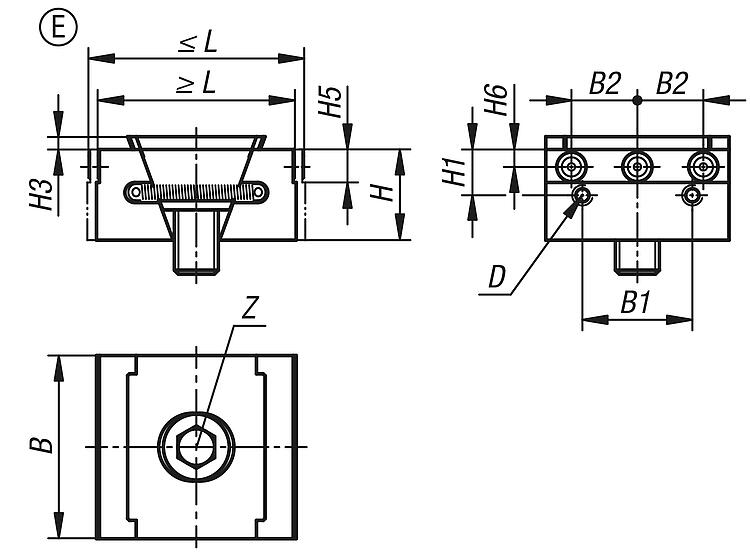

Mordazas de sujeción, forma E, con pernos de sujeción

Más información

Planos

Mordazas de sujeción, forma E, con pernos de sujeción

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1B2H1H3H4H5H6D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0500512E54605025301812,53,5594,75M5M12x253085 5,740.00 MXN
