Mordazas de sujeción, forma B, para superficies de sujeción acanaladas
41501_B

Mordazas de sujeción, forma B, para superficies de sujeción...

Volver

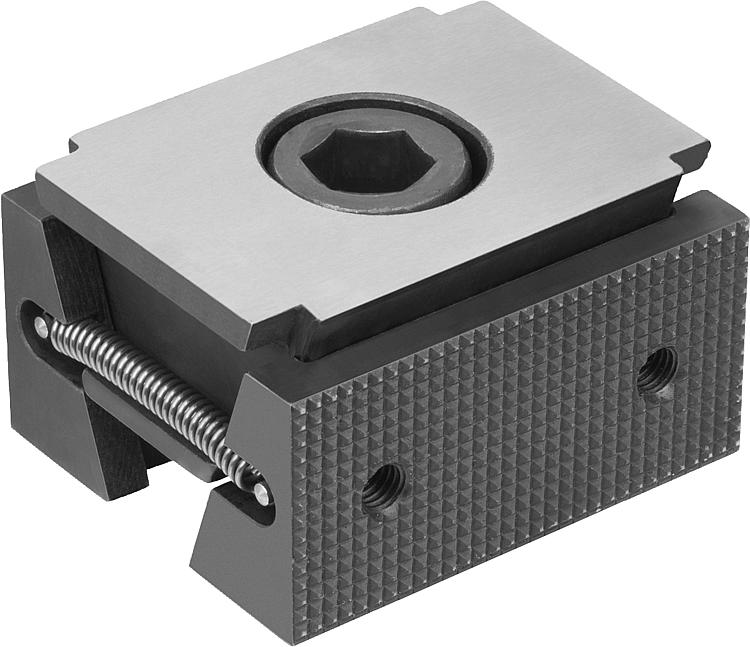

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento.
Las superficies de sujeción en cuña permiten alcanzar grandes fuerzas de sujeción.
De forma opcional, las mordazas de sujeción se pueden aplicar junto con el carril de sujeción, en perforaciones roscadas o en una ranura en T para la sujeción.
Al girar el tornillo tensor, los dos segmentos de sujeción se mueven hacia fuera y empujan la pieza de trabajo contra la mordaza de tope del dispositivo de mecanizado.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.
Recorrido de desplazamiento: M12 = ±1,0 mm.
Material:Cuña doble y segmentos de sujeción de acero para temple y revenido.Versión:Cuña doble y segmentos de sujeción endurecidos y bruñidos.Indicación:Con las dos perforaciones atornilladas en las superficies de sujeción se pueden montar apoyos adiciones para una profundidad de sujeción óptima de la pieza de trabajo.Volumen de suministroMordazas de sujeción.
Tornillo de fijación.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 41501_B Mordazas de sujeción, forma B, para superficies de sujeción acanaladas 231 kB

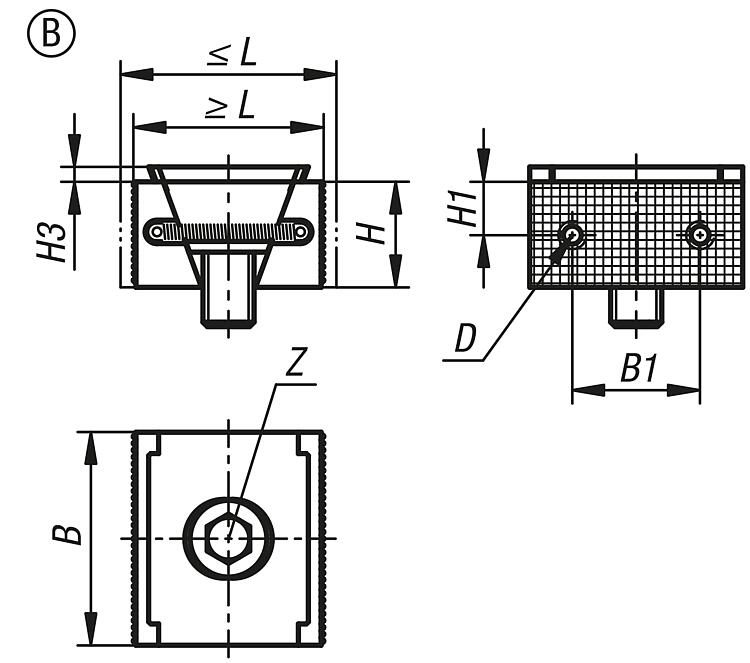

Planos

Mordazas de sujeción, forma B, para superficies de sujeción acanaladas

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H3D
Rosca
interior
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
41501-0500212B44,550,550253012,53,5M5M12x253085 4,851.00 MXN
