        Estaciones de sujeción giratorias UNILOCK

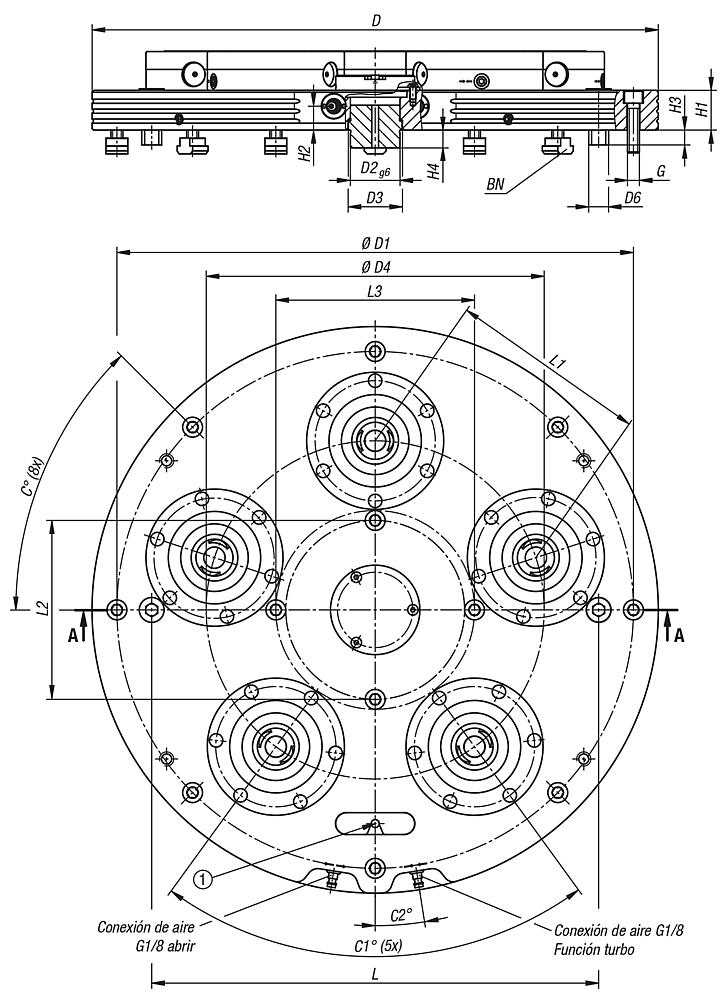

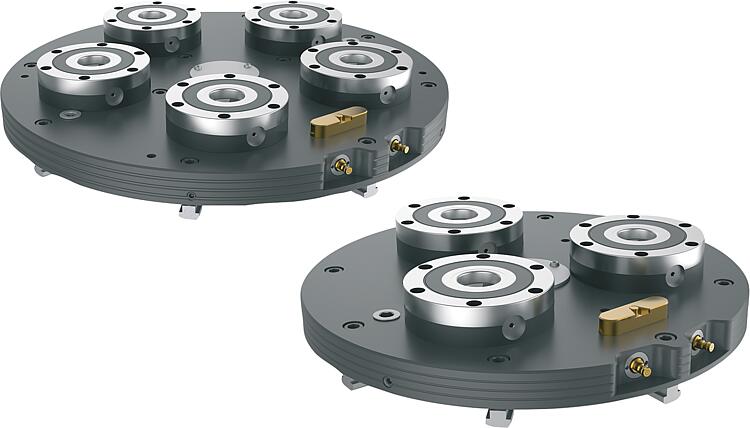

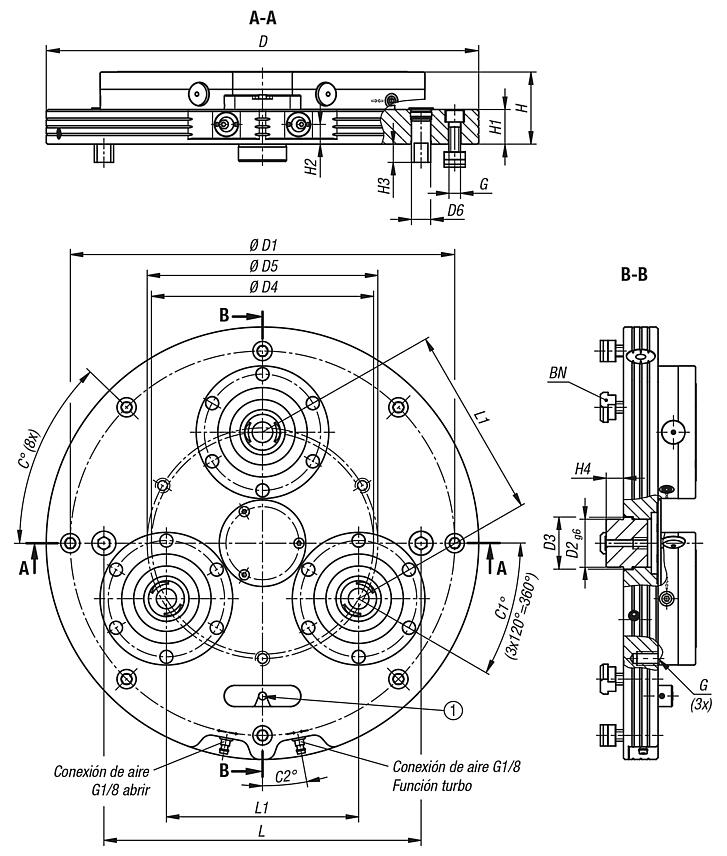

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Placa de base de acero.
Módulo de sujeción de acero de cementación.Versión:Placa de base rectificada por ambos lados y oxidada.
Módulo de sujeción, superficies funcionales endurecidas y rectificadas.Indicación:Estaciones de sujeción giratorias totalmente montadas con módulos de sujeción UNILOCK ESM138-C integrados para centros de torneado-fresado. Estas estaciones de sujeción permiten combinar la tecnología de torneado y la tecnología de sujeción estacionaria. Las estaciones de sujeción se fijan a la mesa de la máquina mediante pernos de centrado y tuercas correderas en ranura.
Los módulos de sujeción se accionan por el centro a través de una conexión neumática.
Las altas fuerzas de sujeción se generan a través del bloque de muelles integrado (la unidad está sujeta sin presión). Un pasador indicador muestra visualmente que la función turbo está activada.
El aflojamiento se realiza de forma neumática.

Con los pernos de sujeción UNILOCK en combinación con los tornillos de fijación M10, M12, M16 son posibles las siguientes fuerzas de retención:
- Fuerza de retención (M10) 35.000 N/módulo
- Fuerza de retención (M12) 50.000 N/módulo
- Fuerza de retención (M16) 75.000 N/módulo
Fuerza de retención con tornillo de cabeza cilíndrica DIN EN ISO 4762 -12.9.

Los pernos de sujeción solo está permitido sujetarlos en el módulo de sujeción junto con una unidad de cambio montada.
Modo de accionamiento:42756-10-320045075
Velocidad máx.: 1400 1/min

42756-10-520057079
Velocidad máx.: 2000 1/minDatos técnicos:- Presión de apertura: 6 bar, aire lubricado.
- Conexión de aire: G1/8.
- Precisión de repetición ≤ 0,005 mm.
- Concentricidad < 0,02 mm.Rango de temperatura:+5 °C a +60 °C.A petición:Estación de tensado de dimensiones especiales.Accesorios:- Perno de sujeción de UNILOCK 42208.
- UNILOCK palés de cambio para el sistema de sujeción de punto cero 42755.
- UNILOCK perno protector para módulos de sujeción 42796.
- UNILOCK tapa para módulos de sujeción 42796.Volumen de suministro- Estación de sujeción.
- Tornillos de fijación.
- Pernos de centrado.
- Clavijas de alineación.
- Tuercas correderas en ranura.
- Tornillos con ojo.
- Instrucciones de uso.Características especiales:
