        Racores de lubricación forma de embudo según DIN 3405

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero galvanizado.
Acero inoxidable con acabado natural.Indicación:Los racores de embudo de lubricación son adecuados para una instalación al ras o empotrada.
Gracias a la forma de embudo, la lubricación requerida también se garantiza en partes de difícil acceso.Indicación sobre el dibujo:

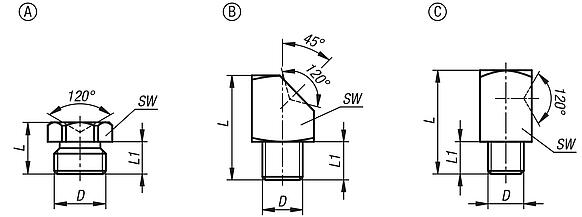

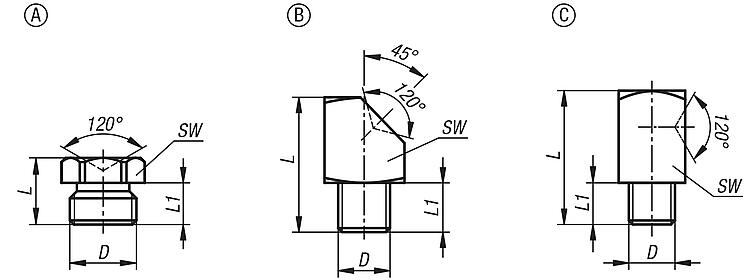

Forma A: recto
Forma B: ángulo de 45°
Forma C: ángulo de 90°

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 97942 Racores de lubricación forma de embudo según DIN 3405

147 kB

Planos (vista completa)

Racor de lubricación, forma de embudo según DIN 3405, forma A, recta

Más información

Planos

Racor de lubricación, forma de embudo según DIN 3405, forma A, recta

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Versión 2	D=Rosca	L	L1	SW	Precio
97942-1106100	A	acero	Tornillo hexagonal	M6x1	9	6	7	26.60 MXN
97942-1108100	A	acero	Tornillo hexagonal	M8X1	9	6	9	29.40 MXN
97942-1108125	A	acero	Tornillo hexagonal	M8X1,25	9	6	9	29.40 MXN
97942-1110100	A	acero	Tornillo hexagonal	M10x1	9,5	6,5	11	29.40 MXN
97942-1118	A	acero	Tornillo hexagonal	R1/8	9	6	11	30.52 MXN
97942-2106100	A	acero inoxidable	Tornillo hexagonal	M6X1	8,2	6	7	83.44 MXN
97942-2108100	A	acero inoxidable	Tornillo hexagonal	M8x1	9,5	6,5	9	94.64 MXN
97942-2108125	A	acero inoxidable	Tornillo hexagonal	M8x1,25	9,5	6,5	9	95.48 MXN
97942-2110100	A	acero inoxidable	Tornillo hexagonal	M10X1	9	6	11	108.92 MXN
97942-2118	A	acero inoxidable	Tornillo hexagonal	G1/8	9	6	11	108.92 MXN

Racor de lubricación forma de embudo según DIN 3405, forma B, ángulo de 45°

Más información

Planos

Racor de lubricación forma de embudo según DIN 3405, forma B, ángulo de 45°

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Versión 2	D	L	L1	SW	Precio
97942-1206100	B	acero	Cuadrado	M6x1	15	5,5	9	87.08 MXN
97942-1208100	B	acero	Cuadrado	M8x1	15	5,5	9	47.88 MXN
97942-1208125	B	acero	Cuadrado	M8x1,25	15	5,5	9	48.72 MXN
97942-1210100	B	acero	Cuadrado	M10x1	15	5,5	11	48.72 MXN
97942-1218	B	acero	Cuadrado	R1/8	15	5,5	11	48.72 MXN

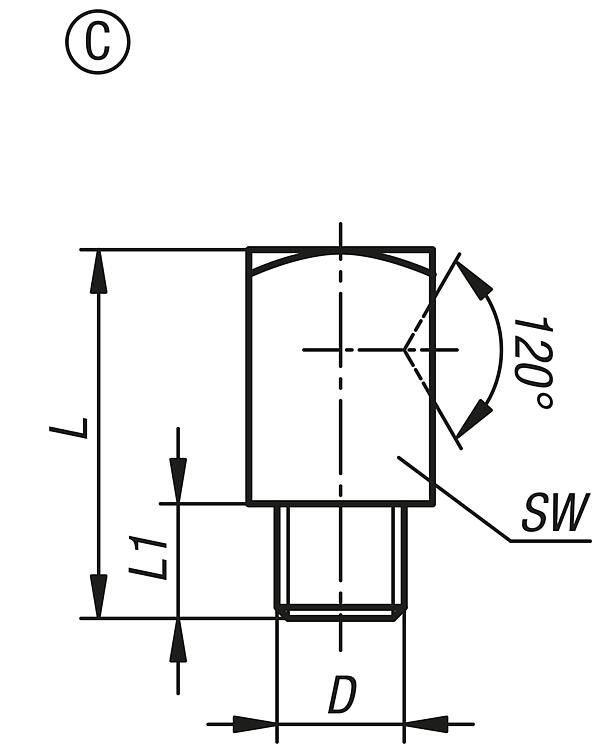

Racor de lubricación forma de embudo según DIN 3405, forma C, ángulo de 90°

Más información

Planos

Racor de lubricación forma de embudo según DIN 3405, forma C, ángulo de 90°

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Versión 2	D	L	L1	SW	Precio
97942-1306100	C	acero	Cuadrado	M6x1	18	5,5	9	53.20 MXN
97942-1308100	C	acero	Cuadrado	M8x1	18	5,5	9	53.20 MXN
97942-1308125	C	acero	Cuadrado	M8x1,25	18	5,5	9	53.20 MXN
97942-1310100	C	acero	Cuadrado	M10x1	18	5,5	11	53.20 MXN
97942-1318	C	acero	Cuadrado	R1/8	18	5,5	11	56.84 MXN
