        Racores de lubricación con forma cónica según DIN 71412 para montaje a presión

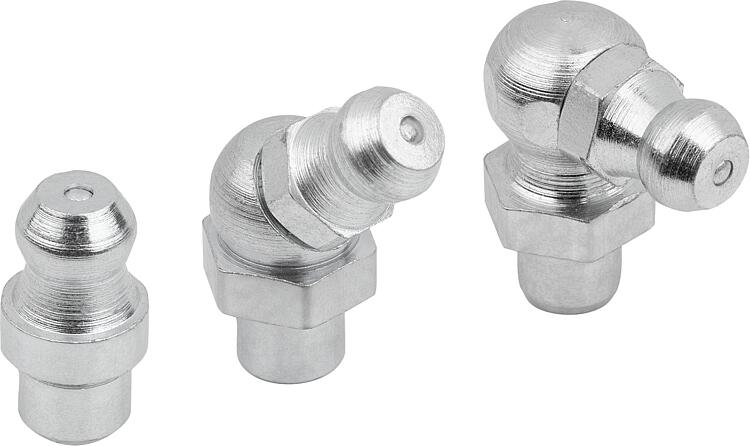

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero o acero inoxidable 1.4305.

Versión:Acero endurecido mín. 550 HV 1, cincado.
Acero inoxidable con acabado natural.Indicación:Los racores cónicos de lubricación son adecuados para puntos de lubricación que se deben lubricar de manera frecuente y fiable. Gracias a su versatilidad de aplicación, son uno de los tipos de racor de lubricación más extendidos.

Los racores cónicos de lubricación están equipados con un pivote liso con encaje a presión. Los racores de lubricación para encajar a presión solo se prestan para bajas presiones.Montaje:El tamaño exacto de la perforación de alojamiento depende del material y es responsabilidad del usuario determinarlo mediante pruebas de instalación. La medida patrón para la perforación de alojamiento se corresponde con el Ø del pivote que hemos indicado.

Para los racores de lubricación rectos se recomienda utilizar una herramienta de encaje a presión con la que se pueda encajar la boquilla de forma cuidadosa.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 97940-01 Racores de lubricación con forma cónica según DIN 71412 para montaje a presión

162 kB

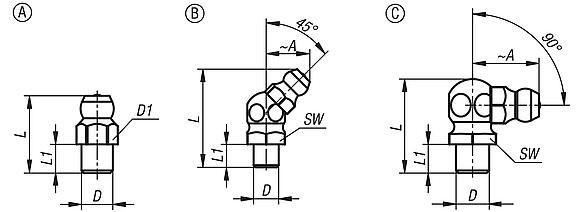

Planos (vista completa)

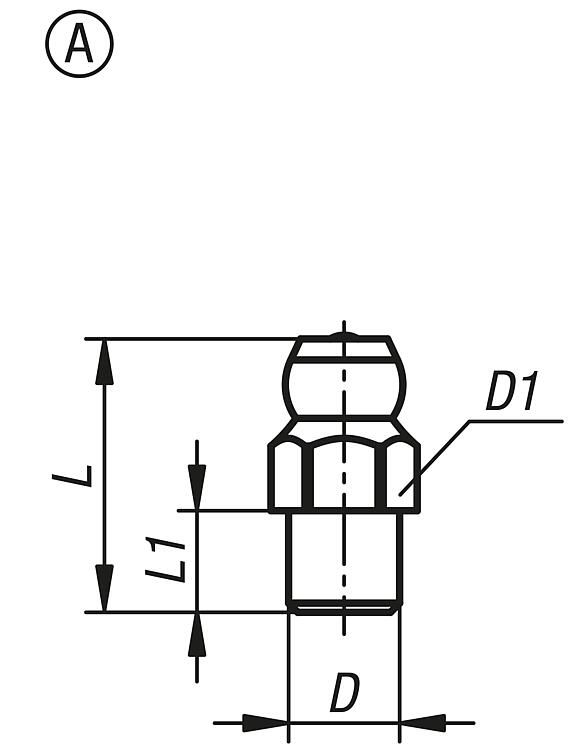

Racores de lubricación, forma cónica según DIN 71412, para montaje a presión, forma A

Más información

Planos

Racores de lubricación, forma cónica según DIN 71412, para montaje a presión, forma A

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	Material del cuerpo de base	Superficie cuerpo de base	D	D1	L máx.	L1	Precio
97940-01-110408	A	recto con hexágono	acero	endurecido y cincado	4	8	15	6	13.16 MXN
97940-01-110508	A	recto con hexágono	acero	endurecido y cincado	5	8	15	6,5	10.92 MXN
97940-01-110608	A	recto con hexágono	acero	endurecido y cincado	6	8	15	5,7	8.12 MXN
97940-01-110710	A	recto con hexágono	acero	endurecido y cincado	7	10	15	6	10.36 MXN
97940-01-110810	A	recto con hexágono	acero	endurecido y cincado	8	10	15	6,5	9.24 MXN
97940-01-111012	A	recto con hexágono	acero	endurecido y cincado	10	12	15	5,5	15.96 MXN
97940-01-210408	A	recto con hexágono	acero inoxidable	acabado natural	4	8	15	6	63.84 MXN
97940-01-210608	A	recto con hexágono	acero inoxidable	acabado natural	6	8	15	5,7	40.60 MXN
97940-01-210810	A	recto con hexágono	acero inoxidable	acabado natural	8	10	15	5,6	51.52 MXN

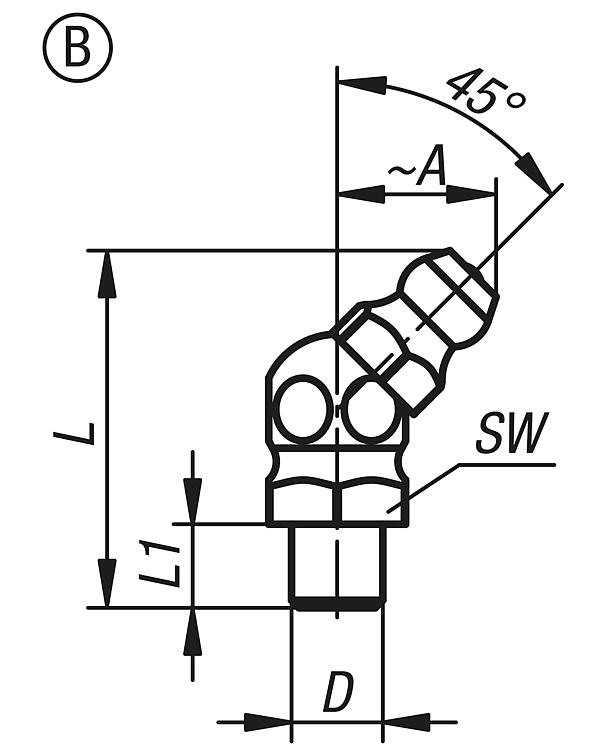

Racores de lubricación con forma cónica según DIN 71412, con encaje a presión, forma B

Más información

Planos

Racores de lubricación con forma cónica según DIN 71412, con encaje a presión, forma B

Selección/filtro de artículos

Referencia	Forma	Modelo de forma	A	D	L máx.	L1	SW	Precio
97940-01-120410	B	acodado 45° con hexágono	11	4	23,7	6,5	10	36.40 MXN
97940-01-120510	B	acodado 45° con hexágono	11	5	24	5,6	10	36.40 MXN
97940-01-120609	B	acodado 45° con hexágono	11	6	24	5,5	9	24.36 MXN
97940-01-120810	B	acodado 45° con hexágono	11	8	23,8	4,5	10	24.36 MXN
97940-01-121011	B	acodado 45° con hexágono	11	10	24,5	5,5	11	26.88 MXN
