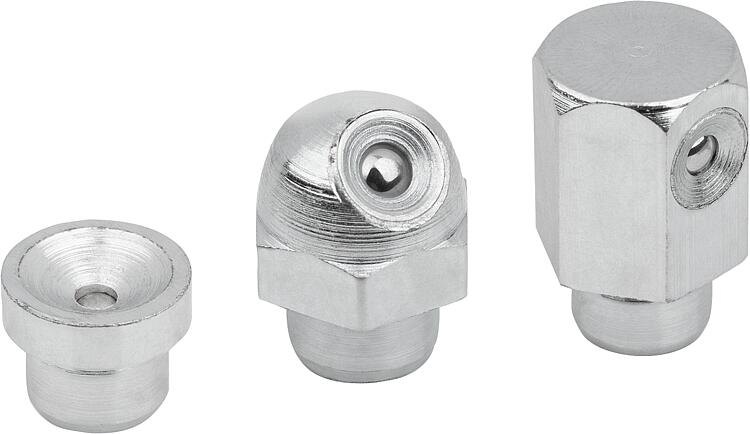

Versión:Acero galvanizado. Acero inoxidable con acabado natural.Indicación:Los racores de lubricación de embudo se prestan especialmente para el montaje al ras o empotrado. Gracias a la forma de embudo, hacen posible la lubricación necesaria en partes de difícil acceso.
Los racores de lubricación de embudo están equipados con un pivote liso que se encaja a presión. Los racores de lubricación para encajar a presión solo se prestan para bajas presiones.Montaje:El tamaño exacto de la perforación de alojamiento depende del material y es responsabilidad del usuario determinarlo mediante pruebas de instalación. La medida patrón para la perforación de alojamiento se corresponde con el Ø del pivote que hemos indicado.Indicación sobre el dibujo:

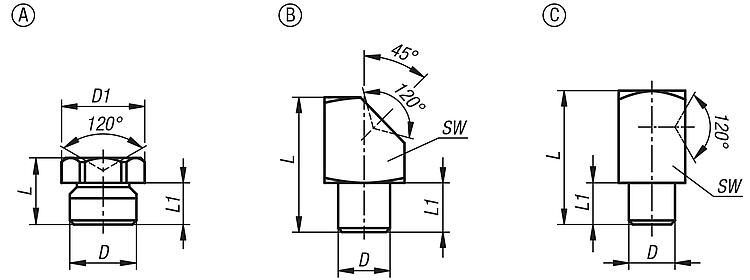

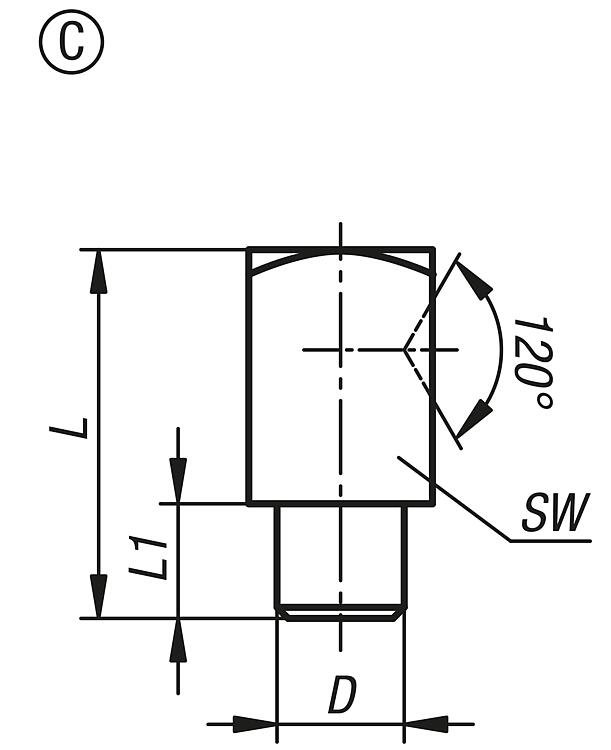

Forma A: recto Forma B: ángulo de 45° Forma C: ángulo de 90°
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
