Perfiles de cuatro labios de caucho celular EPDM

Volver

Productos
- Vista general de productos
  - TechnoShop norelem
    - Tiras de graduación Placas y bolsillos magnéticos Redes de protección Martillos de plástico Supercraft Insertos de mazo Limpiadores de conos y cilindros Mangueras para refrigerante
      - Perfiles de cuatro labios de caucho celular EPDM

Descripción del artículo/Imágenes del producto

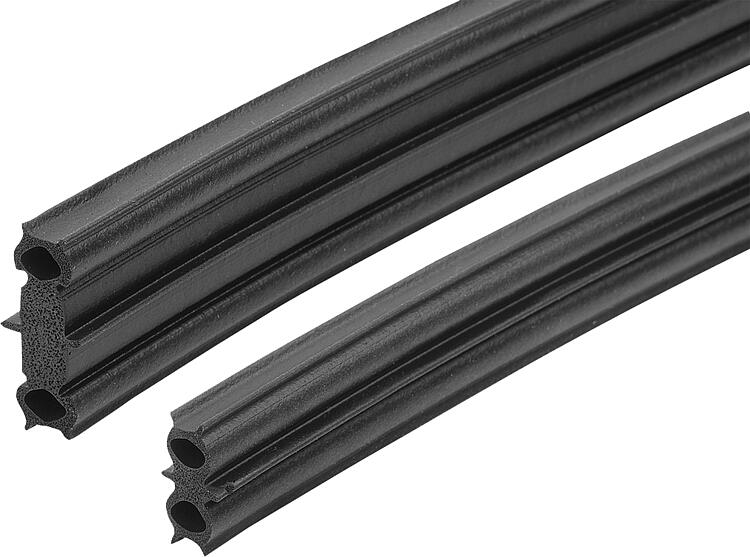

DescripciónDescripción del producto:Perfiles de sellado de caucho celular EPDM para su instalación en conductos de estanqueidad, ranuras o perfiles en U.

Los perfiles de cuatro labios sellan de forma fiable y protegen los componentes de las influencias externas.Material:Caucho celular EPDM.Versión:negro.Indicación:La anchura del canal no debe ser inferior a 8,6 mm.

H1= Biselado.

Homologación de tipo conforme a las directrices UL 157 y UL 50E.

Para un funcionamiento óptimo, la junta debe poder moverse libremente y lo ideal es que sólo esté sujeta por las dos almas centrales.

Respetar las tolerancias según DIN ISO 3302-01.Aplicación:- Construcción de armarios de distribución
- Construcción de máquinas e instalaciones
- Industria del automóvil
- Industria de la construcción y construcción de ventanasMontaje:Montaje sencillo, rápido y sin problemas. Presionándolo con la mano, el perfil de cuatro labios se sujeta por apriete en un intersticio o canal entre dos bordes. Las almas laterales impiden que el perfil se caiga.Ventajas:Compensación de grandes tolerancias con una ligera presión de contacto.
El sellado funciona en ambas direcciones con presión positiva y negativa.

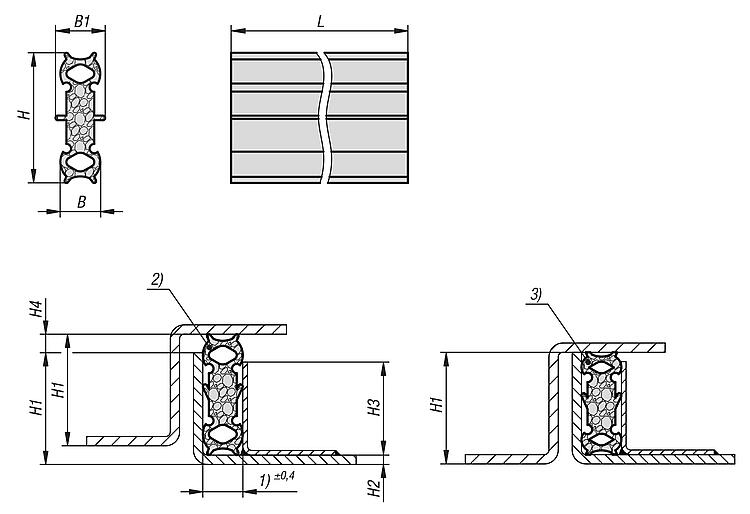

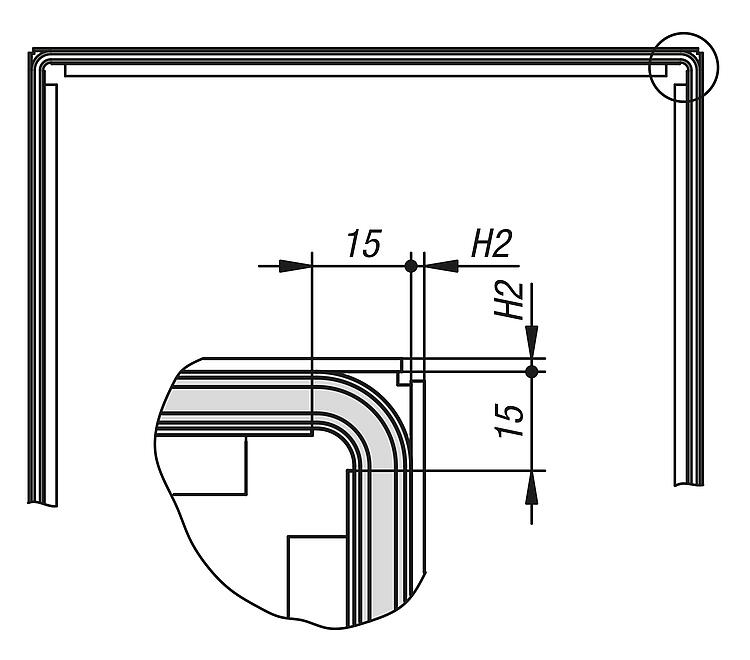

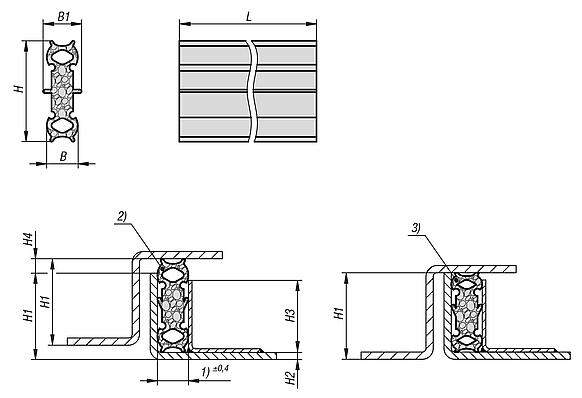

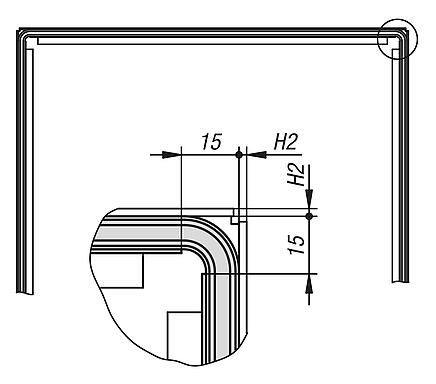

Sin distorsiones en las esquinas con radios pequeños.A petición:Otras longitudes.Indicación sobre el dibujo:

1) Zona de apriete
2) Estado no comprimido
3) Estado comprimido

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 96523 Perfiles de cuatro labios de caucho celular EPDM

238 kB

Planos

Selección/filtro de artículos

Referencia	B	B1	H	H1	H2	H3	H4	L	Zona de sujeción mm	Precio
96523-018X2000	8,6	10,7	18	16	2	12	4	2000	8,6	239.90 MXN
96523-018X5000	8,6	10,7	18	16	2	12	4	5000	8,6	508.69 MXN
96523-018X10000	8,6	10,7	18	16	2	12	4	10000	8,6	955.68 MXN
96523-018X20000	8,6	10,7	18	16	2	12	4	20000	8,6	1,850.55 MXN
96523-018X40000	8,6	10,7	18	16	2	12	4	40000	8,6	3,640.29 MXN
96523-020X2000	8,6	10,7	20	18	2	14	4	2000	8,6	245.01 MXN
96523-020X5000	8,6	10,7	20	18	2	14	4	5000	8,6	521.04 MXN
96523-020X10000	8,6	10,7	20	18	2	14	4	10000	8,6	980.97 MXN
96523-020X20000	8,6	10,7	20	18	2	14	4	20000	8,6	1,900.82 MXN
96523-020X40000	8,6	10,7	20	18	2	14	4	40000	8,6	3,740.53 MXN
96523-022X2000	8,6	10,7	22	20	2	16	4	2000	8,6	256.76 MXN
96523-022X5000	8,6	10,7	22	20	2	16	4	5000	8,6	550.54 MXN
96523-022X10000	8,6	10,7	22	20	2	16	4	10000	8,6	1,039.36 MXN
96523-022X20000	8,6	10,7	22	20	2	16	4	20000	8,6	2,017.90 MXN
96523-022X40000	8,6	10,7	22	20	2	16	4	40000	8,6	3,974.71 MXN
96523-024X2000	8,6	10,7	24	22	2	18	4	2000	8,6	288.67 MXN
96523-024X5000	8,6	10,7	24	22	2	18	4	5000	8,6	629.69 MXN
96523-024X10000	8,6	10,7	24	22	2	18	4	10000	8,6	1,198.29 MXN
96523-024X20000	8,6	10,7	24	22	2	18	4	20000	8,6	2,335.76 MXN
96523-024X40000	8,6	10,7	24	22	2	18	4	40000	8,6	4,610.42 MXN
96523-026X2000	8,6	10,7	26	24	2	20	4	2000	8,6	307.02 MXN
96523-026X5000	8,6	10,7	26	24	2	20	4	5000	8,6	675.75 MXN
96523-026X10000	8,6	10,7	26	24	2	20	4	10000	8,6	1,290.39 MXN
96523-026X20000	8,6	10,7	26	24	2	20	4	20000	8,6	2,519.68 MXN
96523-026X40000	8,6	10,7	26	24	2	20	4	40000	8,6	4,978.25 MXN
96523-028X2000	8,6	10,7	28	26	2	22	4	2000	8,6	327.19 MXN
96523-028X5000	8,6	10,7	28	26	2	22	4	5000	8,6	726.01 MXN
96523-028X10000	8,6	10,7	28	26	2	22	4	10000	8,6	1,390.62 MXN
96523-028X20000	8,6	10,7	28	26	2	22	4	20000	8,6	2,720.44 MXN
96523-028X40000	8,6	10,7	28	26	2	22	4	40000	8,6	5,379.78 MXN
