        Pies regulables Hygienic DESIGN - inch

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Disco de pie y husillo roscado de acero inoxidable 1.4301.
Soporte de goma (NBR) 85 Shore +/-5, homologado FDA.
Junta de goma de silicona, homologado FDA.

Versión:Base del pie con un brillo intenso.
Husillo roscado de acabado natural.
Soporte de goma negro.
Junta de goma azul.Indicación:Certificado según 3-A Sanitary Standard.

La alta calidad de la superficie y la junta doble de la rosca y la junta especial en la articulación de husillo del pie de máquina evitan que se adhiera la suciedad y reduce los tiempos de limpieza al mínimo.

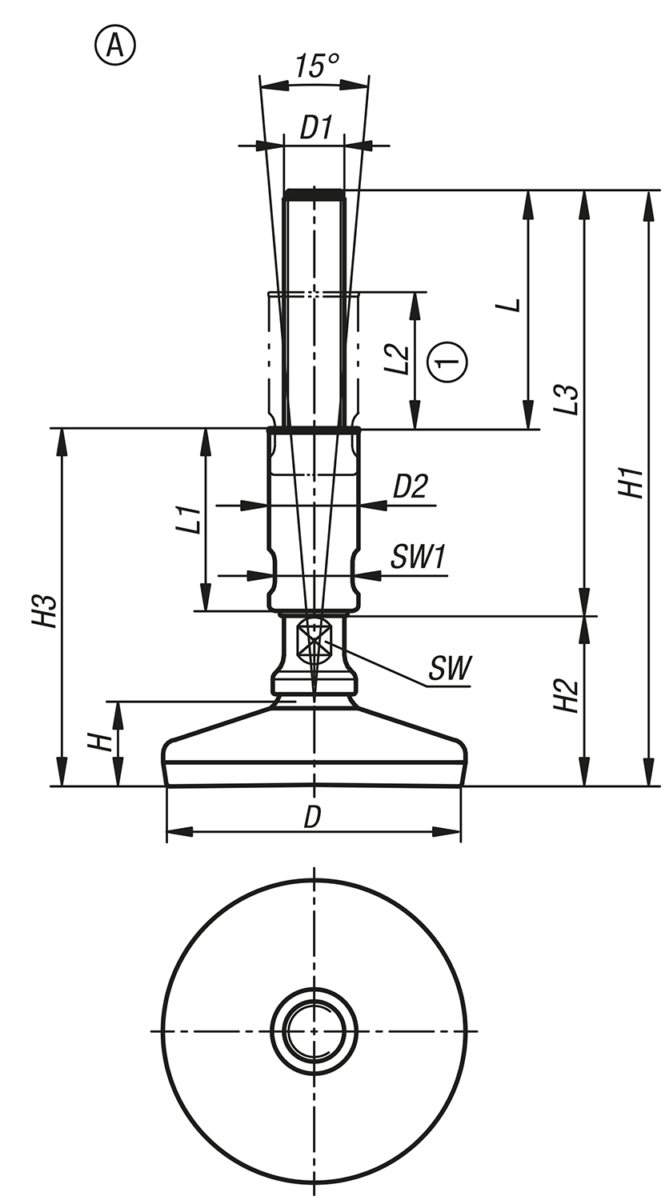

El pie de máquina se suministra con un logotipo 3-A.Aplicación:El pie de máquina es especialmente adecuado para máquinas, instalaciones y aparatos en la industria alimentaria, fábrica de cerveza, lechería, industria de bebidas y farmacéutica.Accesorios:Cubierta de rosca 27791-10.Indicación sobre el dibujo:

1) Rango de ajuste

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 27791-05 inch Pies regulables Hygienic DESIGN - inch

259 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	H	H1	H2	H3	L	L1	L2	L3	Ancho de llave en pulgadas	Ancho de llave1 en pulgadas	Capacidad de carga máx. kN (solo con carga estática)	Precio
27791-05-1050A5X140	A	50	1/2-13	24	20	188	48	-	79	60	45	140	1/2	3/4	5	2,255.40 MXN
27791-05-1050A5X190	A	50	1/2-13	24	20	238	48	134	104	85	70	190	1/2	3/4	5	2,739.10 MXN
27791-05-1050A6X140	A	50	5/8-11	24	20	188	48	-	79	60	45	140	1/2	3/4	5	2,255.40 MXN
27791-05-1050A6X190	A	50	5/8-11	24	20	238	48	134	104	85	70	190	1/2	3/4	5	2,744.52 MXN
27791-05-1050A7X140	A	50	3/4-10	30	20	188	48	-	79	60	45	140	5/8	1	5	2,377.90 MXN
27791-05-1050A7X190	A	50	3/4-10	30	20	238	48	134	104	85	70	190	5/8	1	5	2,772.21 MXN
27791-05-1060A5X140	A	60	1/2-13	24	23	191	51	112	79	60	45	140	1/2	3/4	10	2,314.40 MXN
27791-05-1060A5X190	A	60	1/2-13	24	23	241	51	137	104	85	70	190	1/2	3/4	10	2,798.40 MXN
27791-05-1060A6X140	A	60	5/8-11	24	23	191	51	112	79	60	45	140	1/2	3/4	10	2,314.40 MXN
27791-05-1060A6X190	A	60	5/8-11	24	23	241	51	137	104	85	70	190	1/2	3/4	10	2,803.22 MXN
27791-05-1060A7X140	A	60	3/4-10	30	23	191	51	112	79	60	45	140	5/8	1	10	2,437.20 MXN
27791-05-1060A7X190	A	60	3/4-10	30	23	241	51	137	104	85	70	190	5/8	1	10	2,829.71 MXN
27791-05-1080A6X140	A	80	5/8-11	24	25	193	53	114	79	60	45	140	1/2	3/4	20	2,441.42 MXN
27791-05-1080A6X190	A	80	5/8-11	24	25	243	53	139	104	85	70	190	1/2	3/4	20	2,930.54 MXN
27791-05-1080A7X140	A	80	3/4-10	30	25	193	53	114	79	60	45	140	5/8	1	20	2,565.43 MXN
27791-05-1080A7X190	A	80	3/4-10	30	25	243	53	139	104	85	70	190	5/8	1	20	2,956.73 MXN
27791-05-1080A8X140	A	80	1-8	35	25	193	53	114	79	60	45	140	7/8	1 1/4	20	2,786.97 MXN
27791-05-1080A8X190	A	80	1-8	35	25	243	53	139	104	85	70	190	7/8	1 1/4	20	3,159.90 MXN
27791-05-1100A6X140	A	100	5/8-11	24	28	196	56	117	79	60	45	140	1/2	3/4	25	2,559.10 MXN
27791-05-1100A6X190	A	100	5/8-11	24	28	246	56	142	104	85	70	190	1/2	3/4	25	3,049.13 MXN
27791-05-1100A7X140	A	100	3/4-10	30	28	196	56	117	79	60	45	140	5/8	1	25	2,681.01 MXN
27791-05-1100A7X190	A	100	3/4-10	30	28	246	56	142	104	85	70	190	5/8	1	25	3,074.72 MXN
27791-05-1100A8X140	A	100	1-8	35	28	196	56	117	79	60	45	140	7/8	1 1/4	25	2,905.25 MXN
27791-05-1100A8X190	A	100	1-8	35	28	246	56	142	104	85	70	190	7/8	1 1/4	25	3,276.08 MXN
27791-05-1100AFX135	A	100	1 1/4-7	42	28	191	56	117	74	60	45	135	1 1/8	1 1/2	25	3,191.51 MXN
27791-05-1100AFX185	A	100	1 1/4-7	42	28	241	56	142	99	85	70	185	1 1/8	1 1/2	25	3,489.50 MXN
27791-05-1120A5X140	A	120	1/2-13	24	32	200	60	121	79	60	45	140	1/2	3/4	10	2,899.23 MXN
27791-05-1120A5X190	A	120	1/2-13	24	32	250	60	146	104	85	70	190	1/2	3/4	10	3,388.36 MXN
27791-05-1120A6X140	A	120	5/8-11	24	32	200	60	121	79	60	45	140	1/2	3/4	30	2,899.23 MXN
27791-05-1120A6X190	A	120	5/8-11	24	32	250	60	146	104	85	70	190	1/2	3/4	30	3,388.36 MXN
27791-05-1120A7X140	A	120	3/4-10	30	32	200	60	121	79	60	45	140	5/8	1	30	3,021.75 MXN
27791-05-1120A7X190	A	120	3/4-10	30	32	250	60	146	104	85	70	190	5/8	1	30	3,416.35 MXN
27791-05-1120A8X140	A	120	1-8	35	32	200	60	121	79	60	45	140	7/8	1 1/4	30	3,244.78 MXN
27791-05-1120A8X190	A	120	1-8	35	32	250	60	146	104	85	70	190	7/8	1 1/4	30	3,616.82 MXN
27791-05-1120AFX135	A	120	1 1/4-7	42	32	195	60	121	74	60	45	135	1 1/8	1 1/2	30	3,531.33 MXN
27791-05-1120AFX185	A	120	1 1/4-7	42	32	245	60	146	99	85	65	185	1 1/8	1 1/2	30	3,830.23 MXN
27791-05-1120AFX235	A	120	1 1/4-7	42	32	295	60	-	99	85	65	235	1 1/8	1 1/2	30	4,042.43 MXN
27791-05-1150A7X140	A	150	3/4-10	30	35	203	63	-	79	60	45	140	5/8	1	35	3,510.57 MXN
27791-05-1150A7X190	A	150	3/4-10	30	35	253	63	-	104	85	70	190	5/8	1	35	3,904.88 MXN
27791-05-1150A8X140	A	150	1-8	35	35	203	63	-	79	60	45	140	7/8	1 1/4	35	3,733.60 MXN
27791-05-1150A8X190	A	150	1-8	35	35	253	63	-	104	85	70	190	7/8	1 1/4	35	4,105.95 MXN
27791-05-1150AFX135	A	150	1 1/4-7	42	35	198	63	-	74	60	40	135	1 1/8	1 1/2	35	4,020.46 MXN
27791-05-1150AFX185	A	150	1 1/4-7	42	35	248	63	-	99	85	65	185	1 1/8	1 1/2	35	4,319.95 MXN
27791-05-1150AFX235	A	150	1 1/4-7	42	35	298	63	-	99	85	65	235	1 1/8	1 1/2	35	4,532.46 MXN
