        Empuñaduras en cruz DIN 6335 de fundición gris, pulgadas

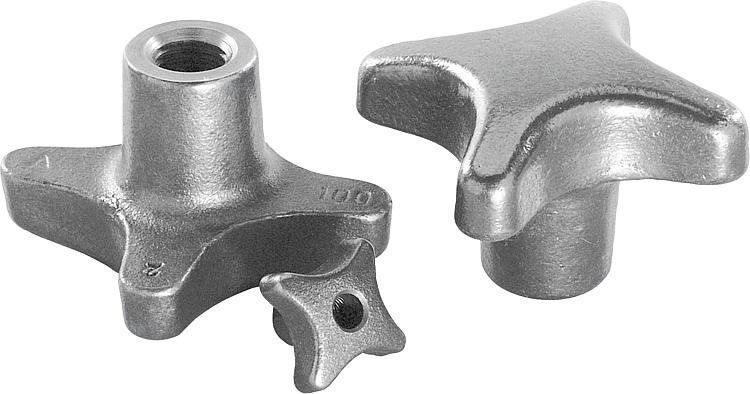

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Fundición gris GJL 200.Versión:Rectificado por vibración.

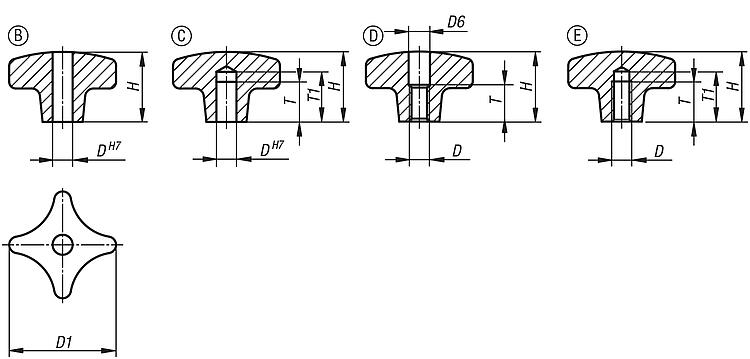

Acabado natural.Indicación:Para las series en pulgadas, la dimensión D está en pulgadas, todas las demás dimensiones, en mm.Indicación sobre el dibujo:

Forma A: Pieza bruta
Forma B: Perforación continua
Forma C: Agujero ciego
Forma D: Rosca taladrada
Forma E: Agujero ciego roscado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06160 inch Empuñaduras en cruz DIN 6335 de fundición gris, pulgadas

240 kB

Planos (vista completa)

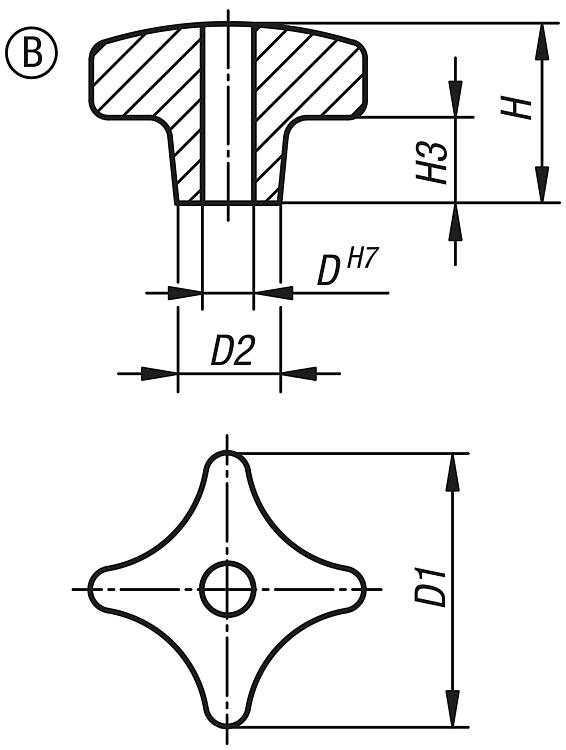

Empuñaduras en cruz DIN 6335 de fundición gris, forma B, perforación continua, pulgadas

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma B, perforación continua, pulgadas

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	H3	Precio
06160-2CM	B	rectificado por vibración	0,25	32	12	20	10	57.12 MXN
06160-2CN	B	rectificado por vibración	0,312	40	14	25	14	78.68 MXN
06160-2CO	B	rectificado por vibración	0,375	50	18	32	20	103.04 MXN
06160-2CP	B	rectificado por vibración	0,5	63	20	40	25	138.32 MXN
06160-2CQ	B	rectificado por vibración	0,625	80	25	50	30	227.08 MXN
06160-2CR	B	rectificado por vibración	0,75	100	32	63	38	440.44 MXN

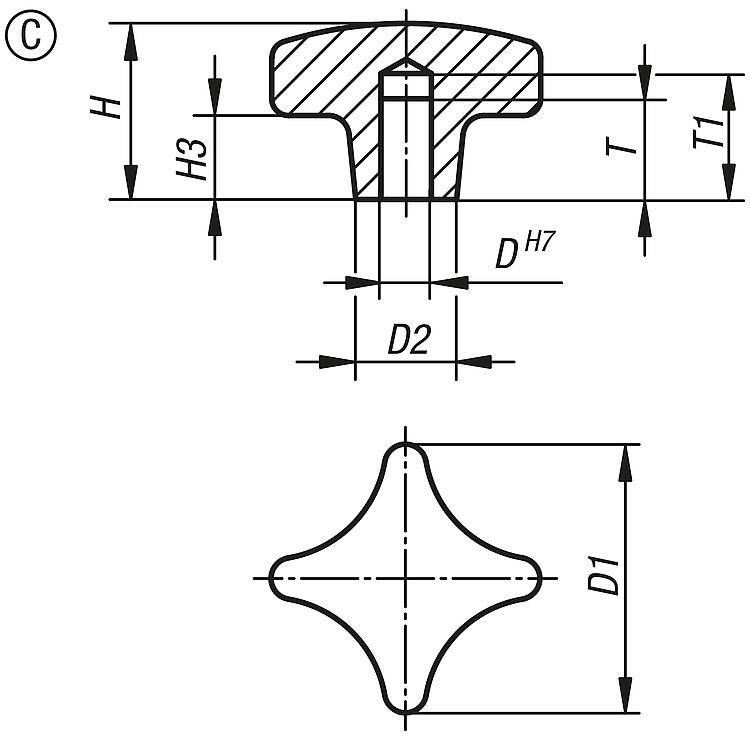

Empuñaduras en cruz DIN 6335 de fundición gris, forma C, agujero ciego, pulgadas

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma C, agujero ciego, pulgadas

Selección/filtro de artículos

Referencia	Forma	Versión 1	D	D1	D2	H	H3	T	T1	Precio
06160-3CM	C	-	0,25	32	12	21	10	12	15	57.12 MXN
06160-3CN	C	-	0,312	40	14	26	14	15	18	78.68 MXN
06160-3CO	C	-	0,375	50	18	34	20	18	21	103.04 MXN
06160-3CP	C	-	0,5	63	20	42	25	22	25	138.32 MXN
06160-3CQ	C	-	0,625	80	25	52	30	28	32	227.08 MXN
06160-3CR	C	-	0,75	100	32	65	38	36	40	440.44 MXN

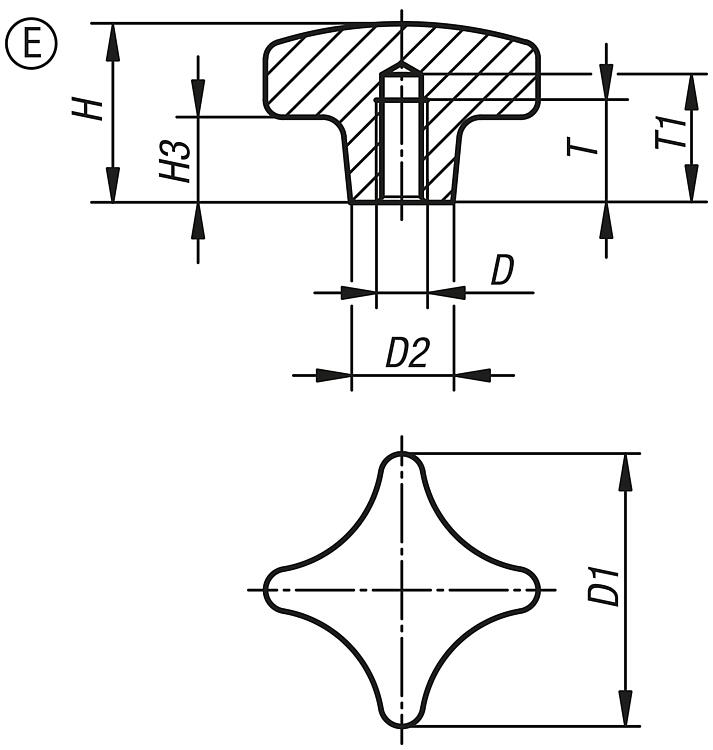

Empuñaduras en cruz DIN 6335 de fundición gris, forma E, agujero ciego roscado, pulgadas

Más información

Planos

Empuñaduras en cruz DIN 6335 de fundición gris, forma E, agujero ciego roscado, pulgadas

Selección/filtro de artículos

Referencia	Forma	Superficie cuerpo de base	D	D1	D2	H	H3	T	T1	Precio
06160-5A2	E	rectificado por vibración	1/4-20	32	12	21	10	12	15	57.12 MXN
06160-5A3	E	rectificado por vibración	5/16-18	40	14	26	14	15	18	78.68 MXN
06160-5A4	E	rectificado por vibración	3/8-16	50	18	34	20	18	21	103.04 MXN
06160-5A5	E	rectificado por vibración	1/2-13	63	20	42	25	22	25	138.32 MXN
06160-5A6	E	rectificado por vibración	5/8-11	80	25	52	30	28	32	227.08 MXN
06160-5A7	E	rectificado por vibración	3/4-10	100	32	65	38	36	40	440.44 MXN
