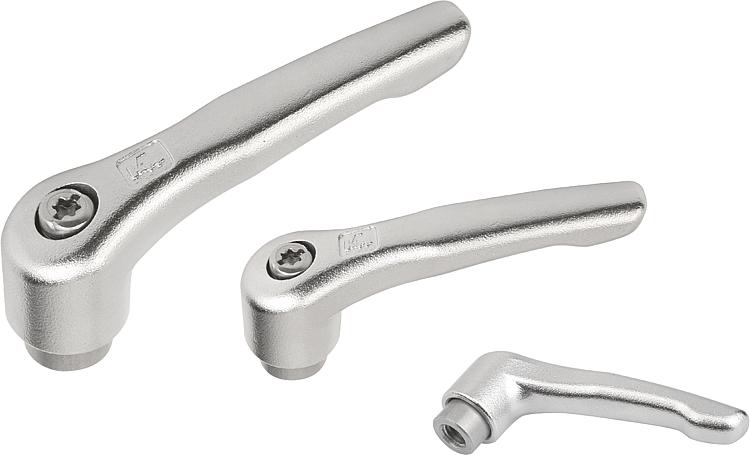

        Palancas de sujeción de acero inoxidable con rosca interior, pulgadas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición de precisión 1.4308.
Otras partes de acero 1.4305.

Versión:Empuñadura con pulido electrolítico.
Partes de acero con acabado natural.A petición:Otras roscas interiores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06454 inch Palancas de sujeción de acero inoxidable con rosca interior, pulgadas

216 kB

Planos

Selección/filtro de artículos

Referencia	Tamaño	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	Precio
06454-1A0	1	10-24	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	496.16 MXN
06454-1A1	1	10-32	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	496.16 MXN
06454-1A2	1	1/4-20	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	496.16 MXN
06454-2A2	2	1/4-20	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	668.64 MXN
06454-2A3	2	5/16-18	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	668.64 MXN
06454-3A3	3	5/16-18	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	804.44 MXN
06454-3A4	3	3/8-16	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	804.44 MXN
06454-4A4	4	3/8-16	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	943.04 MXN
06454-4A5	4	1/2-13	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	943.04 MXN
06454-5A5	5	1/2-13	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	1,091.72 MXN
06454-5A6	5	5/8-11	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	1,091.72 MXN
