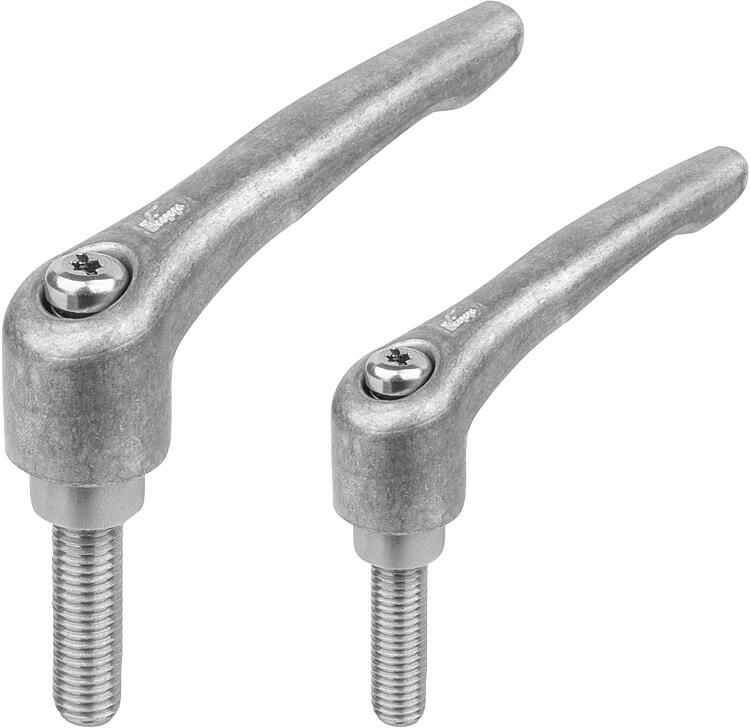

        Palancas de sujeción con rosca exterior, partes de acero inoxidable, acabado natural, pulgadas

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Empuñadura de fundición inyectada de cinc según DIN EN 12844.
Partes de acero inoxidable 1.4305.

Versión:Empuñadura recubierta con plástico o cromada con un brillo intenso. Partes de acero con acabado natural.Indicación:Con L ≥ 60 mm, la rosca tiene 60 mm de longitud.A petición:Otras roscas exteriores, longitudes de tornillo, colores y modelos especiales.
Medida "H1" disponible en otras longitudes con un recargo.Indicación sobre el dibujo:

1) Extremo achaflanado DIN EN ISO 4753

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06461_BL inch Palancas de sujeción con rosca exterior, partes de acero inoxidable, acabado natural, pulgadas

260 kB

Planos

Selección/filtro de artículos

Referencia	Superficie cuerpo de base	Tamaño	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Número de dientes	L	Precio
06461-9AD008X15	acabado natural	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	220.36 MXN
06461-9AD008X20	acabado natural	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	220.36 MXN
06461-9AD008X25	acabado natural	9	6-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	220.36 MXN
06461-9AE008X15	acabado natural	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	220.36 MXN
06461-9AE008X20	acabado natural	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	220.36 MXN
06461-9AE008X25	acabado natural	9	8-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	220.36 MXN
06461-9A1008X15	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	15	220.36 MXN
06461-9A1008X20	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	20	220.36 MXN
06461-9A1008X25	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	25	220.36 MXN
06461-9A1008X30	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	30	220.36 MXN
06461-9A1008X35	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	35	237.16 MXN
06461-9A1008X40	acabado natural	9	10-32	8	11	11,5	21,4	4	11,9	24	27	22	27,7	6,4	12	40	237.16 MXN
06461-0AE008X10	acabado natural	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	231.84 MXN
06461-0AE008X15	acabado natural	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	231.84 MXN
06461-0AE008X20	acabado natural	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	231.84 MXN
06461-0AE008X25	acabado natural	0	8-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	231.84 MXN
06461-0A0008X10	acabado natural	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	231.84 MXN
06461-0A0008X15	acabado natural	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	231.84 MXN
06461-0A0008X20	acabado natural	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	231.84 MXN
06461-0A0008X25	acabado natural	0	10-24	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	231.84 MXN
06461-0A1008X10	acabado natural	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	231.84 MXN
06461-0A1008X15	acabado natural	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	231.84 MXN
06461-0A1008X20	acabado natural	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	231.84 MXN
06461-0A1008X25	acabado natural	0	10-32	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	231.84 MXN
06461-0A2008X10	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	10	231.84 MXN
06461-0A2008X15	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	15	231.84 MXN
06461-0A2008X20	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	20	231.84 MXN
06461-0A2008X25	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	25	231.84 MXN
06461-0A2008X30	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	30	231.84 MXN
06461-0A2008X40	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	40	249.76 MXN
06461-0A2008X50	acabado natural	0	1/4-20	10	13	14	24,5	4	14,5	30	33	30	37	7	16	50	249.76 MXN
06461-1A0008X15	acabado natural	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	231.84 MXN
06461-1A0008X20	acabado natural	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	231.84 MXN
06461-1A0008X25	acabado natural	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	231.84 MXN
06461-1A1008X15	acabado natural	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	231.84 MXN
06461-1A1008X20	acabado natural	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	231.84 MXN
06461-1A1008X25	acabado natural	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	231.84 MXN
06461-1A2008X10	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	231.84 MXN
06461-1A2008X15	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	231.84 MXN
06461-1A2008X20	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	231.84 MXN
06461-1A2008X25	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	231.84 MXN
06461-1A2008X30	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	231.84 MXN
06461-1A2008X40	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	249.76 MXN
06461-1A2008X50	acabado natural	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	249.76 MXN
06461-2A2008X15	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	287.84 MXN
06461-2A2008X20	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	287.84 MXN
06461-2A2008X25	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	287.84 MXN
06461-2A2008X30	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	287.84 MXN
06461-2A2008X40	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	309.12 MXN
06461-2A2008X50	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	309.12 MXN
06461-2A2008X60	acabado natural	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	309.12 MXN
06461-2A3008X15	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	287.84 MXN
06461-2A3008X20	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	287.84 MXN
06461-2A3008X25	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	287.84 MXN
06461-2A3008X30	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	287.84 MXN
06461-2A3008X40	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	309.12 MXN
06461-2A3008X50	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	309.12 MXN
06461-2A3008X60	acabado natural	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	309.12 MXN
06461-2A4008X20	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	287.84 MXN
06461-2A4008X25	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	287.84 MXN
06461-2A4008X30	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	287.84 MXN
06461-2A4008X40	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	309.12 MXN
06461-2A4008X50	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	309.12 MXN
06461-2A4008X60	acabado natural	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	309.12 MXN
06461-3A3008X20	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	330.12 MXN
06461-3A3008X25	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	330.12 MXN
06461-3A3008X30	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	330.12 MXN
06461-3A3008X40	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	351.68 MXN
06461-3A3008X50	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	351.68 MXN
06461-3A3008X60	acabado natural	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	351.68 MXN
06461-3A4008X20	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	330.12 MXN
06461-3A4008X25	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	330.12 MXN
06461-3A4008X30	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	330.12 MXN
06461-3A4008X40	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	351.68 MXN
06461-3A4008X50	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	351.68 MXN
06461-3A4008X60	acabado natural	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	351.68 MXN
06461-4A5008X25	acabado natural	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	441.28 MXN
06461-4A5008X30	acabado natural	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	441.28 MXN
06461-4A5008X40	acabado natural	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	469.00 MXN
06461-4A5008X50	acabado natural	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	469.00 MXN
06461-4A5008X60	acabado natural	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	469.00 MXN
06461-5A6008X30	acabado natural	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	560.56 MXN
06461-5A6008X40	acabado natural	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	608.16 MXN
06461-5A6008X50	acabado natural	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	608.16 MXN
06461-5A6008X60	acabado natural	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	608.16 MXN
