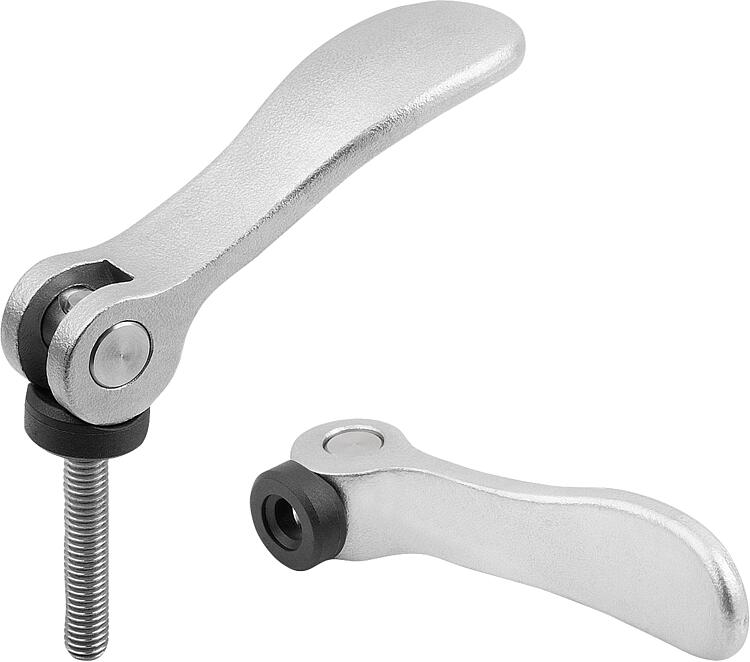

        Palancas excéntricas de acero inoxidable con rosca interior y exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable - inch

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:La palanca excéntrica tiene una arandela de presión optimizada técnicamente de plástico.
La arandela de presión está hecha de un plástico especial de alto rendimiento que garantiza una excelente resistencia al desgaste y a la fluencia. Material:

Empuñadura de acero inoxidable 1.4308.
Arandela de presión de plástico de alto rendimiento reforzado con fibra de vidrio.
Perno del eje y tornillo prisionero de acero inoxidable 1.4305...

Versión:Empuñadura con pulimentado electrolítico o tratamiento con chorro.
Arandela de presión de color negro.
Perno del eje y tornillo prisionero con acabado natural.Indicación:Los plásticos tienen la peculiaridad de presentar un alto índice de fluencia cuando se someten a cargas (cedencia).Accesorios:En las superficies ligeramente arqueadas se puede pedir también opcionalmente una arandela de acero inoxidable 04234.
Esta se puede instalar como arandela de apoyo entre la arandela de presión y la superficie de apoyo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04232-12 inch Palancas excéntricas de acero inoxidable con rosca interior y exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable - inch

229 kB

Planos (vista completa)

Palancas excéntricas de acero inoxidable con rosca interior y arandela de presión de plástico - inch

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca interior y arandela de presión de plástico - inch

Selección/filtro de artículos

Referencia	N.º de art. antiguo norelem	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-12-75120AD	-	pulido electrolítico	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	439.60 MXN
04232-12-85120AD	-	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	439.60 MXN
04232-12-95120AD	04232-95120AD	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	439.60 MXN
04232-12-75120AE	-	pulido electrolítico	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	439.60 MXN
04232-12-85120AE	-	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	439.60 MXN
04232-12-95120AE	04232-95120AE	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	439.60 MXN
04232-12-05120AE	04232-05120AE	pulido electrolítico	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	467.04 MXN
04232-12-05120A0	04232-05120A0	pulido electrolítico	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	467.04 MXN
04232-12-05120A1	04232-05120A1	pulido electrolítico	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	467.04 MXN
04232-12-15120A1	04232-15120A1	pulido electrolítico	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	550.48 MXN
04232-12-15120A2	04232-15120A2	pulido electrolítico	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	550.48 MXN
04232-12-25120A3	04232-25120A3	pulido electrolítico	5/16-18	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	761.32 MXN
04232-12-75123AD	-	tratado con chorro	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	395.36 MXN
04232-12-85123AD	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	395.36 MXN
04232-12-95123AD	04232-95123AD	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	395.36 MXN
04232-12-75123AE	-	tratado con chorro	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	1	0,5	50	395.36 MXN
04232-12-85123AE	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	1	0,6	45	395.36 MXN
04232-12-95123AE	04232-95123AE	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	1,5	90	395.36 MXN
04232-12-05123AE	04232-05123AE	tratado con chorro	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	420.28 MXN
04232-12-05123A0	04232-05123A0	tratado con chorro	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	420.28 MXN
04232-12-05123A1	04232-05123A1	tratado con chorro	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	1	2,5	100	420.28 MXN
04232-12-15123A1	04232-15123A1	tratado con chorro	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	495.04 MXN
04232-12-15123A2	04232-15123A2	tratado con chorro	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	4	120	495.04 MXN
04232-12-25123A3	04232-25123A3	tratado con chorro	5/16-18	25	11	33,3	24	18,3	28,8	96	108	1,5	8	350	686.00 MXN

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable - inch

Más información

Planos

Palancas excéntricas de acero inoxidable con rosca exterior, arandela de presión de plástico y tornillo prisionero de acero inoxidable - inch

Selección/filtro de artículos

Referencia	N.º de art. antiguo norelem	Superficie cuerpo de base	D	D1	D2	B	B1	H	H1	A	A1	L	Carrera S	Fuerza de sujeción F (kN)	Fuerza manual FH N	Precio
04232-12-75120ADX10	-	pulido electrolítico	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	454.72 MXN
04232-12-75120ADX15	-	pulido electrolítico	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	454.72 MXN
04232-12-75120ADX30	-	pulido electrolítico	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	454.72 MXN
04232-12-85120ADX10	-	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	454.72 MXN
04232-12-85120ADX15	-	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	454.72 MXN
04232-12-85120ADX30	-	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	454.72 MXN
04232-12-95120ADX10	04232-95120ADX10	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	454.72 MXN
04232-12-95120ADX15	04232-95120ADX15	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	454.72 MXN
04232-12-95120ADX30	04232-95120ADX30	pulido electrolítico	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	454.72 MXN
04232-12-75120AEX10	-	pulido electrolítico	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	454.72 MXN
04232-12-75120AEX15	-	pulido electrolítico	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	454.72 MXN
04232-12-75120AEX30	-	pulido electrolítico	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	454.72 MXN
04232-12-85120AEX10	-	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	454.72 MXN
04232-12-85120AEX15	-	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	454.72 MXN
04232-12-85120AEX30	-	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	454.72 MXN
04232-12-95120AEX10	04232-95120AEX10	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	454.72 MXN
04232-12-95120AEX15	04232-95120AEX15	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	454.72 MXN
04232-12-95120AEX30	04232-95120AEX30	pulido electrolítico	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	454.72 MXN
04232-12-05120AEX15	04232-05120AEX15	pulido electrolítico	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	483.00 MXN
04232-12-05120AEX20	04232-05120AEX20	pulido electrolítico	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	483.00 MXN
04232-12-05120AEX30	04232-05120AEX30	pulido electrolítico	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	483.00 MXN
04232-12-05120A0X20	04232-05120A0X20	pulido electrolítico	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	483.00 MXN
04232-12-05120A0X30	04232-05120A0X30	pulido electrolítico	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	483.00 MXN
04232-12-05120A0X40	04232-05120A0X40	pulido electrolítico	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	501.48 MXN
04232-12-05120A0X50	04232-05120A0X50	pulido electrolítico	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	501.48 MXN
04232-12-05120A1X20	04232-05120A1X20	pulido electrolítico	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	483.00 MXN
04232-12-05120A1X30	04232-05120A1X30	pulido electrolítico	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	483.00 MXN
04232-12-05120A1X40	04232-05120A1X40	pulido electrolítico	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	501.48 MXN
04232-12-05120A1X50	04232-05120A1X50	pulido electrolítico	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	501.48 MXN
04232-12-15120A1X20	04232-15120A1X20	pulido electrolítico	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	568.12 MXN
04232-12-15120A1X30	04232-15120A1X30	pulido electrolítico	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	568.12 MXN
04232-12-15120A1X40	04232-15120A1X40	pulido electrolítico	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	589.40 MXN
04232-12-15120A1X50	04232-15120A1X50	pulido electrolítico	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	589.40 MXN
04232-12-15120A2X20	04232-15120A2X20	pulido electrolítico	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	568.12 MXN
04232-12-15120A2X30	04232-15120A2X30	pulido electrolítico	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	568.12 MXN
04232-12-15120A2X40	04232-15120A2X40	pulido electrolítico	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	589.40 MXN
04232-12-15120A2X50	04232-15120A2X50	pulido electrolítico	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	589.40 MXN
04232-12-25120A3X25	04232-25120A3X25	pulido electrolítico	5/16-18	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	772.52 MXN
04232-12-25120A3X30	04232-25120A3X30	pulido electrolítico	5/16-18	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	772.52 MXN
04232-12-25120A3X40	04232-25120A3X40	pulido electrolítico	5/16-18	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	795.76 MXN
04232-12-25120A3X50	04232-25120A3X50	pulido electrolítico	5/16-18	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	795.76 MXN
04232-12-25120A4X25	04232-25120A4X25	pulido electrolítico	3/8-16	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	772.52 MXN
04232-12-25120A4X30	04232-25120A4X30	pulido electrolítico	3/8-16	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	772.52 MXN
04232-12-25120A4X40	04232-25120A4X40	pulido electrolítico	3/8-16	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	795.76 MXN
04232-12-25120A4X50	04232-25120A4X50	pulido electrolítico	3/8-16	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	795.76 MXN
04232-12-75123ADX10	-	tratado con chorro	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	408.80 MXN
04232-12-75123ADX30	-	tratado con chorro	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	408.80 MXN
04232-12-75123ADX15	-	tratado con chorro	6-32	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	408.80 MXN
04232-12-85123ADX10	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	408.80 MXN
04232-12-85123ADX15	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	408.80 MXN
04232-12-85123ADX30	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	408.80 MXN
04232-12-95413ADX10	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	428.68 MXN
04232-12-95413ADX15	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	428.68 MXN
04232-12-95413ADX30	-	tratado con chorro	6-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	428.68 MXN
04232-12-75123AEX10	-	tratado con chorro	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	10	1	0,5	50	408.80 MXN
04232-12-75123AEX15	-	tratado con chorro	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	15	1	0,5	50	408.80 MXN
04232-12-75123AEX30	-	tratado con chorro	8-32	10,7	6	13,8	11,5	9	13,5	22	27,5	30	1	0,5	50	408.80 MXN
04232-12-85123AEX10	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	10	1	0,6	45	408.80 MXN
04232-12-85123AEX15	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	15	1	0,6	45	408.80 MXN
04232-12-85123AEX30	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	28	33,5	30	1	0,6	45	408.80 MXN
04232-12-95413AEX10	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	428.68 MXN
04232-12-95413AEX15	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	428.68 MXN
04232-12-95413AEX30	-	tratado con chorro	8-32	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	428.68 MXN
04232-12-05413AEX15	-	tratado con chorro	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	456.68 MXN
04232-12-05413AEX20	-	tratado con chorro	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	456.68 MXN
04232-12-05413AEX30	-	tratado con chorro	8-32	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	456.68 MXN
04232-12-05413A0X20	-	tratado con chorro	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	456.68 MXN
04232-12-05413A0X30	-	tratado con chorro	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	456.68 MXN
04232-12-05413A0X40	-	tratado con chorro	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	473.76 MXN
04232-12-05413A0X50	-	tratado con chorro	10-24	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	473.76 MXN
04232-12-05413A1X20	-	tratado con chorro	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	456.68 MXN
04232-12-05413A1X30	-	tratado con chorro	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	456.68 MXN
04232-12-05413A1X40	-	tratado con chorro	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	473.76 MXN
04232-12-05413A1X50	-	tratado con chorro	10-32	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	473.76 MXN
04232-12-15413A1X20	-	tratado con chorro	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	537.04 MXN
04232-12-15413A1X30	-	tratado con chorro	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	537.04 MXN
04232-12-15413A1X40	-	tratado con chorro	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	556.92 MXN
04232-12-15413A1X50	-	tratado con chorro	10-32	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	556.92 MXN
04232-12-15413A2X20	-	tratado con chorro	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	537.04 MXN
04232-12-15413A2X30	-	tratado con chorro	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	537.04 MXN
04232-12-15413A2X40	-	tratado con chorro	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	556.92 MXN
04232-12-15413A2X50	-	tratado con chorro	1/4-20	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	556.92 MXN
04232-12-25413A3X25	-	tratado con chorro	5/16-18	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	729.40 MXN
04232-12-25413A3X30	-	tratado con chorro	5/16-18	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	729.40 MXN
04232-12-25413A3X40	-	tratado con chorro	5/16-18	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	751.80 MXN
04232-12-25413A3X50	-	tratado con chorro	5/16-18	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	751.80 MXN
04232-12-25413A4X25	-	tratado con chorro	3/8-16	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	729.40 MXN
04232-12-25413A4X30	-	tratado con chorro	3/8-16	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	729.40 MXN
04232-12-25413A4X40	-	tratado con chorro	3/8-16	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	751.80 MXN
04232-12-25413A4X50	-	tratado con chorro	3/8-16	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	751.80 MXN
