03099-11_A inchPasadores de bloqueo de acero inoxidable, forma A, sin tapa de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

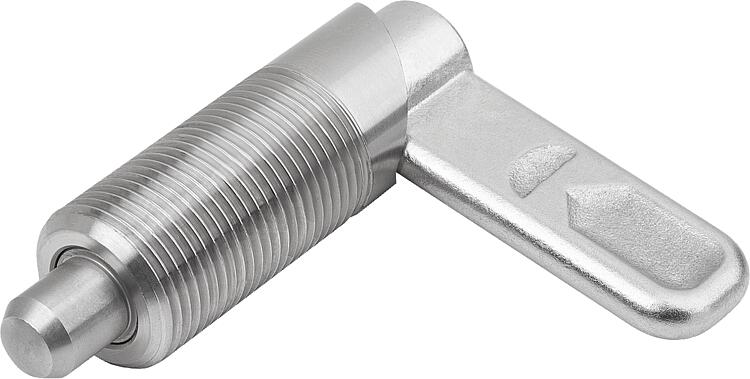

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:Pestillo 1.4308.
Casquillo roscado y clavija de bloqueo 1.4305.
Muelle de compresión 1.4310. Versión:Casquillo roscado y pestillo con acabado natural.
Clavija de bloqueo pulida y con acabado natural.
Muelle de compresión con acabado natural.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Montaje mediante rosca exteriorA petición:Modelos especiales.
Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.
Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

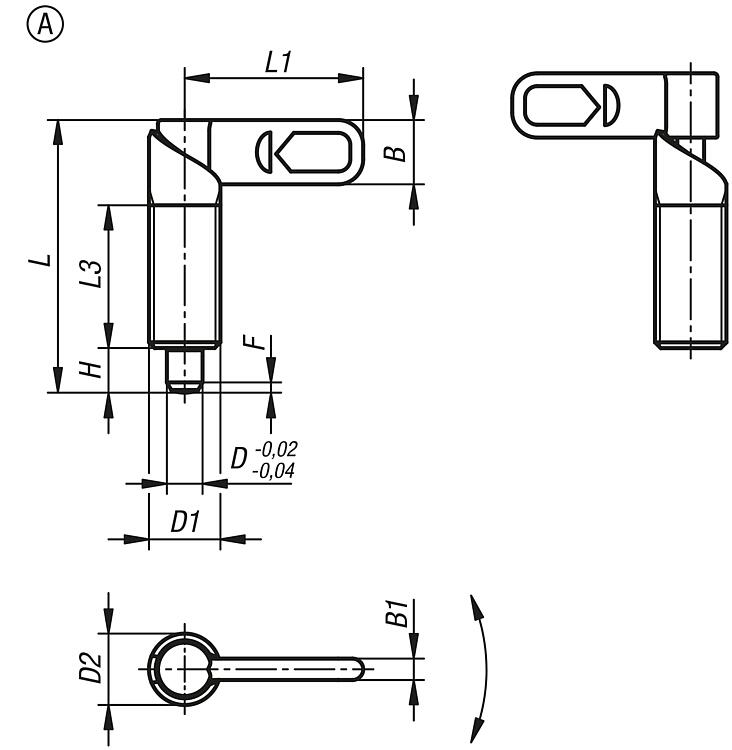

| Referencia | Forma | D | D1 | D2 | L | L1 | L3 | B | B1 | H | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-11-10404A4 | A | 4 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 |  | | 502.88 MXN | | | 03099-11-10405A4 | A | 5 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 502.88 MXN | | | 03099-11-10406A4 | A | 6 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 502.88 MXN | | | 03099-11-10404AL | A | 4 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1 | 8 | 14 | | | 502.88 MXN | | | 03099-11-10405AL | A | 5 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,3 | 8 | 14 | | | 502.88 MXN | | | 03099-11-10406AL | A | 6 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 1,8 | 8 | 14 | | | 502.88 MXN | | | 03099-11-10405A5 | A | 5 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10406A5 | A | 6 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10408A5 | A | 8 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10405AM | A | 5 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 1,3 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10406AM | A | 6 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 1,8 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10408AM | A | 8 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 2,3 | 8 | 15 | | | 548.52 MXN | | | 03099-11-10406A6 | A | 6 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10408A6 | A | 8 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10410A6 | A | 10 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10406AN | A | 6 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 1,8 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10408AN | A | 8 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,3 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10410AN | A | 10 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 2,8 | 15 | 35 | | | 602.84 MXN | | | 03099-11-10408A7 | A | 8 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 715.96 MXN | | | 03099-11-10410A7 | A | 10 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 715.96 MXN | | | 03099-11-10412A7 | A | 12 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 715.96 MXN | | | 03099-11-10408AO | A | 8 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,3 | 20 | 60 | | | 715.96 MXN | | | 03099-11-10410AO | A | 10 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 2,8 | 20 | 60 | | | 715.96 MXN | | | 03099-11-10412AO | A | 12 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 3 | 20 | 60 | | | 715.96 MXN | |
