03041_VF inchPiezas de presión con resorte, hexágono interior y pasador de... |
Volver |
|

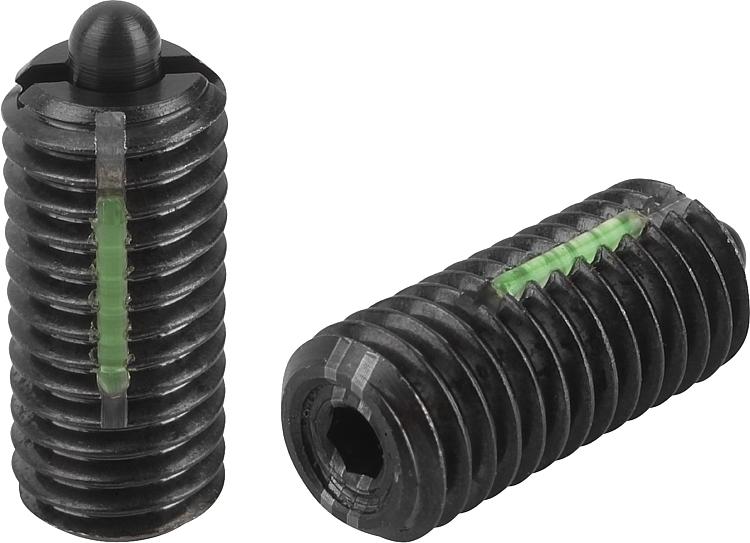

Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de acero.
Resorte de acero para muelles cl. D.
Seguro roscado de nylon.Versión:Bruñido. Perno de presión endurecido.Indicación:A continuación figuran las piezas de presión con resorte en pulgadas correspondientes, con las que se pueden utilizar las llaves de montaje.
M3 = 6-32
M4 = 8-32 y 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32

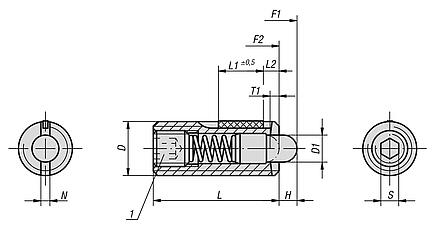

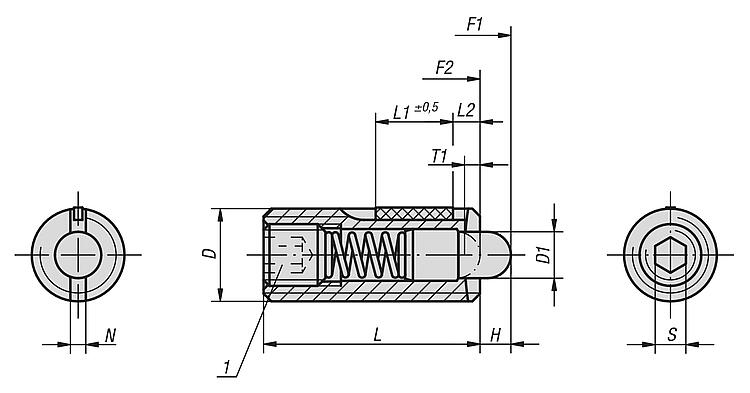

M16 = 5/8-11Indicación sobre el dibujo:L2 = aprox. dos filetes
1) Tornillo de sujeción pegado DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| D | D1 | H | L | L1 | T1 | N | S | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | Par de apriete
aprox. Nm | Par de desenroscado
aprox. Nm | Referencia de la
lave de montaje | CAD | Acc. | Precio | Pedir |
|---|
| 03041-2A1 | 10-32 | 2,4 | 2,3 | 18 | 7 | 0,8 | 0,8 | 1,5 | 11 | 29 | 0,12 | 0,08 | 03040-905 |  | | 87.08 MXN | | | 03041-2AJ | 1/4-28 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 14 | 37 | 0,45 | 0,22 | 03040-906 | | | 91.56 MXN | | | 03041-2A2 | 1/4-20 | 2,7 | 2,5 | 20 | 7 | 1 | 1 | 2 | 14 | 37 | 0,45 | 0,22 | 03040-906 | | | 91.56 MXN | | | 03041-2A3 | 5/16-18 | 3,5 | 3 | 22 | 8 | 1,4 | 1,2 | 2,5 | 22 | 65 | 1,05 | 0,37 | 03040-908 | | | 105.28 MXN | | | 03041-2A4 | 3/8-16 | 4 | 3 | 22 | 9 | 1,4 | 1,6 | 3 | 19 | 70 | 1,3 | 0,6 | 03040-910 | | | 115.92 MXN | | | 03041-2A5 | 1/2-13 | 6 | 4 | 28 | 10 | 2 | 2 | 4 | 25 | 85 | 2 | 1,3 | 03040-912 | | | 184.80 MXN | | | 03041-2A6 | 5/8-11 | 7,5 | 5 | 32 | 14 | 2,5 | 2,5 | 5 | 60 | 150 | 3,9 | 3 | 03040-916 | | | 254.80 MXN | |
