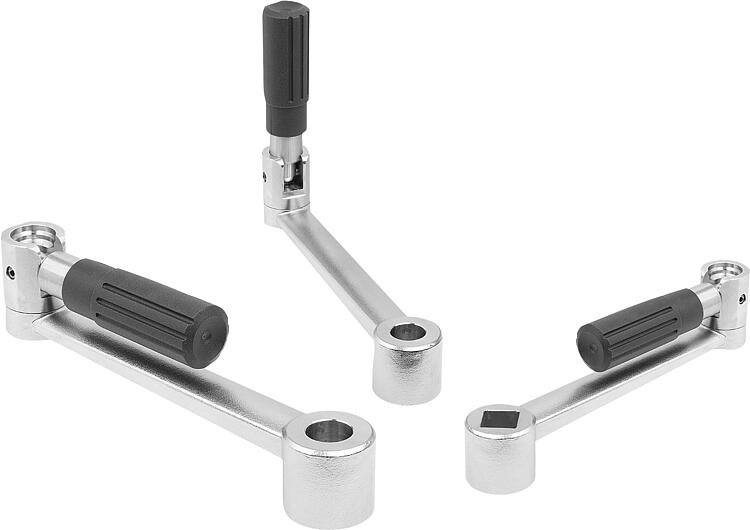

        Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Manivela de acero inoxidable 1.4308.
Empuñadura cilíndrica de termoplástico y acero inoxidable 1.4404.

Versión:Manivela de acabado natural.
Termoplástico gris antracita.
Acero inoxidable de acabado natural.Indicación:Similar a la norma DIN 469.
En las versiones con perforación transversal, la sujeción se realiza mediante un tornillo de sujeción atornillado ISO 4027 (DIN 914).Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06507 Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable

157 kB

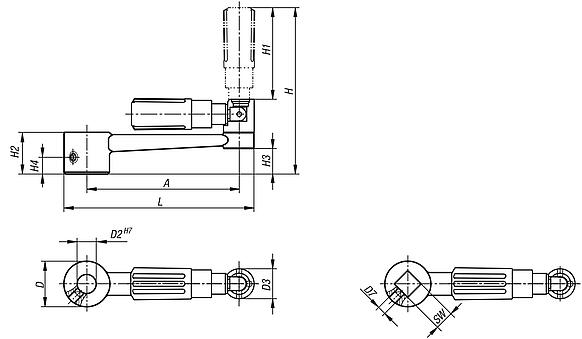

Planos (vista completa)

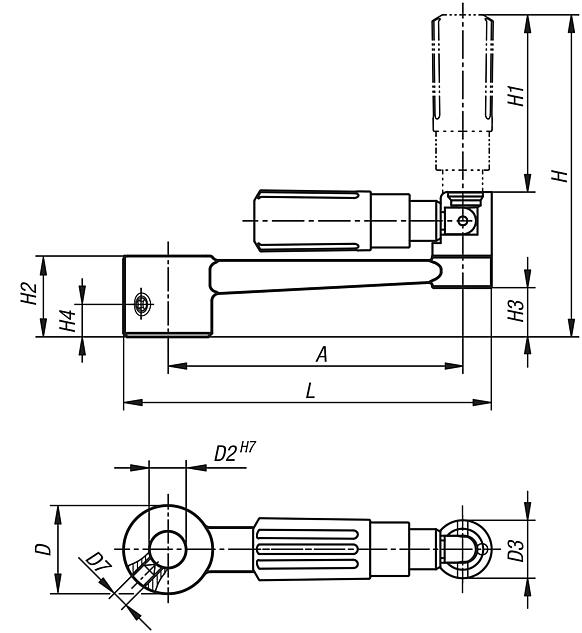

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable con agujero de referencia

Más información

Planos

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable con agujero de referencia

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
06507-1110	agujero de referencia	sin perforación transversal	80	24	10	16	-	89	49	22	13,4	-	100
06507-1212	agujero de referencia	sin perforación transversal	100	28	12	20	-	108	59,5	26	16	-	124
06507-1314	agujero de referencia	sin perforación transversal	125	30	14	26	-	140	83	28	15,8	-	153
06507-1417	agujero de referencia	sin perforación transversal	160	34	17	26	-	144	83	32	19,6	-	190
06507-11106	agujero de referencia	con perforación transversal	80	24	10	16	M6	89	49	22	13,4	7,5	100
06507-12126	agujero de referencia	con perforación transversal	100	28	12	20	M6	108	59,5	26	16	7,5	124
06507-13146	agujero de referencia	con perforación transversal	125	30	14	26	M6	140	83	28	15,8	7,5	153
06507-14176	agujero de referencia	con perforación transversal	160	34	17	26	M6	144	83	32	19,6	7,5	190

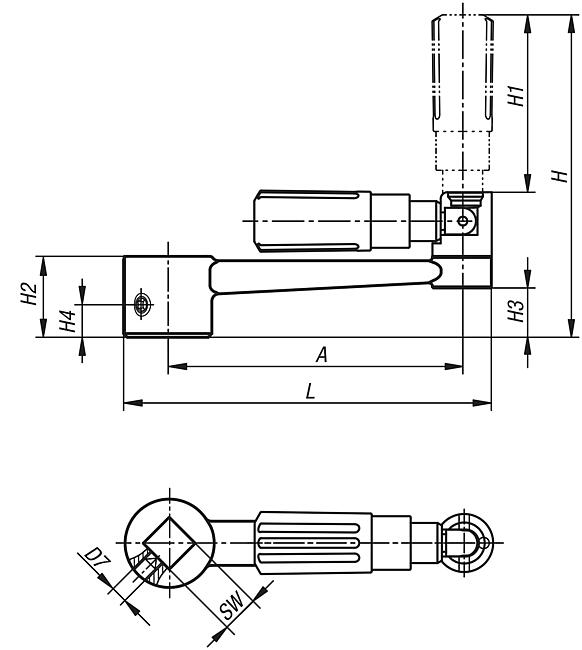

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable y hembra cuadrada

Más información

Planos

Manivelas de mano de acero inoxidable con empuñadura cilíndrica plegable y hembra cuadrada

Selección/filtro de artículos

Referencia	Versión 1	Versión 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
06507-2110	hembra cuadrada	sin perforación transversal	80	24	16	-	89	49	22	13,4	-	100	10
06507-2212	hembra cuadrada	sin perforación transversal	100	28	20	-	108	59,5	26	16	-	124	12
06507-2314	hembra cuadrada	sin perforación transversal	125	30	26	-	140	83	28	15,8	-	153	14
06507-2417	hembra cuadrada	sin perforación transversal	160	34	26	-	144	83	32	19,6	-	190	17
06507-21106	hembra cuadrada	con perforación transversal	80	24	16	M6	89	49	22	13,4	7,5	100	10
06507-22126	hembra cuadrada	con perforación transversal	100	28	20	M6	108	59,5	26	16	7,5	124	12
06507-23146	hembra cuadrada	con perforación transversal	125	30	26	M6	140	83	28	15,8	7,5	153	14
06507-24176	hembra cuadrada	con perforación transversal	160	34	26	M6	144	83	32	19,6	7,5	190	17
