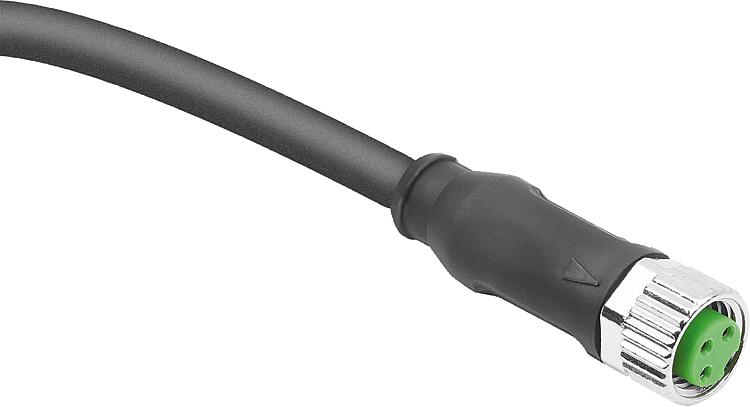

80150_AConectores macho M8x1, casquillo con cierre de rosca sin... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Carcasa: plástico.
Cable: PUR (PVC de 4 polos).
Aislamiento de conductor: PP (PVC de 4 polos).
Contacto: aleación de cobre
Superficie de contacto: Au (oro).
Cierre: Fundición inyectada de cinc y niquelada.Versión:Casquillo (hembra).
Color de la carcasa: negro
Color del cable: negro.Indicación:Conectores macho con cierre de rosca.
Conectores macho recubiertos por extrusión en el cable.

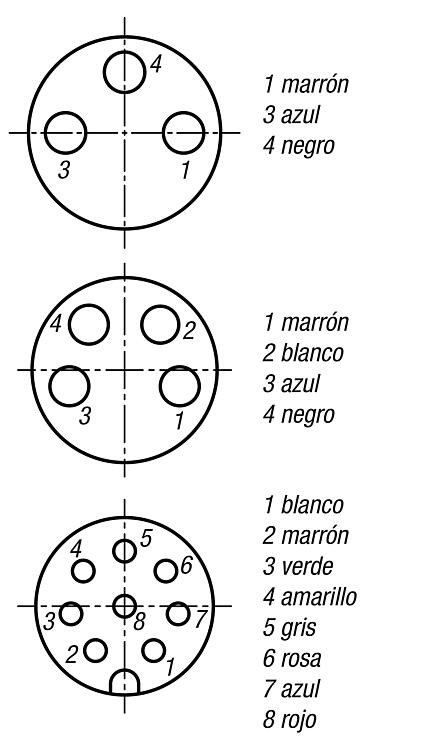

Identificación de hilos según código de color DIN 47100.
Codificación A. Par de apriete recomendado del cierre 0,4 Nm.
Los conectores macho están concebidos para usos en la construcción de instalaciones, controles y equipos eléctricos.Datos técnicos:Número de ciclos de enchufe: ≥ 100.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

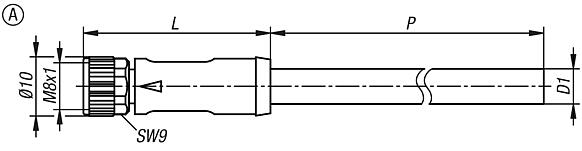

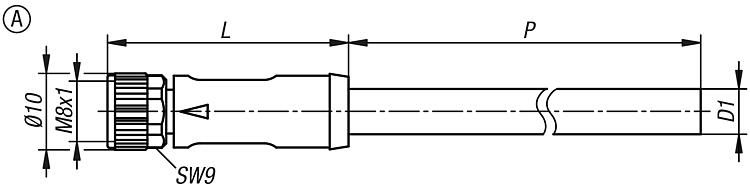

Referencia
| Versión 2 | Forma | Modelo
de forma | P | D1
| L | Número de
conductores x
sección de conductor | Clase de protección | Tensión de servicio
V | Tensión de impulso
nominal
V | CAD | Acc. | Precio | Pedir |
|---|
| 80150-010X2000 | 3 polos | A | casquillo recto | 2000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 |  | | 246.68 MXN | | | 80150-010X5000 | 3 polos | A | casquillo recto | 5000 | 4,1 | 32 | 3 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 372.96 MXN | | | 80150-011X3000 | 4 polos | A | casquillo recto | 3000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 261.80 MXN | | | 80150-011X5000 | 4 polos | A | casquillo recto | 5000 | 4,8 | 32 | 4 x 0,25 mm² | IP65/IP67 | 50 AC / 60 DC | 1500 | | | 300.44 MXN | | | 80150-012X3000 | 8 polos | A | casquillo recto | 3000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 843.08 MXN | | | 80150-012X5000 | 8 polos | A | casquillo recto | 5000 | 5,5 | 34 | 8 x 0,14 mm² | IP65/IP67 | 30 AC / 30 DC | 800 | | | 1,071.28 MXN | |
Referencia
| Corriente nominal
(40 °C)
A | Resistencia del conductor
(20 °C)
Ω/Km | Grado de suciedad | Tensión nominal
V | Tensión de ensayo
V | Radio de curvatura
del cable
en movimiento | CAD | Acc. | Precio | Pedir |
|---|
| 80150-010X2000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 246.68 MXN | | | 80150-010X5000 | 4 | 79 | 3 | 300 AC | 2500 AC | ≥ 10 x D1 | | | 372.96 MXN | | | 80150-011X3000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 261.80 MXN | | | 80150-011X5000 | 4 | 79 | 3 | 300 AC | 2000 AC | ≥ 10 x D1 | | | 300.44 MXN | | | 80150-012X3000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 843.08 MXN | | | 80150-012X5000 | 1,5 | 78 | 3 | 300 AC | 3000 AC | ≥ 10 x D1 | | | 1,071.28 MXN | |
Referencia
| Radio de curvatura
del cable
fijo | Número de
ciclos de flexión
máx. | Rango de temperatura
Cable
en movimiento | Rango de temperatura
Cable
fijo | Compatibilidad CEM | Libre de halógenos | CAD | Acc. | Precio | Pedir |
|---|
| 80150-010X2000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | sin apantallar | Sí | | | 246.68 MXN | | | 80150-010X5000 | ≥ 5 x D1 | 10000000 (25 °C) | T= -25 °C - +80 °C | T= -40 °C - +80 °C | sin apantallar | Sí | | | 372.96 MXN | | | 80150-011X3000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | sin apantallar | No | | | 261.80 MXN | | | 80150-011X5000 | ≥ 5 x D1 | 2000000 (25 °C) | T= -5 °C - +80 °C | T= -30 °C - +80 °C | sin apantallar | No | | | 300.44 MXN | | | 80150-012X3000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | sin apantallar | No | | | 843.08 MXN | | | 80150-012X5000 | ≥ 6 x D1 | 2000000 (25 °C) | T= -15 °C - +80 °C | T= -30 °C - +80 °C | sin apantallar | No | | | 1,071.28 MXN | |
