Pulsadores de parada de emergencia, versión integrada Ø 22,3 mm
con bloques de contactos, forma B
81150-08_B

Pulsadores de parada de emergencia, versión integrada Ø 22,3...

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Plástico.
Conexiones de contacto AgNi.

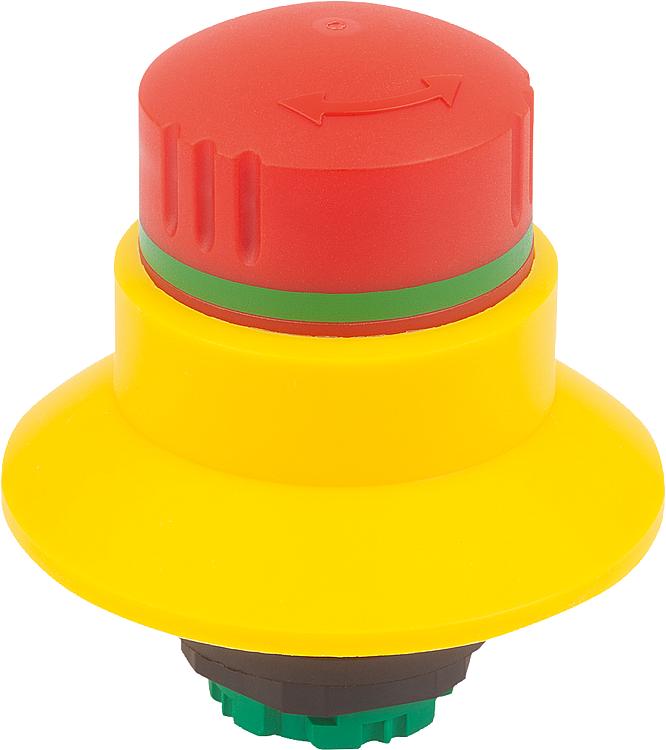

Versión:Botón pulsador rojo.
Marco amarillo.
Indicación:Los pulsadores de parada de emergencia sirven para desconectar manualmente máquinas e instalaciones en caso de peligro. El botón pulsador se enclava al accionarlo y se puede desbloquear de nuevo girándolo hacia la derecha o la izquierda. El botón rojo está situado sobre un fondo amarillo. Esto permite identificarlo con facilidad.

Certificados / normas cumplidas:
CE, TÜV Süd, CCC, cULus, UR.
EN 60947-5-1, EN 60947-5-5, EN ISO 13850.
Datos técnicos:Posición de montaje: opcional.
Durabilidad mecánica: 50.000 ciclos de conmutación.
Durabilidad eléctrica: 50.000 ciclos de conmutación con carga nominal.
Contacto de ruptura normalmente cerrado: según EN 60947-5-1, Anexo K.

Tensión de aislamiento nominal Ui: 250 V.
Corriente continua térmica: 10A.

Categoría de uso según IEC/EN60947-5-1:
AC15: 250 V / 3 A.
DC13: 24 V / 2 A.
Rango de temperatura:Temperatura de almacenamiento: -50 °C a +85 °C.
Temperatura de trabajo: -25 °C a +55 °C.
Ventajas:El contacto de seguridad supervisa continuamente la conexión correcta entre el pulsador de parada de emergencia y el elemento de contacto. Si, debido a un montaje descuidado o a un daño mecánico, el pulsador de parada de emergencia queda seccionado del elemento de contacto, el contacto de seguridad se corta de inmediato y la máquina se detiene.Volumen de suministroEl pulsador de parada de emergencia está formado por un botón pulsador, una tuerca de racor, 2 bloques de contactos, 1 contacto NC, 1 contacto NC con contacto de seguridad integrado (contacto N.O.) para la desconexión en caso de avería y un soporte para los bloques de contacto.Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 81150-08_B Pulsadores de parada de emergencia, versión integrada Ø 22,3 mm con bloques de contactos, forma B 217 kB

Planos

Pulsadores de parada de emergencia, versión integrada Ø 22,3 mm
con bloques de contactos, forma B

Selección/filtro de artículos

Referencia

FormaModelo
de forma
Ø instalaciónLongitud de aislamiento
mm
Tipo de
conexión
CADAcc.PrecioPedir
81150-08-213210BCon collar antibloqueo22,38-10Abrazadera elástica 937.16 MXN
Referencia

Sección de
conexión máx.
(mm²)
Cantidad de contactos
normalmente abiertos
Cantidad de contactos
normalmente cerrados
Par de apriete
tuerca de montaje
Nm
IluminableCADAcc.PrecioPedir
81150-08-2132100,75-2,5122,5No 937.16 MXN
Referencia

Collar antibloqueoResistencia de paso
en ohmios
DesbloqueoTensión de contacto
mín.
V
Corriente de contacto
mín.
mA
CADAcc.PrecioPedir
81150-08-213210<100Giro a la derecha/ izquierda245 937.16 MXN
Referencia

Tiempo de rebote
ms
Indicador de posición
de conmutación
Clase de protecciónClase de protecciónAutocontroladoInfalibleCADAcc.PrecioPedir
81150-08-213210<10IP65/IP67II Aislamiento protector 937.16 MXN
