Interruptores de seguridad con codificación magnética

Volver

Productos
- Vista general de productos
  - Electromecánica
    - Sensores
      - Interruptor de seguridad

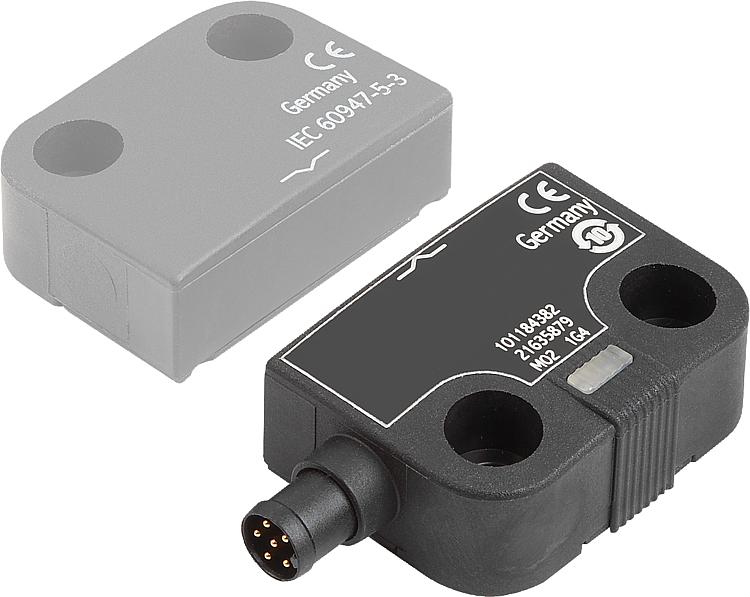

        Interruptores de seguridad con codificación magnética

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de plástico, termoplástico.Versión:Forma de funcionamiento: magnética, contacto Reed
Clase de tensión: DC (tensión continua).
Tipo de instalación: casi al ras.
Clase de protección: IP 67.Indicación de pedido:Se necesita un actuador a juego con el interruptor de seguridad correspondiente. El actuador debe pedirse por separado.Indicación:Interruptores de seguridad magnéticos para aplicaciones en puertas de protección, cubiertas de seguridad y compuertas. Al abrir el dispositivo de seguridad se produce automáticamente la desconexión segura de la instalación.

Los interruptores de seguridad funcionan sin contacto mediante un sistema magnético codificado. La electrónica se encuentra en una carcasa totalmente encapsulada. En función de la versión, el estado de conmutación se muestra con un LED.

Certificados:
TÜV, cULus, EAC.

Cumple las normas:

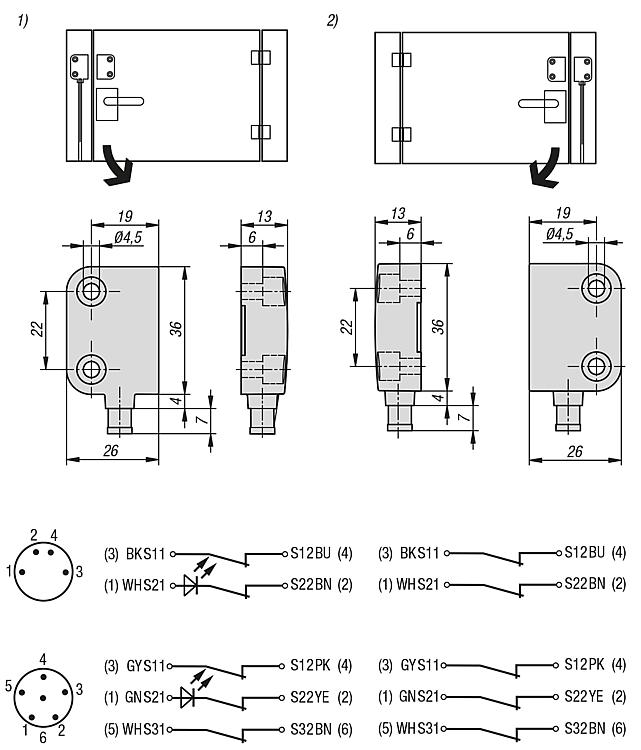

ISO 13849-1, IEC 60947-5-3, BG-GS-ET-14.Rango de temperatura:De -25 °C a +70 °CAccesorios:Actuadores para interruptor de seguridad con codificación magnética 83455-10.Indicación sobre el dibujo:

1) derecha
2) izquierda

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 83455 Interruptores de seguridad con codificación magnética

240 kB

Planos

Selección/filtro de artículos

Referencia	Tope de puerta	LED Indicación Número	Observación	Contacto de señalización	Tensión de conmutación máx. V DC	Precio
83455-1021061	a la derecha	-	-	sí	30	2,269.96 MXN
83455-2021061	a la izquierda	-	-	sí	30	2,269.96 MXN
83455-1021161	a la derecha	1	LED se enciende cuando la puerta de protección está cerrada	sí	24	2,344.72 MXN
83455-2021161	a la izquierda	1	LED se enciende cuando la puerta de protección está cerrada	sí	24	2,344.72 MXN
83455-1020142	a la derecha	1	LED se enciende cuando la puerta de protección está cerrada	no	24	1,846.32 MXN
83455-2020142	a la izquierda	1	LED se enciende cuando la puerta de protección está cerrada	no	24	1,846.32 MXN
83455-1020042	a la derecha	-	-	no	75	1,773.24 MXN
83455-2020042	a la izquierda	-	-	no	75	1,773.24 MXN

Referencia	Corriente de conmutación máx. A	Potencia de conmutación máx. VA	Frecuencia de conmutación máx. Hz	Número de contactos de apertura (contactos de seguridad)	Número de contactos de apertura (contactos de señalización)	Precio
83455-1021061	0,4	10	5	2	1	2,269.96 MXN
83455-2021061	0,4	10	5	2	1	2,269.96 MXN
83455-1021161	0	0,2	5	2	1	2,344.72 MXN
83455-2021161	0	0,2	5	2	1	2,344.72 MXN
83455-1020142	0	0,2	5	2	-	1,846.32 MXN
83455-2020142	0	0,2	5	2	-	1,846.32 MXN
83455-1020042	0,4	10	5	2	-	1,773.24 MXN
83455-2020042	0,4	10	5	2	-	1,773.24 MXN

Referencia	Distancia de conmutación Sn activado mm	Distancia de conmutación Sn desactivado mm	Tipo de conexión	Número de polos	Precio
83455-1021061	5	15	conector 8mm	6 polos	2,269.96 MXN
83455-2021061	5	15	conector 8mm	6 polos	2,269.96 MXN
83455-1021161	5	15	conector 8mm	6 polos	2,344.72 MXN
83455-2021161	5	15	conector 8mm	6 polos	2,344.72 MXN
83455-1020142	5	15	conector M8	4 polos	1,846.32 MXN
83455-2020142	5	15	conector M8	4 polos	1,846.32 MXN
83455-1020042	5	15	conector M8	4 polos	1,773.24 MXN
83455-2020042	5	15	conector M8	4 polos	1,773.24 MXN
