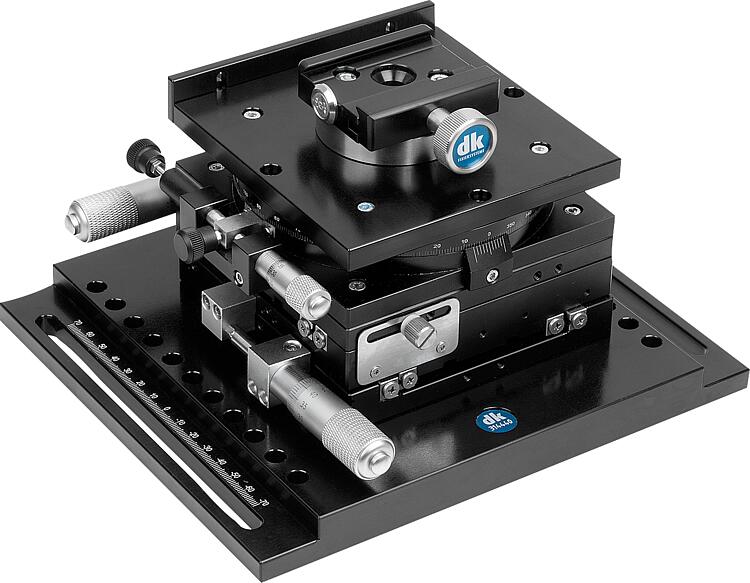

        Mesas de posicionamiento de aluminio con soporte de sujeción rápida

Descripción del artículo/Imágenes del producto

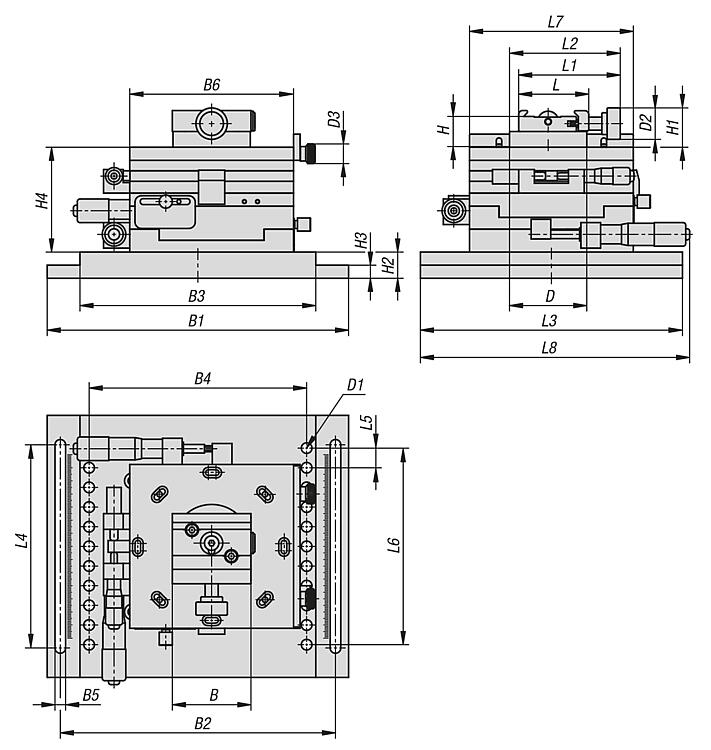

DescripciónMaterial:Cuerpo base de aluminio.
Componentes de acero inoxidable.Versión:Cuerpo base con revestimiento duro.

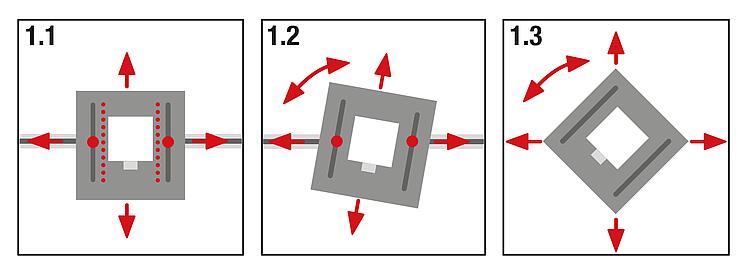

Componentes de acabado natural.Indicación:La mesa de posicionamiento tiene ajuste continuo en sentido X e Y. En los taladros D1 se pueden insertar pasadores guía, de modo que encajen en la ranura en T de la mesa de máquinas (figura 1.1). De esta forma se puede realizar un desplazamiento exacto a lo largo del eje de medición. Sin pasadores, la mesa de posicionamiento se puede girar (figura 1.2), pero fijándola de forma efectiva gracias a los agujeros alargados. En las mesas de máquinas sin ranura en T, la mesa de posicionamiento se puede insertar por su propio y elevado peso, así como reajustar y girar como se desee (figura 1.3).

El objeto de ensayo se puede ajustar con precisión linealmente en dirección X e Y en la mesa de posicionamiento, así como girarlo 360°. El ajuste fino gradual se realiza en sentido X e Y en un rango de regulación de +/- 12,5 mm. La aproximación es de 0,5 mm por vuelta.

El ajuste aproximado puede girarse 360°. El ajuste de precisión es de 0,33° por cada giro. La fijación y el posicionamiento fijo se realizan mediante apriete.
Se trata de un modelo compacto, con lo que no hay que utilizar varios módulos para posicionar el objeto de ensayo.

La mesa de posicionamiento cuenta con un soporte de sujeción rápida. Con ello, todos los artículos se pueden montar e insertar con un asiento de sujeción rápida. El soporte de sujeción rápida también se puede retirar, con lo que la superficie de apoyo se puede utilizar para cualquier elemento de fijación y poner en contacto con el tope ajustable. El tope también se puede quitar. El soporte de sujeción rápida está fijado a la mesa de posicionamiento con un tornillo M6.Accesorios:Soportes de sujeción rápida con elemento angular 33227-10.
Soportes de sujeción rápida con elemento angular giratorios 34007.
Soportes de sujeción rápida giratorios 34007-02.
Tornillos de banco de precisión 33225-5003511.
Dispositivos de sujeción céntricos de precisión 34010.
Mandriles de tres mordazas de precisión 34011.
Adaptadores 33226-05.
Soportes de agujas 33227.
Dispositivos de sujeción de piezas pequeñas 34012.
Prismas magnéticos 34013.
Prismas con tornillo tensor de muelle / pisador 34013-05.
Prismas 34013-10.
Placas de fijación 34032.Volumen de suministroTuercas para ranuras en T DIN 508 07060-08, 07060-081 y 07060-082 (2 por artículo), así como 2 botones moleteados 06092-0208X20 y 2 pasadores guía.Características especiales:
