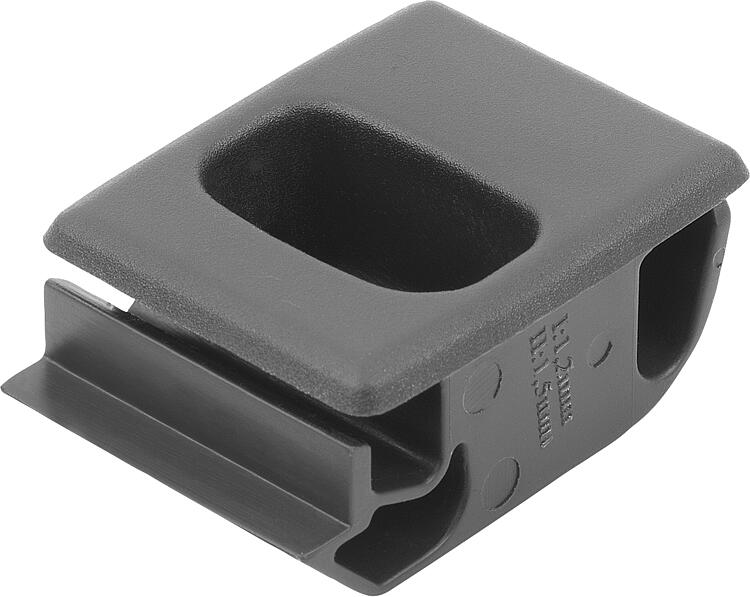

05596-42_ACierre a presión de plástico con uñero, encajable, forma A, mini |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Cierre PC/ABS.
Muelle acero inoxidable 1.4310. Versión:Cierre negro.
Muelle en acabado natural.Indicación:Estos cierres a presión están diseñados para el montaje al ras en puertas, compuertas y cubiertas.
Disponibles en seis tamaños diferentes para distintos grosores de hoja de puerta.
Inflamabilidad: en la lista de UL94-HB.Modo de accionamiento:Deslizando la empuñadura el cierre se lleva a la posición abierta que permite abrir las puertas. El bloqueo se garantiza automáticamente presionando la puerta con ayuda de los muelles.Aplicación:- Industria de automóviles
- Tecnología médica
- Construcción de máquinas
- Construcción de aparatos
- Armarios industrialesMontaje:1. Practicar un corte de montaje sin rebabas según boceto.
2. Deslizar el cierre con el lado frontal en el corte y presionar hacia delante.

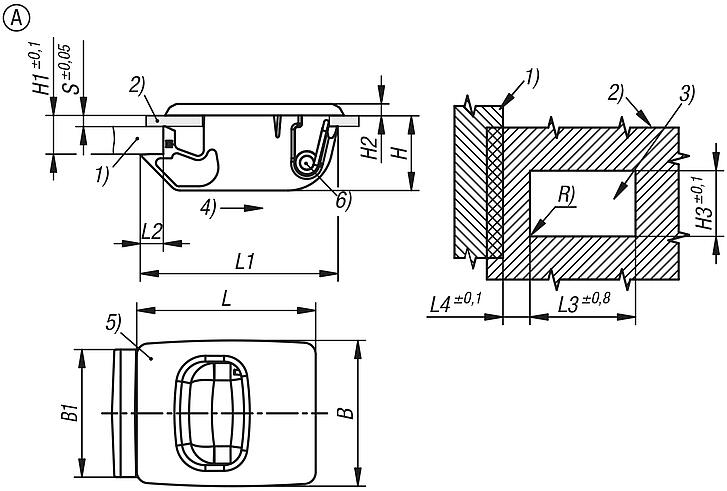

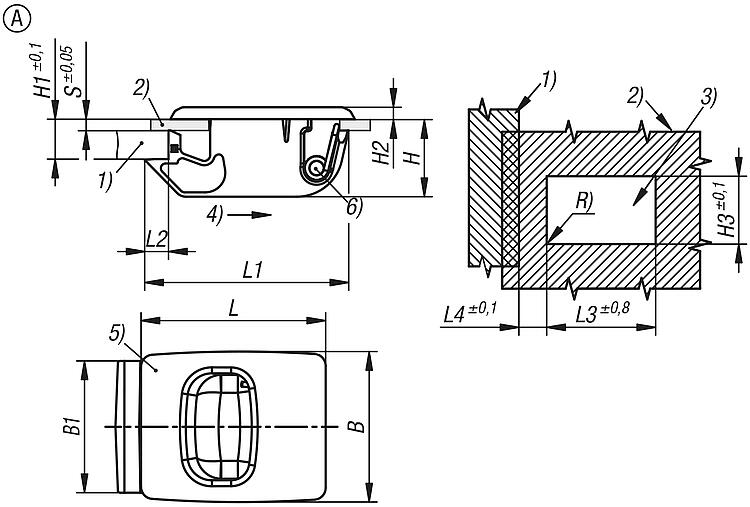

3. Presionar el cierre hacia abajo para encajar.Indicación sobre el dibujo:1) Bastidor
2) Hoja de la puerta
3) Corte de montaje
4) Dirección de accionamiento
5) Cierre
6) Muelle DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Modelo
de forma | B
| B1 | H | H1=área de
sujeción completa | H2 | H3 | L | L1 | L2 | L3 | L4 | R | S=grosor del panel
de puerta en mm | Rango de
temperatura
°C | CAD | Acc. | Precio | Pedir |
|---|
| 05596-42-1215250 | A | - | 25,2 | 22,1 | 13 | 6,7 | 2 | 22,4 | 31 | 35,3 | 4 | 22 | 8,5 | max. 0,25 | 1,2 | -40 a 60 |  | | 78.00 MXN | | | 05596-42-1515250 | A | - | 25,2 | 22,1 | 13 | 6,7 | 2 | 22,4 | 31 | 35,3 | 4 | 22 | 8,5 | max. 0,25 | 1,5 | -40 a 60 | | | 78.00 MXN | |
