05592-10_KNPestillos de tensión de torsión de acero inoxidable, con botón... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

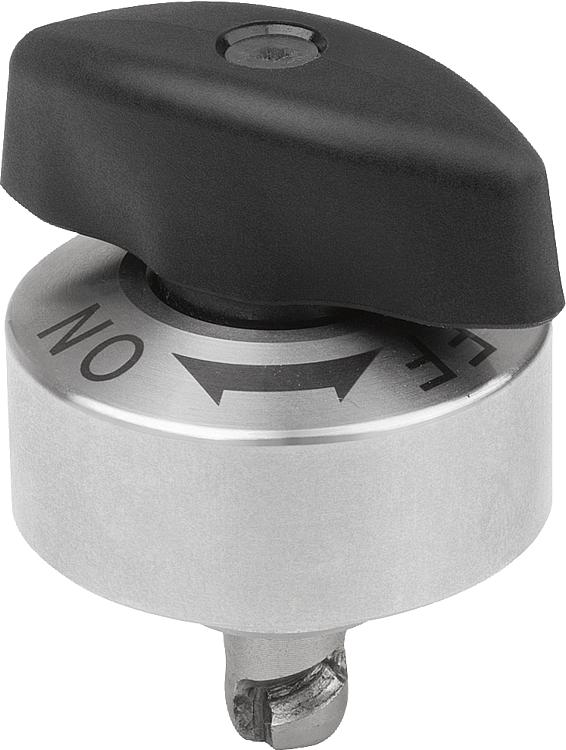

DescripciónDescripción del producto:Los pestillos de tensión de torsión sirven para cambiar y cerrar de forma rápida y fácil dispositivos o cubiertas.
La sujeción sin herramientas reduce el tiempo de preparación.Material:Carcasa de acero inoxidable.
Perno de acero.
Botón giratorio de termoplástico PA (poliamida).Versión:Carcasa con acabado natural.
Perno niquelado.

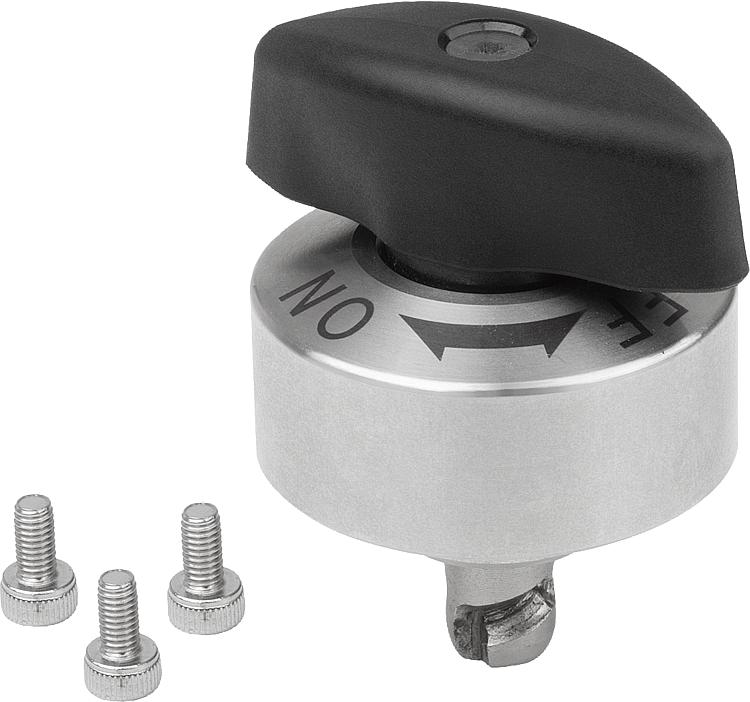

Botón giratorio PA reforzado con fibra de vidrio, negro.Indicación:El volumen de suministro incluye tornillos de fijación M3 de acero inoxidable.
Opción de montaje 1 para grosor de placa de 6 mm.
Opción de montaje 2 para grosor de placa > 6 a 20 mm.
En caso de exceder la fuerza de retención se crea una hendidura de más de 0,1 mm entre las placas.Modo de accionamiento:Comprobar que el botón giratorio está en la posición "OFF".
Colocar el pestillo de tensión de torsión en la placa de sujeción premontada.
Girar el botón giratorio a la posición "ON".
Cuando se cierra totalmente se oye una señal de clic.Accesorios:Placa de sujeción 05592-30Indicación sobre el dibujo: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Material
del componente | Versión 2 | D | L | D1 | D2 | D3 | D4 | H | H1 | H2 | M | D5 | D6 | D7 | D8 | T | T1 | T2 | Fuerza
de sujeción
N | Fuerza de
cizallado
kN | Fuerza de
extracción F
kN | Fuerza
de retención
N | Resistente a
la temperatura
| CAD | Acc. | Precio | Pedir |
|---|
| 05592-10-81625 | poliamida | perno de acero | 8 | 16,3 | 14 | 25 | 30 | 21 | 29 | 14,5 | 5,5 | M2x3 | 14 | 26 | 4,4 | 2,4 | 6 | 6-20 | 2,5 | 250 | 4,8 | 1,1 | 250 | ≤130 °C |  | | 1,513.20 MXN | | | 05592-10-816 | poliamida | perno de acero | 8 | 16,3 | 18 | 34 | 40 | 28 | 31,5 | 16 | 5,5 | M3x6 | 18 | 35 | 6,5 | 3,4 | 6 | 6-20 | 2,5 | 400 | 4,8 | 1,6 | 400 | ≤130 °C | | | 1,455.22 MXN | |
