Dispositivos de sujeción pivotante neumáticos, forma C

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Dispositivos de sujeción rápida Dispositivos de sujeción neumático Accesorios para dispositivo de sujeción Cierres acodados Cierres de cuarto de vuelta
      - Dispositivo de sujeción neumático
        Dispositivos de sujeción pivotante neumáticos

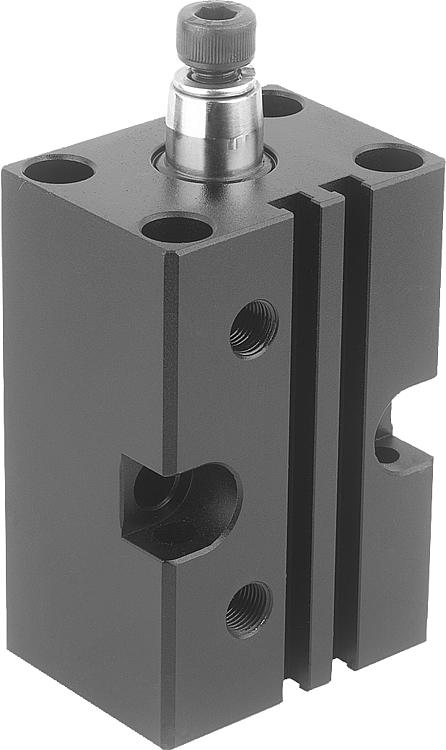

        Dispositivos de sujeción pivotante neumáticos, forma C

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo base de aluminio.
Vástago de pistón de acción doble de acero inoxidable.Versión:Cuerpo base negro anodizado.Indicación:Los dispositivos de sujeción pivotantes se utilizan cuando no se requiere una gran fuerza de sujeción o cuando es necesario que el punto de sujeción esté libre para colocar y retirar la pieza de trabajo. La forma de bloque de la carcasa permite una fijación universal. El pistón magnético está preparado para una detección de fin de carrera eléctrica.
Se incluyen tornillo y anillo elástico para fijar los brazos de sujeción disponibles como accesorios.
El movimiento del dispositivo de sujeción pivotante no se debe obstaculizar.
F1 = Presión de servicio máx. admisible con 6 bar.A petición:Interruptor de proximidad.Accesorios:- Brazo de sujeción 05620
- Adaptador 05625Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 05610_C Dispositivos de sujeción pivotante neumáticos, forma C

283 kB

Planos

Selección/filtro de artículos

Referencia	Versión 2	Forma	Tamaño	A	A1	A2	A3	A4	A5	B	D	D1	D2	D3	D4	D5	Precio
05610-1251	con giro a la derecha	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	6,936.02 MXN
05610-1321	con giro a la derecha	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	7,204.86 MXN
05610-1401	con giro a la derecha	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	7,473.70 MXN
05610-1501	con giro a la derecha	C	50	80	21,5	31	66	46	25	65	20	M10	8,5	M10	G1/8	10,5	8,970.00 MXN
05610-1631	con giro a la derecha	C	63	90	27,5	37,5	80	60	30	80	20	M10	10,5	M12	G1/8	10,5	10,036.00 MXN
05610-2251	con giro a la izquierda	C	25	50	7,5	15	40	20	17	35	14	M8	6,5	M8	M5	8,5	6,936.02 MXN
05610-2321	con giro a la izquierda	C	32	60	12,5	20	45	30	18	45	16	M8	6,5	M8	G1/8	8,5	7,204.86 MXN
05610-2401	con giro a la izquierda	C	40	70	15,5	24,5	52	37	22	55	16	M8	8,5	M10	G1/8	8,5	7,473.70 MXN
05610-2501	con giro a la izquierda	C	50	80	21,5	31	66	46	25	65	15	M10	8,5	M10	G1/8	10,5	8,970.00 MXN
05610-2631	con giro a la izquierda	C	63	90	27,5	37,5	80	60	30	80	15	M10	10,5	M12	G1/8	10,5	10,036.00 MXN

Referencia	H	H1	H2	H3	H4	H5	Carrera S	L	S1	S2	T	T1	F1 N	Accesorios	Precio
05610-1251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500	6,936.02 MXN
05610-1321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240	7,204.86 MXN
05610-1401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240	7,473.70 MXN
05610-1501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063	8,970.00 MXN
05610-1631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063	10,036.00 MXN
05610-2251	83	125	78	17	44,5	32	27	55	15	12	5	20	170	05620-25, 05625-2500	6,936.02 MXN
05610-2321	96	145	90	22	50	43	30	60	16	14	6,5	20	270	05620-32, 05625-3240	7,204.86 MXN
05610-2401	96	145	90	20	52	40	31	70	16	15	8	25	450	05620-40, 05625-3240	7,473.70 MXN
05610-2501	106	162	100	25	53,5	45	30	85	15	15	6,5	30	700	05620-50, 05625-5063	8,970.00 MXN
05610-2631	106	162	100	28	53,5	36	30	100	15	15	8,5	30	1100	05620-63, 05625-5063	10,036.00 MXN
