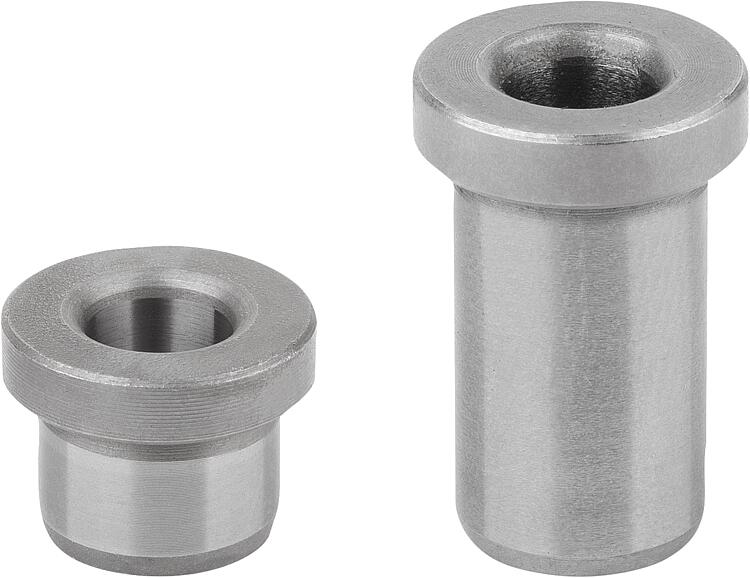

        Casquillos de taladro con brida acero inoxidable DIN 172

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero inoxidable.Versión:Endurecido a HRc 56 ±1 y rectificado.Indicación sobre el dibujo:

Forma A: Perforación redondeada por un extremo
Forma B: Perforación redondeada por los dos extremos

1) Bisel de entrada o espiga de centrado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 08911 Casquillos de taladro con brida acero inoxidable DIN 172

283 kB

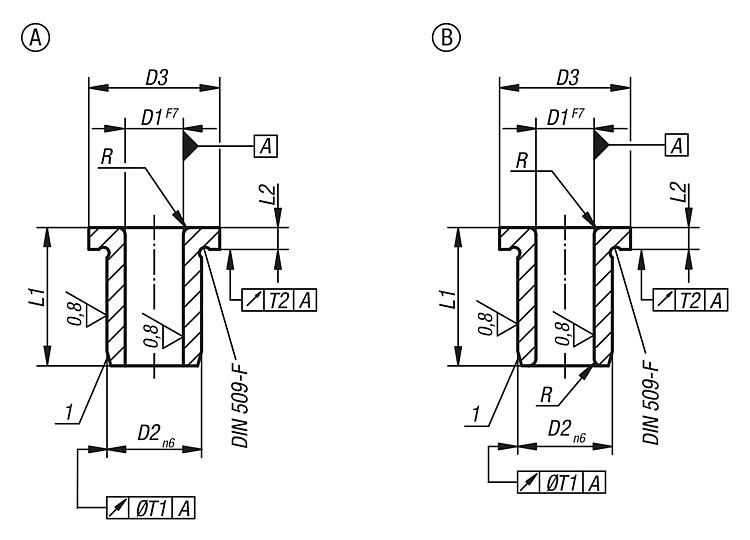

Planos (vista completa)

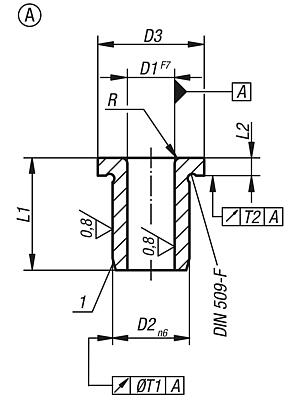

Casquillos de taladro con collar de acero inoxidable DIN 172, forma A

Más información

Planos

Casquillos de taladro con collar de acero inoxidable DIN 172, forma A

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	L1	Tipo de producto	L2	R	T1	T2	Precio
08911-A0200X06	A	2	5	8	6	corto	2	1	0,01	0,03	230.16 MXN
08911-A0200X09	A	2	5	8	9	medio	2	1	0,01	0,03	241.36 MXN
08911-A0250X06	A	2,5	5	8	6	corto	2	1	0,01	0,03	230.16 MXN
08911-A0250X09	A	2,5	5	8	9	medio	2	1	0,01	0,03	241.36 MXN
08911-A0260X06	A	2,6	5	8	6	corto	2	1	0,01	0,03	230.16 MXN
08911-A0260X09	A	2,6	5	8	9	medio	2	1	0,01	0,03	241.36 MXN
08911-A0300X08	A	3	6	9	8	corto	2,5	1	0,01	0,03	231.00 MXN
08911-A0300X12	A	3	6	9	12	medio	2,5	1	0,01	0,03	253.12 MXN
08911-A0310X08	A	3,1	6	9	8	corto	2,5	1	0,01	0,03	231.00 MXN
08911-A0310X12	A	3,1	6	9	12	medio	2,5	1	0,01	0,03	253.12 MXN
08911-A0320X08	A	3,2	6	9	8	corto	2,5	1	0,01	0,03	231.00 MXN
08911-A0320X12	A	3,2	6	9	12	medio	2,5	1	0,01	0,03	253.12 MXN
08911-A0330X08	A	3,3	6	9	8	corto	2,5	1	0,01	0,03	231.00 MXN
08911-A0330X12	A	3,3	6	9	12	medio	2,5	1	0,01	0,03	253.12 MXN
08911-A0340X08	A	3,4	7	10	8	corto	2,5	1	0,01	0,03	238.84 MXN
08911-A0340X12	A	3,4	7	10	12	medio	2,5	1	0,01	0,03	257.04 MXN
08911-A0350X08	A	3,5	7	10	8	corto	2,5	1	0,01	0,03	238.84 MXN
08911-A0350X12	A	3,5	7	10	12	medio	2,5	1	0,01	0,03	257.04 MXN
08911-A0360X08	A	3,6	7	10	8	corto	2,5	1	0,01	0,03	238.84 MXN
08911-A0360X12	A	3,6	7	10	12	medio	2,5	1	0,01	0,03	257.04 MXN
08911-A0400X08	A	4	7	10	8	corto	2,5	1	0,01	0,03	238.84 MXN
08911-A0400X12	A	4	7	10	12	medio	2,5	1	0,01	0,03	257.04 MXN
08911-A0410X08	A	4,1	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0410X12	A	4,1	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0420X08	A	4,2	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0420X12	A	4,2	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0430X08	A	4,3	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0430X12	A	4,3	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0440X08	A	4,4	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0440X12	A	4,4	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0450X08	A	4,5	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0450X12	A	4,5	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0460X08	A	4,6	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0460X12	A	4,6	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0500X08	A	5	8	11	8	corto	2,5	1	0,01	0,03	253.12 MXN
08911-A0500X12	A	5	8	11	12	medio	2,5	1	0,01	0,03	260.40 MXN
08911-A0510X10	A	5,1	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0510X16	A	5,1	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0520X10	A	5,2	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0520X16	A	5,2	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0530X10	A	5,3	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0530X16	A	5,3	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0540X10	A	5,4	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0540X16	A	5,4	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0550X10	A	5,5	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0550X16	A	5,5	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0600X10	A	6	10	13	10	corto	3	1,5	0,02	0,03	252.28 MXN
08911-A0600X16	A	6	10	13	16	medio	3	1,5	0,02	0,03	287.28 MXN
08911-A0610X10	A	6,1	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0610X16	A	6,1	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0620X10	A	6,2	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0620X16	A	6,2	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0630X10	A	6,3	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0630X16	A	6,3	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0640X10	A	6,4	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0640X16	A	6,4	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0650X10	A	6,5	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0650X16	A	6,5	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0680X10	A	6,8	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0680X16	A	6,8	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0700X10	A	7	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0700X16	A	7	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0750X10	A	7,5	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0750X16	A	7,5	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0800X10	A	8	12	15	10	corto	3	1,5	0,02	0,03	286.44 MXN
08911-A0800X16	A	8	12	15	16	medio	3	1,5	0,02	0,03	310.24 MXN
08911-A0810X12	A	8,1	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0810X20	A	8,1	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0820X12	A	8,2	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0820X20	A	8,2	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0830X12	A	8,3	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0830X20	A	8,3	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0840X12	A	8,4	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0840X20	A	8,4	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0850X12	A	8,5	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0850X20	A	8,5	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0900X12	A	9	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0900X20	A	9	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A0950X12	A	9,5	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A0950X20	A	9,5	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A1000X12	A	10	15	18	12	corto	3	2	0,02	0,03	308.56 MXN
08911-A1000X20	A	10	15	18	20	medio	3	2	0,02	0,03	350.56 MXN
08911-A1010X12	A	10,1	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1010X20	A	10,1	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1020X12	A	10,2	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1020X20	A	10,2	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1050X12	A	10,5	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1050X20	A	10,5	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1100X12	A	11	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1100X20	A	11	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1150X12	A	11,5	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1150X20	A	11,5	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1200X12	A	12	18	22	12	corto	4	2	0,02	0,03	335.72 MXN
08911-A1200X20	A	12	18	22	20	medio	4	2	0,02	0,03	386.12 MXN
08911-A1210X16	A	12,1	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1210X28	A	12,1	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1220X16	A	12,2	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1220X28	A	12,2	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1250X16	A	12,5	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1250X28	A	12,5	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1300X16	A	13	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1300X28	A	13	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1400X16	A	14	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1400X28	A	14	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1500X16	A	15	22	26	16	corto	4	2	0,02	0,03	384.16 MXN
08911-A1500X28	A	15	22	26	28	medio	4	2	0,02	0,03	492.24 MXN
08911-A1600X16	A	16	26	30	16	corto	4	2	0,02	0,03	452.20 MXN
08911-A1600X28	A	16	26	30	28	medio	4	2	0,02	0,03	599.20 MXN
08911-A1700X16	A	17	26	30	16	corto	4	2	0,02	0,03	452.20 MXN
08911-A1700X28	A	17	26	30	28	medio	4	2	0,02	0,03	599.20 MXN
08911-A1800X16	A	18	26	30	16	corto	4	2	0,02	0,03	452.20 MXN
08911-A1800X28	A	18	26	30	28	medio	4	2	0,02	0,03	599.20 MXN
08911-A2000X20	A	20	30	34	20	corto	5	3	0,02	0,03	597.24 MXN
08911-A2000X36	A	20	30	34	36	medio	5	3	0,02	0,03	810.32 MXN
08911-A2200X20	A	22	30	34	20	corto	5	3	0,02	0,03	597.24 MXN
08911-A2200X36	A	22	30	34	36	medio	5	3	0,02	0,03	810.32 MXN
08911-A2500X20	A	25	35	39	20	corto	5	3	0,02	0,05	781.20 MXN
08911-A2500X36	A	25	35	39	36	medio	5	3	0,02	0,05	965.16 MXN

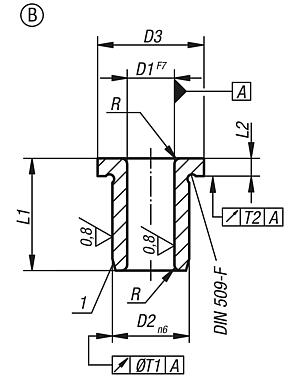

Casquillos de taladro con brida de acero inoxidable DIN 172, forma B

Más información

Planos

Casquillos de taladro con brida de acero inoxidable DIN 172, forma B

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	L1	Tipo de producto	L2	R	T1	T2	Precio
08911-B0250X06	B	2,5	5	8	6	corto	2	1	0,01	0,03	253.12 MXN
08911-B0250X09	B	2,5	5	8	9	medio	2	1	0,01	0,03	266.28 MXN
08911-B0260X06	B	2,6	5	8	6	corto	2	1	0,01	0,03	253.12 MXN
08911-B0260X09	B	2,6	5	8	9	medio	2	1	0,01	0,03	266.28 MXN
08911-B0300X08	B	3	6	9	8	corto	2,5	1	0,01	0,03	253.96 MXN
08911-B0300X12	B	3	6	9	12	medio	2,5	1	0,01	0,03	278.32 MXN
08911-B0400X08	B	4	7	10	8	corto	2,5	1	0,01	0,03	262.92 MXN
08911-B0400X12	B	4	7	10	12	medio	2,5	1	0,01	0,03	282.52 MXN
08911-B0410X08	B	4,1	8	11	8	corto	2,5	1	0,01	0,03	278.32 MXN
08911-B0410X12	B	4,1	8	11	12	medio	2,5	1	0,01	0,03	286.44 MXN
08911-B0500X08	B	5	8	11	8	corto	2,5	1	0,01	0,03	278.32 MXN
08911-B0500X12	B	5	8	11	12	medio	2,5	1	0,01	0,03	286.44 MXN
08911-B0510X10	B	5,1	10	13	10	corto	3	1,5	0,02	0,03	277.48 MXN
08911-B0510X16	B	5,1	10	13	16	medio	3	1,5	0,02	0,03	315.84 MXN
08911-B0550X10	B	5,5	10	13	10	corto	3	1,5	0,02	0,03	277.48 MXN
08911-B0550X16	B	5,5	10	13	16	medio	3	1,5	0,02	0,03	315.84 MXN
08911-B0600X10	B	6	10	13	10	corto	3	1,5	0,02	0,03	277.48 MXN
08911-B0600X16	B	6	10	13	16	medio	3	1,5	0,02	0,03	315.84 MXN
08911-B0610X10	B	6,1	12	15	10	corto	3	1,5	0,02	0,03	315.00 MXN
08911-B0610X16	B	6,1	12	15	16	medio	3	1,5	0,02	0,03	341.32 MXN
08911-B0650X10	B	6,5	12	15	10	corto	3	1,5	0,02	0,03	315.00 MXN
08911-B0650X16	B	6,5	12	15	16	medio	3	1,5	0,02	0,03	341.32 MXN
08911-B0700X10	B	7	12	15	10	corto	3	1,5	0,02	0,03	315.00 MXN
08911-B0700X16	B	7	12	15	16	medio	3	1,5	0,02	0,03	341.32 MXN
08911-B0800X10	B	8	12	15	10	corto	3	1,5	0,02	0,03	315.00 MXN
08911-B0800X16	B	8	12	15	16	medio	3	1,5	0,02	0,03	341.32 MXN
08911-B0810X12	B	8,1	15	18	12	corto	3	2	0,02	0,03	339.64 MXN
08911-B0810X20	B	8,1	15	18	20	medio	3	2	0,02	0,03	385.84 MXN
08911-B0850X12	B	8,5	15	18	12	corto	3	2	0,02	0,03	339.64 MXN
08911-B0850X20	B	8,5	15	18	20	medio	3	2	0,02	0,03	385.84 MXN
08911-B0900X12	B	9	15	18	12	corto	3	2	0,02	0,03	339.64 MXN
08911-B0900X20	B	9	15	18	20	medio	3	2	0,02	0,03	385.84 MXN
08911-B1000X12	B	10	15	18	12	corto	3	2	0,02	0,03	339.64 MXN
08911-B1000X20	B	10	15	18	20	medio	3	2	0,02	0,03	385.84 MXN
08911-B1200X12	B	12	18	22	12	corto	4	2	0,02	0,03	369.04 MXN
08911-B1200X20	B	12	18	22	20	medio	4	2	0,02	0,03	424.76 MXN
08911-B1400X16	B	14	22	26	16	corto	4	2	0,02	0,03	421.96 MXN
08911-B1400X28	B	14	22	26	28	medio	4	2	0,02	0,03	541.24 MXN
08911-B1500X16	B	15	22	26	16	corto	4	2	0,02	0,03	421.96 MXN
08911-B1500X28	B	15	22	26	28	medio	4	2	0,02	0,03	541.24 MXN
08911-B1600X16	B	16	26	30	16	corto	4	2	0,02	0,03	497.28 MXN
08911-B1600X28	B	16	26	30	28	medio	4	2	0,02	0,03	658.56 MXN
08911-B1800X16	B	18	26	30	16	corto	4	2	0,02	0,03	497.28 MXN
08911-B1800X28	B	18	26	30	28	medio	4	2	0,02	0,03	658.56 MXN
08911-B2000X20	B	20	30	34	20	corto	5	3	0,02	0,03	656.88 MXN
08911-B2000X36	B	20	30	34	36	medio	5	3	0,02	0,03	890.96 MXN
08911-B2200X20	B	22	30	34	20	corto	5	3	0,02	0,03	656.88 MXN
08911-B2200X36	B	22	30	34	36	medio	5	3	0,02	0,03	890.96 MXN
08911-B2500X20	B	25	35	39	20	corto	5	3	0,02	0,05	859.32 MXN
08911-B2500X36	B	25	35	39	36	medio	5	3	0,02	0,05	1,061.48 MXN
