        Empuñaduras de tubo

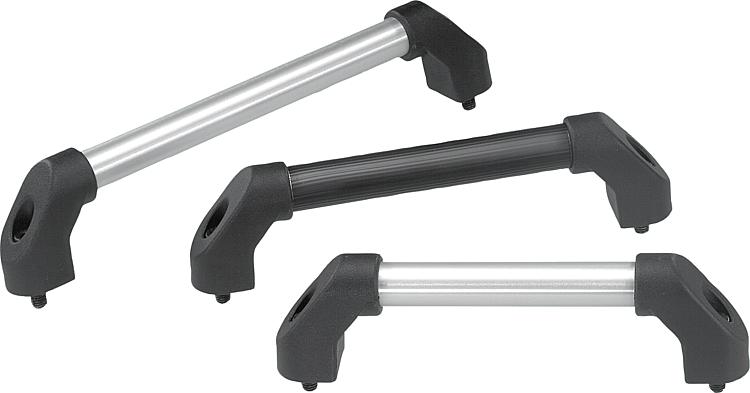

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Puntas de termoplástico reforzado con perlas de vidrio, negro. Tubo de unión de aluminio EN AW-6060.Versión:Tubo de unión pulido de colores naturales anodizados
Tubo de unión con envoltura de plástico acanalada, negroIndicación:Las puntas de empuñadura tienen 4 empuñaduras salientes de sujeción en la zona del alojamiento del tubo. Al presionar el tubo de unión, estos se raspan y proporcionan un alojamiento exacto. Los tornillos de fijación cincados, así como las arandelas de apoyo y las tuercas adecuadas se incluyen en el volumen de suministro.Montaje:Desde el lado de manejo.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06937 Empuñaduras de tubo

145 kB

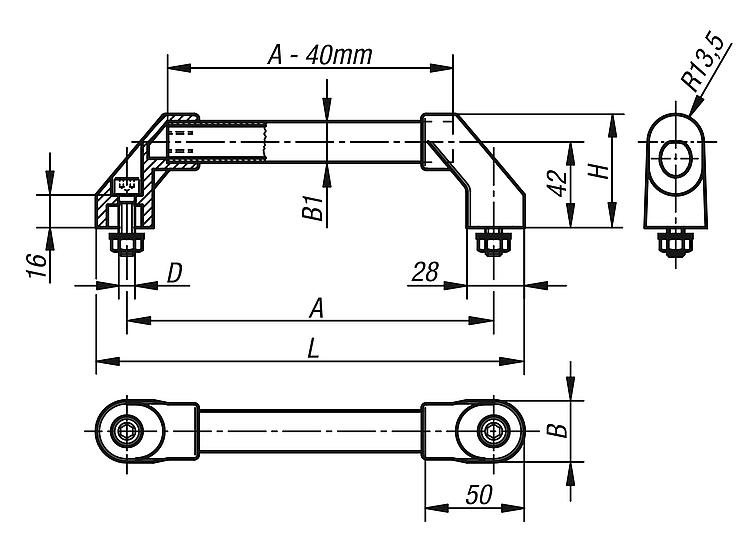

Planos

Vista general de artículos (comprimida)

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Superficie cuerpo de base	A	B	B1	D	H	L	Capacidad de carga N	Precio
06937-1801	aluminio	pulido y anodizado	180	30	20X2	M8x30	55,5	210	1000	290.16 MXN
06937-2001	aluminio	pulido y anodizado	200	30	20X2	M8x30	55,5	230	1000	296.16 MXN
06937-2501	aluminio	pulido y anodizado	250	30	20X2	M8x30	55,5	280	1000	314.40 MXN
06937-3001	aluminio	pulido y anodizado	300	30	20X2	M8x30	55,5	330	1000	332.64 MXN
06937-3501	aluminio	pulido y anodizado	350	30	20X2	M8x30	55,5	380	1000	348.72 MXN
06937-4001	aluminio	pulido y anodizado	400	30	20X2	M8x30	55,5	430	1000	366.00 MXN
06937-5001	aluminio	pulido y anodizado	500	30	20X2	M8x30	55,5	530	1000	400.80 MXN
06937-6001	aluminio	pulido y anodizado	600	30	20X2	M8x30	55,5	630	1000	467.28 MXN
06937-1802	aluminio	envoltura de plástico acanalada	180	30	20X2	M8x30	55,5	210	1000	353.28 MXN
06937-2002	aluminio	envoltura de plástico acanalada	200	30	20X2	M8x30	55,5	230	1000	362.16 MXN
06937-2502	aluminio	envoltura de plástico acanalada	250	30	20X2	M8x30	55,5	280	1000	384.48 MXN
06937-3002	aluminio	envoltura de plástico acanalada	300	30	20X2	M8x30	55,5	330	1000	408.48 MXN
06937-3502	aluminio	envoltura de plástico acanalada	350	30	20X2	M8x30	55,5	380	1000	434.40 MXN
06937-4002	aluminio	envoltura de plástico acanalada	400	30	20X2	M8x30	55,5	430	1000	455.04 MXN
06937-5002	aluminio	envoltura de plástico acanalada	500	30	20X2	M8x30	55,5	530	1000	501.36 MXN
06937-6002	aluminio	envoltura de plástico acanalada	600	30	20X2	M8x30	55,5	630	1000	546.96 MXN
