        Empuñaduras en estrella con casquillo de acero saliente

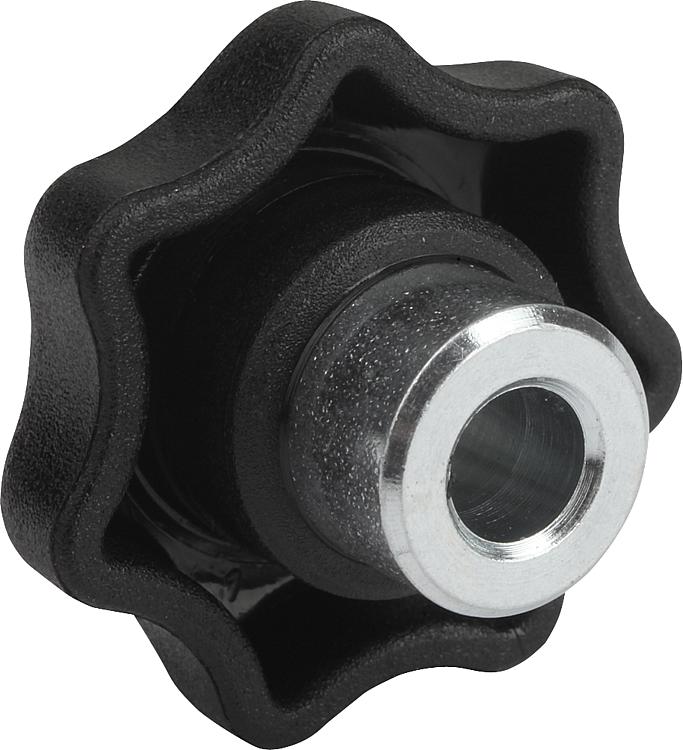

        Empuñaduras en estrella, forma H, con casquillo de acero saliente con agujero ciego

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Termoplástico, negro.
Partes de acero con clase de resistencia 5.8 o acero inoxidable 1.4305.

Versión:Partes de acero cromadas en azul o de acero inoxidable con acabado natural.Indicación:Las empuñaduras en estrella con casquillo de acero saliente en la versión de agujero ciego o rosca interior son especialmente adecuadas para uniones con espiga transversal.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06210_H Empuñaduras en estrella, forma H, con casquillo de acero saliente con agujero ciego

193 kB

Planos

Selección/filtro de artículos

Referencia	Forma	Material del componente	D	D1	D2	H	H2	H3	T	Precio
06210-105	H	acero	5	25	10	17	9	7	9,5	23.52 MXN
06210-106	H	acero	6	32	13,5	21	11	9,5	12,5	30.72 MXN
06210-1061	H	acero	6	40	13,5	25	13	10	12,5	38.88 MXN
06210-108	H	acero	8	40	13,5	25	13	10	12,5	38.88 MXN
06210-1081	H	acero	8	50	19	32	17	12	19,5	51.12 MXN
06210-110	H	acero	10	50	19	32	17	12	19,5	51.12 MXN
06210-1101	H	acero	10	63	19	37	18	12	19,5	76.08 MXN
06210-112	H	acero	12	63	19	37	18	12	19,5	76.08 MXN
06210-116	H	acero	16	63	23	40	21	15	24,5	109.44 MXN
