        Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable

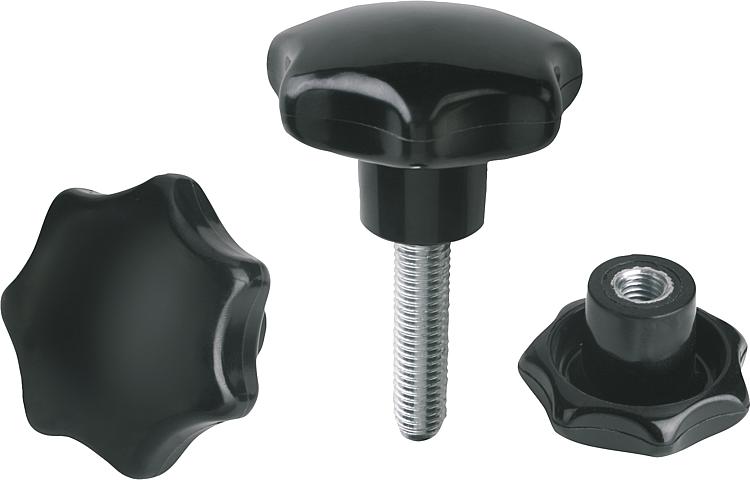

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro.
Casquillo o perno roscado de acero inoxidable 1.4301.Versión:Con un brillo intenso.A petición:Otros colores.Indicación sobre el dibujo:

Forma K: casquillo roscado
Forma L: rosca exterior

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06209 Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable

127 kB

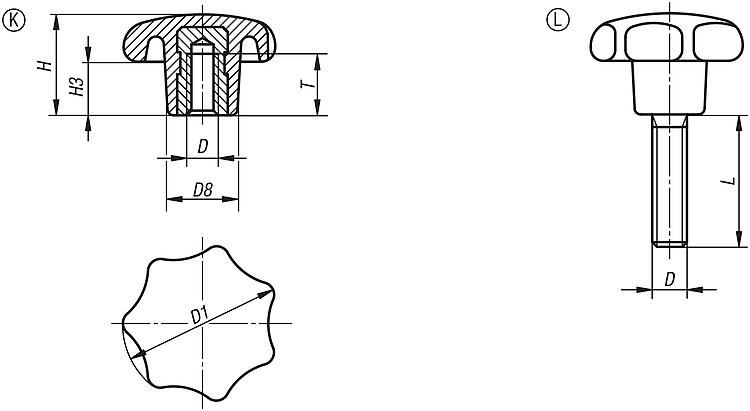

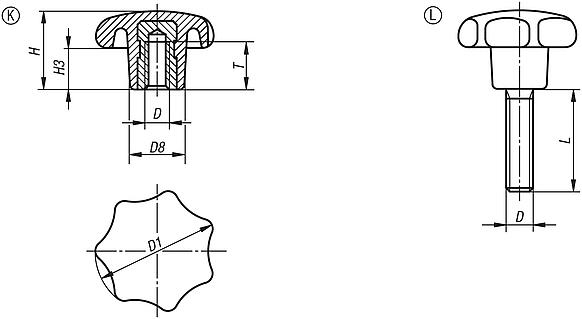

Planos (vista completa)

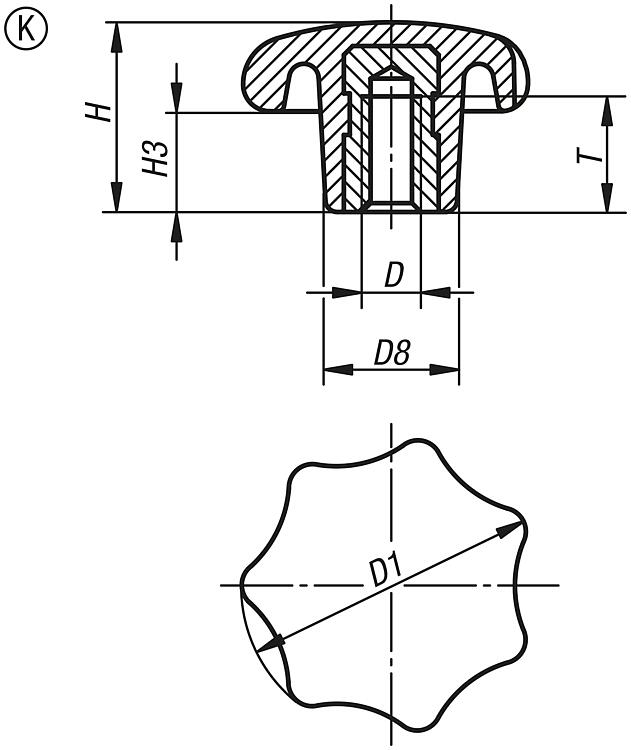

Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable forma K con casquillo roscado

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable forma K con casquillo roscado

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	T	Precio
06209-22505	K	M5	25	12	16	8	7,5	55.92 MXN
06209-23206	K	M6	32	14	20	10	12	56.64 MXN
06209-24008	K	M8	40	18	25	13	14	66.24 MXN
06209-25010	K	M10	50	22	32	17	18	83.76 MXN
06209-26312	K	M12	63	26	40	21	22	119.52 MXN
06209-28016	K	M16	80	35	50	25	24	219.36 MXN

Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable forma L con rosca exterior

Más información

Planos

Empuñaduras en estrella similares a DIN 6336, partes de acero inoxidable forma L con rosca exterior

Selección/filtro de artículos

Referencia	Forma	D	D1	D8	H	H3	L	Precio
06209-42505X15	L	M5	25	12	16	8	15	38.40 MXN
06209-42505X20	L	M5	25	12	16	8	20	40.32 MXN
06209-42505X25	L	M5	25	12	16	8	25	40.56 MXN
06209-43206X15	L	M6	32	14	20	10	15	38.40 MXN
06209-43206X20	L	M6	32	14	20	10	20	40.32 MXN
06209-43206X25	L	M6	32	14	20	10	25	40.56 MXN
06209-43206X30	L	M6	32	14	20	10	30	40.80 MXN
06209-43206X40	L	M6	32	14	20	10	40	47.28 MXN
06209-44008X20	L	M8	40	18	25	13	20	54.24 MXN
06209-44008X25	L	M8	40	18	25	13	25	54.96 MXN
06209-44008X30	L	M8	40	18	25	13	30	59.76 MXN
06209-44008X40	L	M8	40	18	25	13	40	77.28 MXN
06209-44008X50	L	M8	40	18	25	13	50	86.16 MXN
06209-45010X25	L	M10	50	22	32	17	25	67.68 MXN
06209-45010X30	L	M10	50	22	32	17	30	68.64 MXN
06209-45010X40	L	M10	50	22	32	17	40	70.08 MXN
06209-45010X50	L	M10	50	22	32	17	50	90.00 MXN
06209-46312X30	L	M12	63	26	40	21	30	88.08 MXN
06209-46312X40	L	M12	63	26	40	21	40	90.00 MXN
06209-46312X50	L	M12	63	26	40	21	50	93.12 MXN
06209-46312X60	L	M12	63	26	40	21	60	96.96 MXN
06209-48016X30	L	M16	80	35	50	25	30	151.20 MXN
06209-48016X40	L	M16	80	35	50	25	40	155.04 MXN
06209-48016X50	L	M16	80	35	50	25	50	160.32 MXN
06209-48016X60	L	M16	80	35	50	25	60	167.28 MXN
