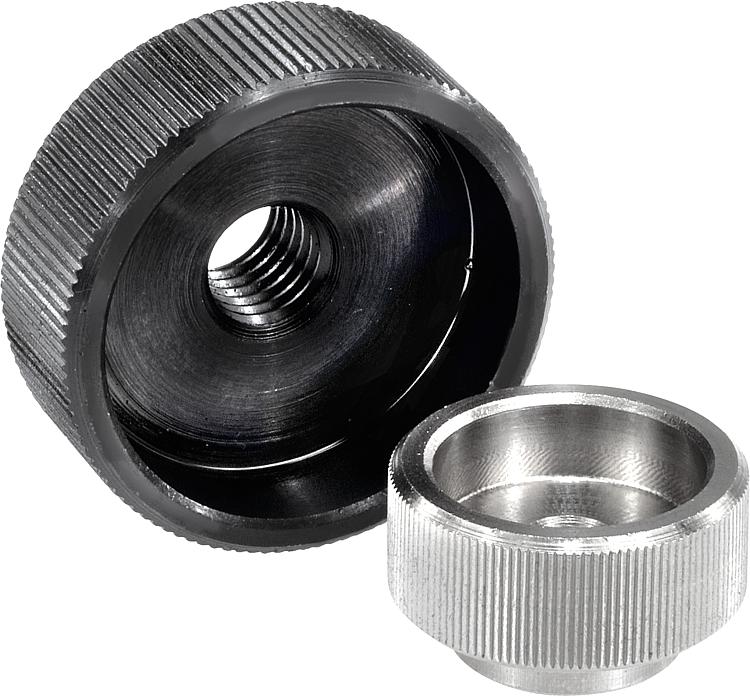

Tuercas moleteadas de acero y acero inoxidable DIN 6303

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Empuñaduras y botones
        Tuercas moleteadas de acero y acero inoxidable DIN 6303

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Acero de corte fácil.
Acero inoxidable 1.4305.

Versión:Acero de corte fácil bruñido.

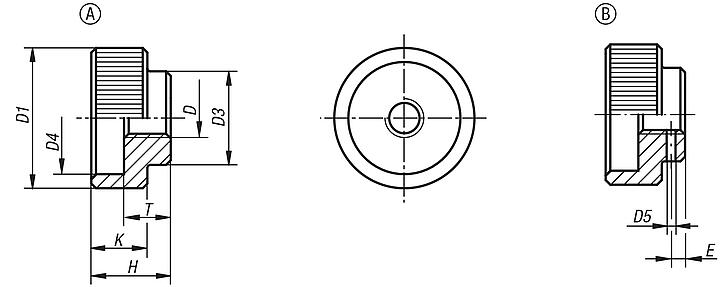

Acero inoxidable con acabado natural.Indicación:Para mejorar el tacto se ha seleccionado una mayor división al contrario de la norma DIN.Indicación sobre el dibujo:

Forma A: sin agujero para clavija
Forma B: con agujero para clavija

- Taladrar y lijar el agujero para clavija en caso de ensamblaje.

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06010 Tuercas moleteadas de acero y acero inoxidable DIN 6303

274 kB

Planos (vista completa)

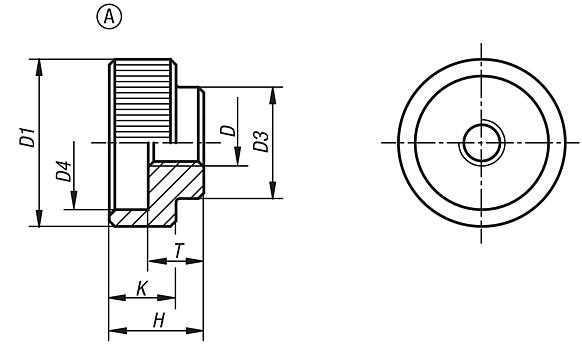

Tuercas moleteadas de acero y acero inoxidable DIN 6303, forma A, sin agujero para clavija

Más información

Planos

Tuercas moleteadas de acero y acero inoxidable DIN 6303, forma A, sin agujero para clavija

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	D1	D3	D4	H	K	T	Precio
06010-105	A	acero de corte fácil	M5	20	14	15	12	8	7	28.56 MXN
06010-106	A	acero de corte fácil	M6	24	16	18	14	10	8	33.84 MXN
06010-108	A	acero de corte fácil	M8	30	20	24	17	12	10	46.08 MXN
06010-110	A	acero de corte fácil	M10	36	28	30	20	14	12	70.08 MXN
06010-112	A	acero de corte fácil	M12	40	32	34	24	16	14	97.92 MXN
06010-1052	A	acero inoxidable	M5	20	14	15	12	8	7	59.52 MXN
06010-1062	A	acero inoxidable	M6	24	16	18	14	10	8	69.60 MXN
06010-1082	A	acero inoxidable	M8	30	20	24	17	12	10	92.88 MXN
06010-1102	A	acero inoxidable	M10	36	28	30	20	14	12	142.56 MXN
06010-1122	A	acero inoxidable	M12	40	32	34	24	16	14	197.52 MXN

Tuercas moleteadas de acero DIN 6303 forma B, con agujero para clavija

Más información

Planos

Tuercas moleteadas de acero DIN 6303 forma B, con agujero para clavija

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	D	D1	D3	D4	D5 preperforado	E	H	K	T	Pasador cilíndrico adecuado ISO 2338	Precio
06010-205	B	acero de corte fácil	M5	20	14	15	1,4	2,5	12	8	7	1,5	36.96 MXN
06010-206	B	acero de corte fácil	M6	24	16	18	1,4	2,5	14	10	8	1,5	43.44 MXN
06010-208	B	acero de corte fácil	M8	30	20	24	1,9	3	17	12	10	2	59.76 MXN
06010-210	B	acero de corte fácil	M10	36	28	30	2,9	4	20	14	12	3	87.12 MXN
06010-212	B	acero de corte fácil	M12	40	32	34	3,9	4	24	16	14	4	114.00 MXN
