Dispositivo de sujeción con rosca interior

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Elementos de mando
      - Palanca de sujeción y palanca tensora
        Dispositivos de sujeción
        Dispositivo de sujeción con rosca interior

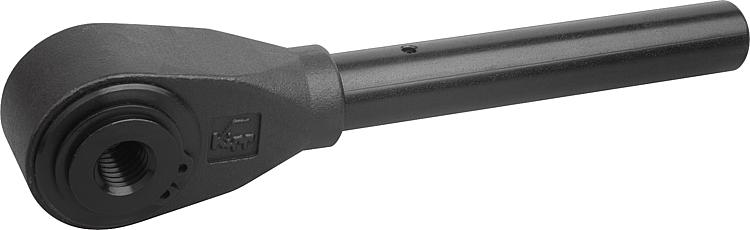

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de acero para temple y revenido, tuerca tensora y perno de sujeción de acero de corte fácil templado por cementación.Versión:Bruñido.
Con un recargo, también se pueden suministrar versiones cromadas en mate o cromadas con un brillo intenso.Indicación:Perno de sujeción A (para trincar), versión normal:
Para tensar y aflojar elementos en el espacio de sujeción limitado en caso de superar recorridos grandes. Al cambiar la dirección de sujeción, es necesario reajustar la empuñadura de la palanca a 180°.

Perno de sujeción B, modelo especial:
Para tensar y aflojar elementos en el espacio de sujeción limitado en caso de superar recorridos pequeños. La empuñadura de la palanca no se reajusta al cambiar el dispositivo de sujeción. Para encajarla en la siguiente ranura, se debe extraer primero. Dispositivo de sujeción con agujero de referencia Ø H7 y chavetero según DIN 6885 hoja 1.A petición:Otras roscas interiores, agujeros de referencia y hembras cuadradas.
Medida "A" disponible con longitudes especiales graduadas con un recargo.
Modelo especial: perno de sujeción B.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06470_IG Dispositivo de sujeción con rosca interior

154 kB

Planos

Selección/filtro de artículos

Referencia	Clase de fijación	Tamaño	X	A=Longitud de empuñadura	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Número de ranuras de enclavamiento	Precio
06470-310	rosca interior	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	1,732.08 MXN
06470-312	rosca interior	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	1,732.08 MXN
06470-314	rosca interior	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	2,066.16 MXN
06470-316	rosca interior	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	2,066.16 MXN
06470-318	rosca interior	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	2,675.76 MXN
06470-320	rosca interior	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	2,675.76 MXN
06470-322	rosca interior	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-324	rosca interior	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-327	rosca interior	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-330	rosca interior	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN
06470-336	rosca interior	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN
06470-342	rosca interior	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN
