        Dispositivos de sujeción

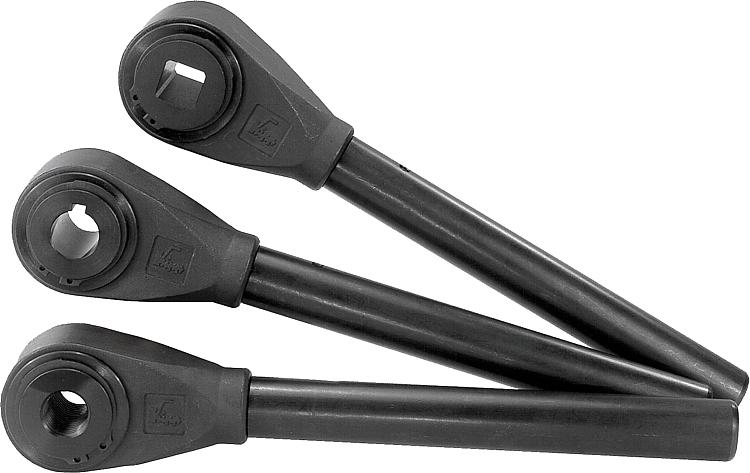

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Carcasa de acero para temple y revenido, tuerca tensora y perno de sujeción de acero de corte fácil templado por cementación.Versión:Bruñido.
Con un recargo, también se pueden suministrar versiones cromadas en mate o cromadas con un brillo intenso.Indicación:Perno de sujeción A (para trincar), versión normal:

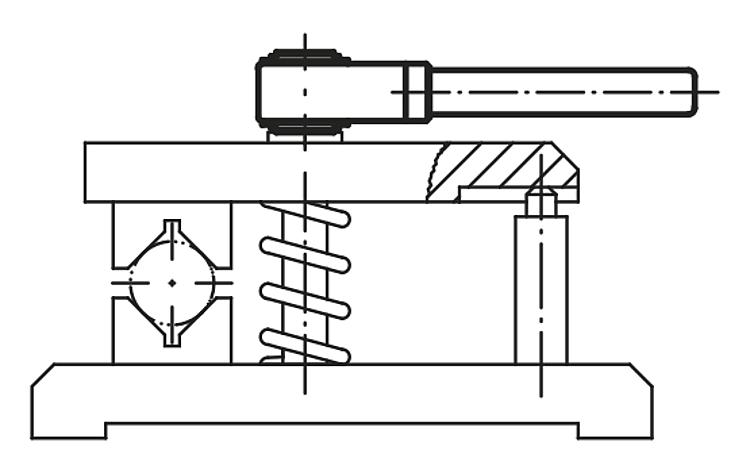

Para tensar y aflojar elementos en el espacio de sujeción limitado en caso de superar recorridos grandes. Al cambiar la dirección de sujeción, es necesario reajustar la empuñadura de la palanca a 180°.

Perno de sujeción B, modelo especial:
Para tensar y aflojar elementos en el espacio de sujeción limitado en caso de superar recorridos pequeños. La empuñadura de la palanca no se reajusta al cambiar el dispositivo de sujeción. Para encajarla en la siguiente ranura, se debe extraer primero. Dispositivo de sujeción con agujero de referencia Ø H7 y chavetero según DIN 6885 hoja 1.A petición:Otras roscas interiores, agujeros de referencia y hembras cuadradas.
Medida "A" disponible con longitudes especiales graduadas con un recargo.
Modelo especial: perno de sujeción B.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 06470 Dispositivos de sujeción

241 kB

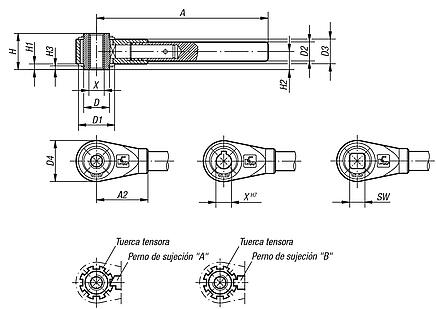

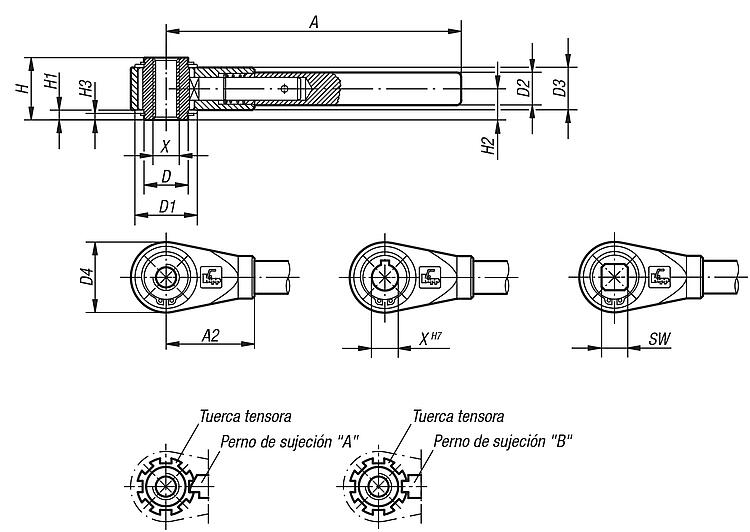

Planos (vista completa)

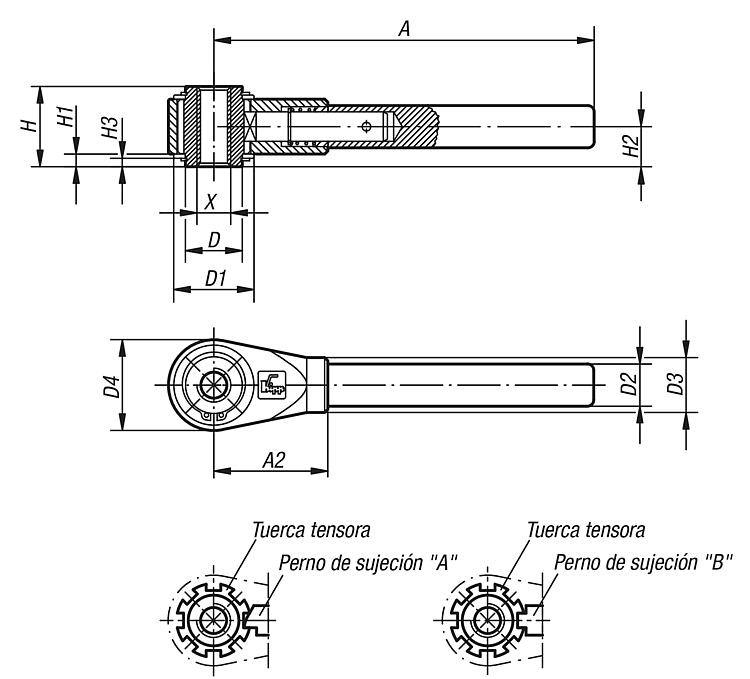

Dispositivo de sujeción con rosca interior

Más información

Planos

Dispositivo de sujeción con rosca interior

Selección/filtro de artículos

Referencia	Clase de fijación	Tamaño	X	A=Longitud de empuñadura	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Número de ranuras de enclavamiento	Precio
06470-310	rosca interior	1	M10	150	48	22	33	17	22	36	31	4,5	15,5	3	7	1,732.08 MXN
06470-312	rosca interior	1	M12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	1,732.08 MXN
06470-314	rosca interior	2	M14	180	54	27	38	20	26	43	38	6	19	4	8	2,066.16 MXN
06470-316	rosca interior	2	M16	180	54	27	38	20	26	43	38	6	19	4	8	2,066.16 MXN
06470-318	rosca interior	3	M18	230	70	35	45	24	30	51	42	6	21	4	8	2,675.76 MXN
06470-320	rosca interior	3	M20	230	70	35	45	24	30	51	42	6	21	4	8	2,675.76 MXN
06470-322	rosca interior	4	M22	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-324	rosca interior	4	M24	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-327	rosca interior	4	M27	300	80	42	56	28	35	61	47	6	23,5	4	9	3,634.08 MXN
06470-330	rosca interior	5	M30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN
06470-336	rosca interior	5	M36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN
06470-342	rosca interior	5	M42	400	110	60	75	32	38	82	53	7,5	26,5	5	11	6,969.84 MXN

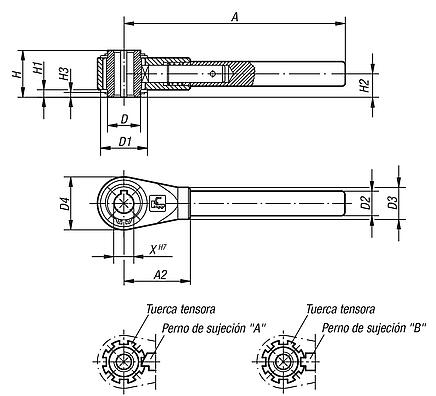

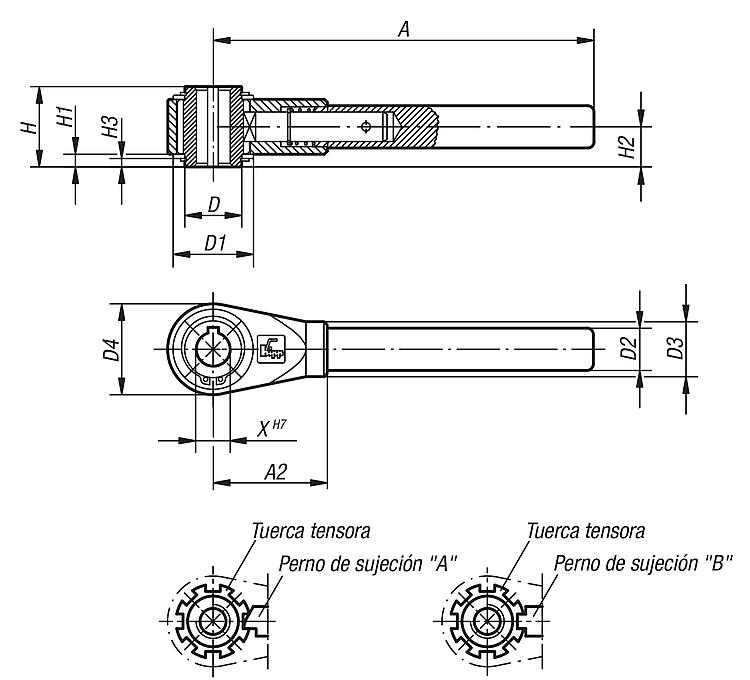

Dispositivo de sujeción con agujero de referencia

Más información

Planos

Dispositivo de sujeción con agujero de referencia

Selección/filtro de artículos

Referencia	Clase de fijación	Tamaño	X	A=Longitud de empuñadura	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Número de ranuras de enclavamiento	Precio
06470-412	agujero de referencia con ranura	1	12	150	48	22	33	17	22	36	31	4,5	15,5	3	7	2,195.52 MXN
06470-414	agujero de referencia con ranura	2	14	180	54	27	38	20	26	43	38	6	19	4	8	2,640.48 MXN
06470-415	agujero de referencia con ranura	2	15	180	54	27	38	20	26	43	38	6	19	4	8	2,640.48 MXN
06470-416	agujero de referencia con ranura	2	16	180	54	27	38	20	26	43	38	6	19	4	8	2,640.48 MXN
06470-418	agujero de referencia con ranura	3	18	230	70	35	45	24	30	51	42	6	21	4	8	3,505.44 MXN
06470-420	agujero de referencia con ranura	3	20	230	70	35	45	24	30	51	42	6	21	4	8	3,505.44 MXN
06470-422	agujero de referencia con ranura	4	22	300	80	42	56	28	35	61	47	6	23,5	4	9	4,787.76 MXN
06470-425	agujero de referencia con ranura	4	25	300	80	42	56	28	35	61	47	6	23,5	4	9	4,787.76 MXN
06470-427	agujero de referencia con ranura	4	27	300	80	42	56	28	35	61	47	6	23,5	4	9	4,787.76 MXN
06470-430	agujero de referencia con ranura	5	30	400	110	60	75	32	38	82	53	7,5	26,5	5	11	9,117.36 MXN
06470-436	agujero de referencia con ranura	5	36	400	110	60	75	32	38	82	53	7,5	26,5	5	11	9,117.36 MXN

Dispositivo de sujeción con hembra cuadrada

Más información

Planos

Dispositivo de sujeción con hembra cuadrada

Selección/filtro de artículos

Referencia	Clase de fijación	SW	Tamaño	A=Longitud de empuñadura	A2	D	D1	D2	D3	D4	H	H1	H2	H3	Número de ranuras de enclavamiento	Precio
06470-510	hembra cuadrada	10	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	2,029.20 MXN
06470-512	hembra cuadrada	12	1	150	48	22	33	17	22	36	31	4,5	15,5	3	7	2,029.20 MXN
06470-513	hembra cuadrada	13	2	180	54	27	38	20	26	43	38	6	19	4	8	2,414.64 MXN
06470-514	hembra cuadrada	14	2	180	54	27	38	20	26	43	38	6	19	4	8	2,414.64 MXN
06470-517	hembra cuadrada	17	3	230	70	35	45	24	30	51	42	6	21	4	8	3,238.80 MXN
06470-519	hembra cuadrada	19	4	300	80	42	56	28	35	61	47	6	23,5	4	9	4,471.20 MXN
06470-520	hembra cuadrada	20	4	300	80	42	56	28	35	61	47	6	23,5	4	9	4,471.20 MXN
06470-522	hembra cuadrada	22	4	300	80	42	56	28	35	61	47	6	23,5	4	9	4,471.20 MXN
06470-524	hembra cuadrada	24	4	300	80	42	56	28	35	61	47	6	23,5	4	9	4,471.20 MXN
06470-530	hembra cuadrada	30	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	8,448.24 MXN
06470-532	hembra cuadrada	32	5	400	110	60	75	32	38	82	53	7,5	26,5	5	11	8,448.24 MXN
